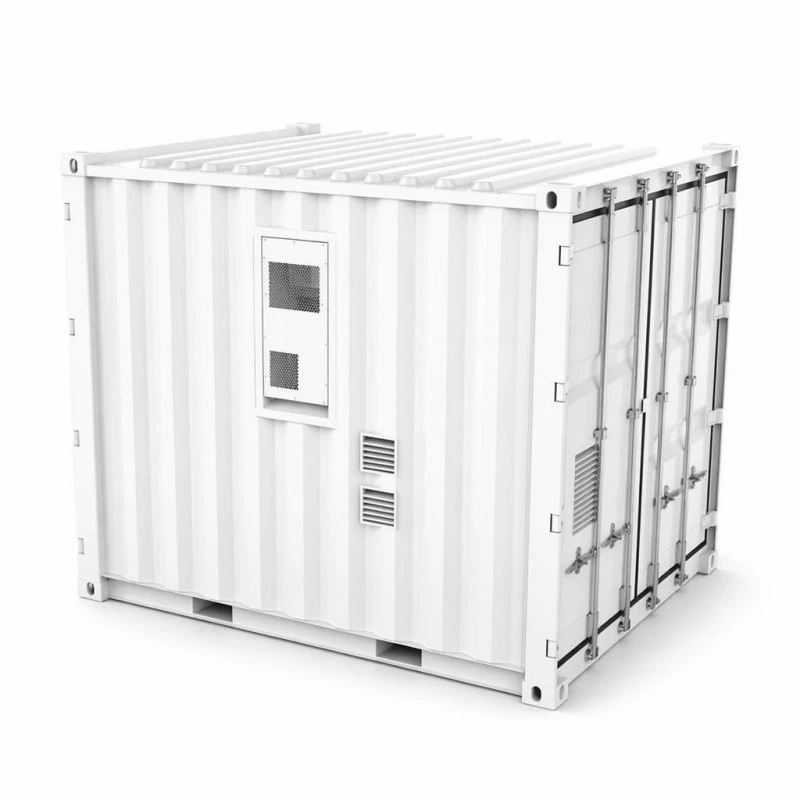

Penggunaan storan tenaga bateri berskala besar secara tradisinya melibatkan kerja pemasangan di tapak yang meluas, membawa risiko penjadualan, kerosakan pendawaian dan garis masa pentauliahan lanjutan untuk pasukan projek.Sistem Penyimpanan Tenaga Bateri Berskala Utilitimenyampaikan unit storan kelas megawatt bersepadu kilang yang telah diuji dan sedia untuk penempatan dan sambungan di tapak. Artikel ini meneroka varian dwi-kapasiti, seni bina keselamatan terbina dalam, aliran kerja pembuatan, maklum balas projek dunia sebenar dan pertimbangan utama untuk pembangun dan pasukan EPC yang menilai aset storan tenaga format kontena.
Pada Halaman Ini — Klik pautan untuk melompat ke bahagian
1. Apa yang Tiba Pada Lori Untuk Projek Penyimpanan Berasaskan Kontena
Projek penyimpanan megawatt-jam konvensional melaksanakan kebanyakan aktiviti pemasangan di tapak. Pek bateri dihantar pada palet, struktur rak dipasang secara tempatan, volum besar kabel medan disalurkan dan disambungkan, dan kebanyakan jadual pentauliahan digunakan untuk menyelesaikan ralat pendawaian yang diperkenalkan semasa pemasangan medan.Sistem Penyimpanan Tenaga Bateri Berskala Utilitimembalikkan urutan projek biasa ini.
Set lengkap pek bateri, perkakasan peredaran haba yang disejukkan udara, pemasangan pendam kebakaran dwi dan kabel pemantauan penuh disepadukan sepenuhnya dalam kemudahan kilang yang terletak di Yueqing. Setiap subsistem menjalani ujian gabungan peringkat sistem sebelum penghantaran di dalam kepungan 3048*2438*2591‑milimeter. Setelah dihantar ke premis projek, krew tapak meletakkan bekas pada pad konkrit yang disediakan, jalankan kabel masuk bawah DC ke arah perkakasan PCS dan EMS tapak, kemudian teruskan ke aktiviti pentauliahan. Dengan mengalihkan pemasangan dan pengesahan sistem ke dalam aliran kerja kilang, tugas kritikal ini tidak lagi menduduki garis masa laluan kritikal projek, yang mewakili cadangan nilai teras untuk memilih penyelesaian gaya bekas berbanding sistem storan berasaskan rak diskret.
2. Gambaran Keseluruhan Varian Dua Kapasiti Dan Parameter Teknikal Teras
Jejak bekas fizikal yang sama menyokong dua konfigurasi kapasiti tenaga yang berbeza, 1060kWj dan 1215kWj. Kejuruteraan awam projek, spesifikasi pad konkrit dan pelan mengangkat kren kekal tidak berubah tanpa mengira varian mana yang akan dipilih, memudahkan kerja penyediaan tapak pra-pembinaan. Seni bina rentetan berbeza untuk setiap konfigurasi: 48 pek bateri melaksanakan topologi 4P264S untuk 1060kWj (nominal 844.8VDC), dan 55 pek melaksanakan topologi 5P242S yang memberikan 1215kWh (nominal 774.4VDC). Kedua-dua varian mengekalkan output dalam tetingkap pengendalian 680‑950VDC yang diterima secara meluas serasi dengan kebanyakan platform perkakasan PCS berskala besar arus perdana.
Arus cas dan nyahcas standard berada pada 200A untuk kedua-dua versi yang beroperasi pada kadar 0.5C, menjajarkan output sisi DC dengan keperluan seni bina bas projek biasa. Kecekapan tahap sistem maksimum mencapai 88 peratus diukur merentasi satu kitaran nyahcas cas penuh termasuk penggunaan kuasa tambahan dan bukannya metrik bateri sahaja. Prestasi kitaran hayat melebihi 8000 kitaran di bawah 0.5C dan 25-darjah-Celsius keadaan persekitaran sambil mengekalkan kapasiti tenaga minimum 80 peratus, dan julat suhu ambien operasi berada di antara 0°C dan +50°C sepadan dengan pengurusan terma penghawa dingin dalaman bekas.
| kategori | Parameter | Model 1060kWj | Model 1215kWj |
|---|---|---|---|
| Bahagian DC | Kapasiti dinilai | 1060kWj | 1215kWj |
| Jenis sel | LFP 3.2V/314Ah | LFP 3.2V/314Ah | |
| Rentetan sistem bateri | 4P264S | 5P242S | |
| Spesifikasi PACK | 70.4V314Ah | 70.4V314Ah | |
| TIDAK. daripada PACKs | 48 PCS | 55 PCS | |
| Voltan nominal | 844.8VDC | 774.4VDC | |
| Julat voltan | 680~950VDC | 680~950VDC | |
| Arus cas/nyahcas standard | 200A | 200A | |
| Parameter sistem | Kecekapan sistem | MAX.kecekapan 88% @0.5C / 1 Caj 1 Pelepasan | MAX.kecekapan 88% @0.5C / 1 Caj 1 Pelepasan |
| Jangka hayat sistem | >8000 Kali(0.5C@25°C) Kadar pengekalan tenaga ≥ 80% | >8000 Kali(0.5C@25°C) Kadar pengekalan tenaga ≥ 80% | |
| Kaedah pendawaian | Kemasukan bawah DC | Kemasukan bawah DC | |
| Kadar caj & pelepasan | 0.5CP | 0.5CP | |
| Kaedah pengurusan haba | Penghawa dingin sejukan udara pintar | Penghawa dingin sejukan udara pintar | |
| Protokol komunikasi | CAN/Eth/RS485(4G Pilihan) | CAN/Eth/RS485(4G Pilihan) | |
| Sistem perlindungan kebakaran | Aerosol & Perfluorohexanone | Aerosol & Perfluorohexanone | |
| Penarafan IP | IP54 | IP54 | |
| Saiz produk | 3048*2438*2591mm | 3048*2438*2591mm | |
| Berat produk | 9500kg | 10500kg | |
| Keperluan Alam Sekitar | Julat suhu operasi | 0°C~+50°C | 0°C~+50°C |
| Julat kelembapan operasi | 0~95%RH(Tiada pemeluwapan) | 0~95%RH(Tiada pemeluwapan) | |
| Ketinggian operasi | 2000m (>2000m Menurun) | 2000m (>2000m Menurun) | |
| Pensijilan | PEK: CE ROHS UN38.3 MSDS | PEK: CE ROHS UN38.3 MSDS | |
| Waranti | 5 Tahun | 5 Tahun |
3. Tapak Penggunaan Sasaran Untuk Penyimpanan Skala Utiliti Kontena
Pelbagai senario aplikasi dunia sebenar mendapat manfaat daripada storan bateri berskala megawatt yang telah disepadukan. Taman perindustrian yang mengalami puncak beban petang dua hingga empat jam boleh memanfaatkan aset storan untuk mengalih corak penggunaan sebagai tindak balas kepada rangka kerja tarif masa penggunaan. Untuk tapak yang bergantung kepada penjana diesel, varian 1060kWj boleh mengekalkan beban industri yang sederhana sepanjang tingkap gangguan biasa tanpa logistik bekalan bahan api yang kompleks.
Tapak tenaga boleh diperbaharui termasuk ladang suria dan pemasangan angin menggunakan bekas ini untuk menstabilkan output dan penjanaan tangkapan yang sebaliknya akan disekat. Pengendali rangkaian pengedaran boleh menangguhkan naik taraf perkakasan pencawang yang mahal dengan melaksanakan pencukur puncak penyuap untuk tempoh operasi yang terhad. Lokasi perlombongan terpencil dan projek berasaskan pulau mewakili satu lagi kesesuaian utama; bilik bateri yang dibina khas di tapak sering terbukti tidak praktikal, menjadikan penghantaran kontena yang disahkan kilang sebagai laluan penggunaan yang paling boleh dipercayai. Apabila menilai perkakasan storan untuk kes penggunaan berskala besar ini,Sistem Penyimpanan Tenaga Bateri Berskala Utilitimemberikan pilihan sedia-untuk-mengelak daripada pemasangan sistem di tapak yang meluas.
4. Aliran Kerja Untuk Membawa Projek Penyimpanan Pasang Siap Dalam Talian
Pelaksanaan projek dimulakan dengan penyediaan kerja-kerja awam. Kontraktor membina pad konkrit rata yang direka bentuk untuk mengendalikan beban mata 9500‑10500‑kilogram, memasang parit kabel menuju ke lokasi kontena dan mengekalkan ruang pelepasan yang mencukupi untuk fungsi penolakan haba penghawa dingin.
Operasi pengangkatan bergantung pada perkakasan bekas standard termasuk tuangan sudut. Pasukan projek menyewa perkakasan rigging bar penyebar standard, mengalih keluar keperluan untuk peralatan angkat buatan tersuai. Operasi penempatan kren tunggal meletakkan unit lengkap pada asas yang disediakan.
Pentauliahan diteruskan merentasi tiga fasa berbeza selepas penempatan. Juruteknik melengkapkan pendawaian sisi DC melalui kelenjar kabel masuk bahagian bawah yang menyambung ke perkakasan PCS yang disediakan oleh tapak. Langkah seterusnya mewujudkan jabat tangan komunikasi antara perkakasan pemantauan dalaman kontena dan platform EMS peringkat projek, dengan CAN, Ethernet dan RS485 tersedia, di samping fungsi akses jauh 4G pilihan. Aktiviti penerimaan akhir termasuk ujian fungsi geganti perlindungan, pengesahan berbasikal caj-caj 0.5CP dan pengesahan ketepatan pelaporan SOC. Dengan penyediaan awam yang lengkap dengan betul, aktiviti pentauliahan berasaskan tapak biasanya memakan masa dua hingga tiga hari bekerja selepas penempatan kontena.
5. Seni Bina Keselamatan Dan Dokumentasi Pensijilan Terbina Dalam
Ejen pencegah kebakaran dua bebas membentuk elemen utama reka bentuk keselamatan. Sistem aerosol bertindak dalam kepungan pek individu, dan agen perfluorohexanone membanjiri bahagian dalam bekas penuh. Strategi dwi-ejen ini menangani peristiwa terma yang berlaku pada skala fizikal yang berbeza, konfigurasi yang semakin diminta dalam spesifikasi insurans untuk pemasangan storan bateri yang besar.
Kepungan kontena bertaraf IP54 dengan kabel DC masukan bawah menahan pendedahan hujan dan habuk di tapak, mengekalkan titik penembusan elektrik berprofil rendah dan dilindungi dengan baik. Pek bateri individu membawa dokumentasi pematuhan CE dan RoHS. Penghantaran sistem penuh termasuk kertas kerja UN38.3 dan MSDS yang penting untuk pengangkutan antarabangsa, pelepasan kastam dan keperluan insurans projek.
Perkakasan penyaman udara sejukan udara termodulat pintar mengekalkan pemasangan pek bateri dalam jalur operasi suhu sempit, dan bukannya menggunakan kawalan berbasikal hidup-mati yang mudah. Spesifikasi operasi mentakrifkan keadaan ambien dari 0°C hingga +50°C, kelembapan 0‑95%RH tidak terkondensasi, ditambah ketinggian maksimum 2000‑meter dengan prestasi mandatori menurun melebihi ambang ketinggian ini. Setiap kontena yang lengkap menjalani kitaran pelepasan caj 0.5CP skala penuh dengan data pembalakan peringkat pek yang dikumpul di dalam kilang, sebelum pintu kontena dimeterai untuk penghantaran keluar.
6. Aliran Kerja Pembuatan Lapan Peringkat Di Dalam Kilang Pengeluaran Yueqing
7. Semakan Realiti Saiz Kritikal Untuk Penyimpanan Skala Bekas
Pasukan projek harus memilih konfigurasi varian mengikut keperluan penghantaran sebenar dan bukannya memilih pilihan kapasiti tenaga yang lebih tinggi secara automatik. Walaupun 1060kWj dan 1215kWj berkongsi dimensi kontena fizikal, voltan bas nominal berbeza dengan ketara. Pasukan kejuruteraan mesti mengesahkan perkakasan PCS sasaran menyokong sepenuhnya tetingkap pengendalian voltan unit yang dipilih sebelum memuktamadkan pesanan pembelian.
Sistem terma yang disejukkan udara membawa sempadan persekitaran yang pasti. Tapak yang mengalami suhu ambien biasa melebihi +50°C, atau lokasi tropika di mana perkakasan penghawa dingin berjalan secara berterusan di bawah beban maksimum, boleh mencapai kestabilan suhu sel yang lebih baik menggunakan alternatif storan yang disejukkan cecair. Petikan projek termasuk panduan terus terang mengenai kesesuaian alam sekitar dan bukannya meneruskan penghantaran perkakasan selepas penggunaan.
Perkakasan format bekas mewakili kesesuaian ekonomi yang lemah untuk jumlah keperluan storan di bawah lebih kurang 500kWj. Produk penyimpanan berskala kabinet memberikan kos yang lebih rendah untuk pengangkutan, operasi kren dan aktiviti pemasangan tapak untuk keperluan kapasiti yang lebih kecil, dan rangkaian produk alternatif wujud untuk menangani skala projek ini.
8. Pertimbangan Pengangkatan, Penghantaran Dan Kastam
Berat unit ialah 9500kg (1060kWj) dan 10500kg (1215kWj). Pengangkutan menggunakan trak flatbed yang dipasangkan dengan peralatan kren di kedua-dua hujung perjalanan penghantaran. Perkakasan forklift tidak mempunyai penarafan beban yang mencukupi untuk jisim ini; pelan rigging dan akses kren di tapak memerlukan definisi sebelum ketibaan trak di premis destinasi.
Oleh kerana pemasangan bateri telah dicaj terlebih dahulu, kontena ini dihantar diklasifikasikan sebagai barangan berbahaya UN3480. Pasukan pembuatan membekalkan laporan ujian UN38.3 yang lengkap, dokumentasi MSDS dan pengisytiharan pembungkusan barangan berbahaya. Perancang projek harus membelanjakan kira-kira satu minggu tambahan masa utama tempahan pelabuhan asal berbanding dengan penghantaran kargo am standard.
Terma komersial yang tersedia termasuk FOB Ningbo atau Shanghai dengan pilihan CIF atas permintaan. Setiap bekas menempati ruang yang setanding dengan satu slot bekas kubus setinggi 40 kaki. Pengangkutan darat dalam negara memerlukan pelepasan laluan untuk unit berukuran kira-kira 3‑meter lebar dan berat lebih daripada 10 tan.
9. Waranti, Penyelenggaraan Kapasiti Dan Sokongan Perkhidmatan Lapangan
Waranti komprehensif lima tahun terpakai di seluruh pek, pemasangan penghawa dingin, perkakasan pencegah kebakaran dan sistem pemantauan sebagai satu sistem penghantaran yang lengkap. Prestasi kapasiti dijamin untuk pengekalan tenaga berkadar minimum 80 peratus yang beroperasi di bawah profil berbasikal 0.5C yang didokumenkan, dengan penjejakan degradasi merujuk log asas ujian penerimaan kilang.
Pek bateri menyokong aliran kerja penyelenggaraan swap medan. Pek individu yang rosak boleh diganti dalam beberapa jam bekerja tanpa memerlukan pembongkaran bekas penuh atau mengambil baki rentetan bateri di luar talian. Akses pemantauan jauh melalui CAN / Ethernet / RS485 serta sambungan 4G pilihan membenarkan pasukan perkhidmatan untuk mendapatkan set data operasi peringkat pek, membenarkan pengenalan awal hanyutan kapasiti sebelum pengendali melihat kesan prestasi.
Aktiviti perkhidmatan tahunan yang disyorkan termasuk pembersihan penapis udara, pengesahan tekanan agen kebakaran, pengesahan semula tork terminal dan ujian prestasi kapasiti. Perkakasan pek ganti dihantar dalam tempoh lima hingga tujuh hari bekerja mengikut keperluan.
10. Kesilapan Penyediaan Tapak Biasa Yang Melambatkan Garis Masa Projek
11. Nota Medan Dunia Sebenar Daripada Penggunaan Jam Megawatt Global
Sebuah perusahaan pembangunan hartanah yang beroperasi di Tashkent, Uzbekistan meletakkan unit 1060kWj pada lewat 2024 menyokong kompleks komersial yang memanfaatkan perbezaan tarif siang-malam. Jurutera projek melaporkan operasi menjana pendapatan bermula hanya sembilan hari selepas kren mengangkat unit kontena dari pengangkutan rata. Kerja pemasangan fizikal berjalan dengan pantas; sebahagian besar pelaburan masa pergi ke arah kerja konfigurasi pemetaan parameter EMS berasaskan RS485.
Pemaju projek solar di Antananarivo, Madagascar menggandingkan varian kontena 1215kWj bersama aset ladang PV sedia ada. Maklum balas tapak menyerlahkan beban kerja sistem penyejukan yang tinggi di bawah keadaan operasi iklim pulau panas tinggi tempatan. Pasukan projek meminta dokumentasi penurunan suhu ambien tinggi yang formal sebelum membuat pesanan unit susulan.
Kakitangan kontraktor perlombongan yang berpangkalan di Almaty, Kazakhstan mengerahkan unit storan kontena yang menyediakan kuasa sandaran untuk infrastruktur loji pemprosesan. Penyelia elektrik tapak memuji aliran kerja penempatan bekas lif tunggal, namun panjang ekor kabel komunikasi yang dipasang di kilang memerlukan pelarasan, kerana kedudukan kelenjar masuk bahagian bawah memaksa laluan parit kabel yang memanjangkan empat meter lebih jauh daripada yang dijangkakan pada asalnya.
Untuk ini dan penggunaan storan tenaga berskala besar lain,AMPPALmembekalkan perkakasan storan format kontena binaan kilang yang melayani pelbagai pasaran antarabangsa.
12. Soalan Lazim
Apakah perbezaan teras antara dua varian bekas?
Perbezaan terletak dalam jumlah kapasiti tenaga tersimpan dan seni bina rentetan dalaman. Varian 1060kWh menggunakan 48 pek yang dikonfigurasikan sebagai 4P264S yang memberikan 844.8VDC nominal. Varian 1215kWh menggunakan 55 pek yang disusun sebagai 5P242S yang memberikan 774.4VDC nominal. Kedua-duanya berkongsi dimensi fizikal bekas luar yang sama.
Adakah unit storan bekas ini termasuk perkakasan PCS?
Tidak. Perkakasan ini mewakili aset storan sebelah DC sahaja. Ia bersambung secara luaran ke sistem PCS atau EMS yang dibekalkan projek melalui antara muka CAN, Ethernet atau RS485; Fungsi akses jauh 4G boleh dipilih sebagai konfigurasi pilihan.
Bagaimanakah unit ini diangkut ke peringkat antarabangsa?
Ia dihantar dikelaskan sebagai kargo barangan berbahaya UN3480 melalui kargo rata atau kontena. Dokumentasi laporan ujian UN38.3 yang lengkap serta MSDS disediakan dari pihak pembuatan.
Apakah spesifikasi semasa caj-pelepasan standard?
Kedua-dua varian kontena beroperasi pada arus pelepasan cas standard 200A yang berjalan pada kadar 0.5CP dan kekal dalam tetingkap voltan kerja 680‑950VDC.
Berapa lama pentauliahan di tapak biasanya mengambil masa?
Dengan mengandaikan kerja-kerja awam dan penyediaan pad yang telah siap, pendawaian DC, jabat tangan komunikasi serta ujian penerimaan yang disaksikan biasanya mengambil masa dua hingga tiga hari bekerja.
Apakah nilai kecekapan sistem dunia sebenar yang boleh dijangkakan oleh pasukan projek?
Kecekapan tahap sistem maksimum mencapai 88 peratus beroperasi dalam keadaan 0.5C, diukur dalam satu cas penuh ditambah kitaran nyahcas dan termasuk semua cabutan kuasa sistem tambahan, bukan pengukuran bateri sahaja.
Apakah prestasi kitaran hayat biasa?
Melebihi‑8000 kitaran di bawah kadar 0.5C pada ambien 25-darjah-Celsius, mengekalkan pengekalan tenaga minimum-80-peratus. Keadaan tapak suhu yang lebih tinggi memendekkan prestasi kitaran hayat praktikal yang boleh dicapai.
Apakah masa utama yang digunakan untuk perkakasan storan bekas spesifikasi standard?
Kitaran pengeluaran tiga puluh hingga empat puluh hari bekerja untuk unit spesifikasi standard. Aktiviti tempahan barangan berbahaya di pelabuhan asal menambah kira-kira satu minggu tambahan ke garis masa jadual pelayaran keseluruhan.
