Sistem Penyimpanan Tenaga Bateri 20–50kW All-in-One untuk Aplikasi Komersial dan Suria

Satu Kabinet Daripada Tiga Senarai Perolehan

Projek solar-plus-storage biasanya bermaksud tiga vendor: penyongsang PV, rak bateri dan pengawal yang bercakap dengan kedua-duanya. Masing-masing mempunyai waranti sendiri, jurutera pentauliahan sendiri dan permainan menyalahkan sendiri apabila sistem berprestasi rendah. Sistem Penyimpanan Tenaga Bateri 20–50kW All-in-One ini untuk Aplikasi Komersial dan Suria meruntuhkan ketiga-tiganya menjadi satu penghantaran.

Peringkat penyongsang menerima sehingga 26kW DC daripada tatasusunan atas bumbung anda (39kW pada model 30kW, 65kW pada model 50kW) merentasi 2/4 penjejak MPPT, jadi bateri mengecas daripada solar tanpa penyongsang hibrid yang berasingan atau kotak rentetan tambahan.

Di dalamnya terdapat bateri LFP 51.2kWh yang dibina daripada lima pek 10.24kWh, ditambah dengan logik kawalan tempatan yang menjalankan penggunaan sendiri, peralihan masa penggunaan dan sandaran grid daripada skrin yang sama. Untuk tapak yang hanya mahukan penggunaan sendiri solar serta perlindungan gangguan, ini ialah laluan terpendek dari pesanan ke eksport.

Mengapa Penarafan Input Suria Penting

Input PV maksimum 26kW pada model 20kW membolehkan tatasusunan melebihi penarafan penyongsang; MPPT mengapit lebihan dan bukannya memotong hasil siang hari.

2/4 cara MPPT: dua penjejak sebagai standard, empat di mana bumbung anda menghadap azimut yang berbeza — sebelah berlorek tidak menghalang sebelah lagi.

Voltan grid yang dinilai ialah 380V AC dengan toleransi 50/60Hz ±5Hz, jadi kabinet yang sama berfungsi untuk pasaran 50Hz dan 60Hz tanpa varian kilang.

Pada 97% kecekapan maksimum dan 90% kedalaman nyahcas, lebih banyak setiap kilowatt-jam solar mencapai beban dan bukannya hilang dalam penukaran.

Komunikasi melalui CAN/RS485/WiFi meliputi pemantauan setempat, jabat tangan penyongsang dan bacaan jauh tanpa membeli get laluan berasingan.

Kemasukan bawah AC, tiga fasa empat wayar (3L+N+PE), mengekalkan penghalaan kabel di dalam alas tiang dan memendekkan larian ke papan suis utama.

Spesifikasi Teknikal

Di mana Kabinet 20-50kW Mendapat Simpanannya

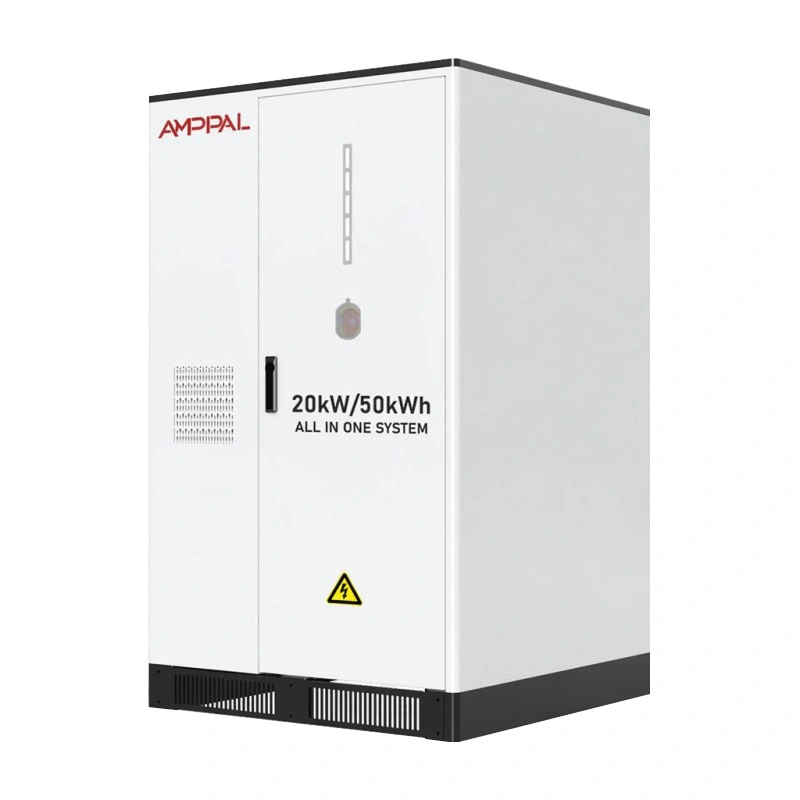

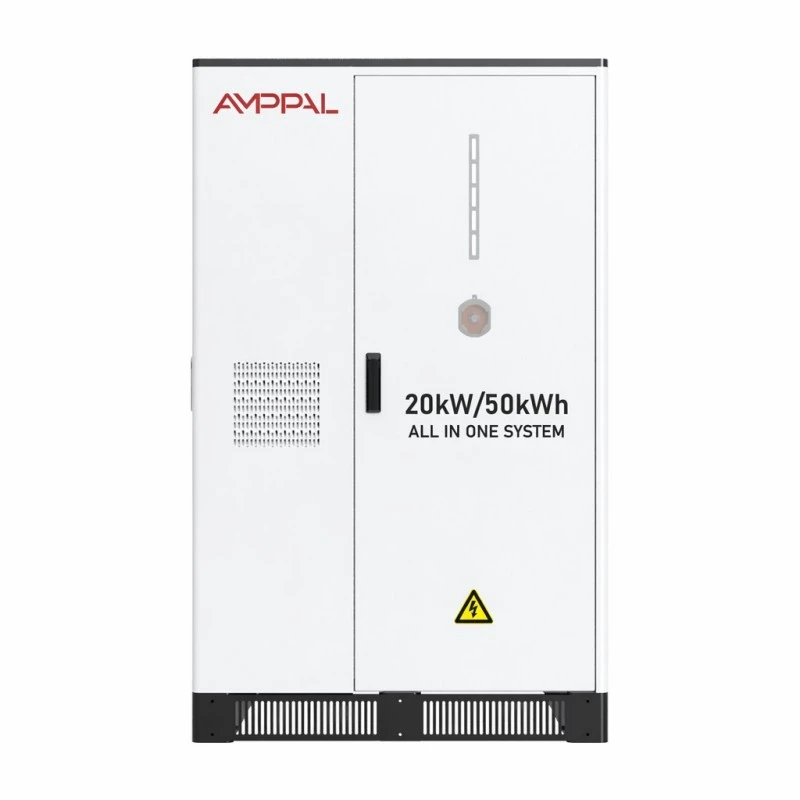

Kilang-kilang kecil dengan puncak pengeluaran solar dan petang atas bumbung: model 20kW/51.2kWj meliputi lonjakan permintaan 20kW selama kira-kira dua setengah jam.

Hotel dan rumah tamu menjalankan penghawa dingin terhadap tarif masa penggunaan: caj semalaman, keluarkan melalui tingkap penyejuk.

Tapak pemprosesan pertanian dengan kualiti grid terputus-putus — kabinet berjalan melalui penurunan voltan pada kawalan tempatan tanpa perisian EMS luaran.

Rangkaian runcit dan bengkel yang memajak ruang: satu kabinet tidak memerlukan ruang bateri khusus, hanya pad konkrit rata dan akses kabel.

Gelanggang hadapan EV dengan beban cas sederhana: penimbal 2-4 pengecas perlahan dari sambungan grid yang lemah tanpa menaik taraf pengubah.

Bagaimana Topologi Hibrid Berjalan Sehari

Pada sebelah pagi penjejak MPPT menyuapkan solar ke dalam beban bangunan terlebih dahulu. Lebihan masuk ke dalam bateri sehingga ia mencapai siling SOC yang diprogramkan, biasanya 90-100% bergantung pada pelan tarif anda.

Apabila beban melebihi solar ditambah bateri, grid meliputi baki dengan lancar — satu peringkat penukaran, bukan dua kotak yang berunding melalui bas.

Pada waktu malam bateri dinyahcas semasa waktu tarif puncak dan EMS menyimpan SOC lantai untuk sandaran grid. Oleh kerana pengawal tempatan memegang jadual, sambungan internet yang hilang tidak menghentikan logik peralihan — ia hanya menghentikan papan pemuka jauh.

Kandungan Fail Keselamatan

Perlindungan kebakaran ialah aerosol pada aras PACK dan aerosol sekali lagi pada aras kabinet — dua peringkat bebas yang ditujukan kepada dua tempat berbeza peristiwa terma boleh bermula.

Sel LFP 3.2V/100Ah membawa CE dan RoHS pada tahap pek, dan peralatan lengkap dihantar dengan dokumentasi UN38.3 dan MSDS untuk kastam dan insurans.

Penyejukan udara pintar mengekalkan lima pek dalam jalur suhu yang sempit; lengkung kipas mengikut suhu sel dan bukannya berjalan pada kelajuan penuh sepanjang hari.

Kepungan IP54 sesuai dengan kedudukan kanopi luar dan bilik tumbuhan berbumbung; ruang elektrik diasingkan daripada ruang bateri di dalam kabinet.

Hayat kitaran dinyatakan pada >6000 kali pada 0.5C dan 25°C dengan sekurang-kurangnya 80% pengekalan tenaga — satu kitaran penuh setiap hari bekerja adalah kira-kira dua puluh tahun sebelum ambang dicapai.

Tingkap ambien ialah 0°C hingga +50°C dengan kelembapan 0-95%RH dan ketinggian 2000m (dinilai di atas); kebanyakan bilik tumbuhan yang tidak dipanaskan terletak di dalamnya.

Bagaimana Kabinet 850kg Dibina di Yueqing

1. Pengambilan sel — sel LFP yang masuk adalah sampel kelompok untuk kapasiti dan rintangan dalaman sebelum sebarang pemasangan pek bermula.

2. Pemasangan pek — Pek 102.4V/10.24kWh dikimpal, berwayar dan diuji penebat dengan pek yang dipasang BMS.

3. Fabrikasi Kabinet — kepingan keluli dipotong CNC, dibengkokkan dan dikimpal, kemudian pra-rawatan dan bersalut serbuk pada baris yang sama yang digunakan untuk produk pengecasan.

4. Penyepaduan penyongsang — peringkat PV, peringkat DC bateri dan terminal AC disambungkan dengan pengawal tempatan ke dalam satu bas.

5. Kebakaran dan pemasangan terma — penjana aerosol, saluran udara dan penderia suhu dipasang dan diperiksa secara fungsi.

6. Larian pentauliahan — setiap kabinet melengkapkan pengecasan 0.5C penuh dan nyahcas dengan voltan paras pek dan suhu direkodkan.

7. Simulasi grid — peralihan dalam grid dan luar grid disahkan terhadap sumber AC boleh atur cara sebelum dikeluarkan.

8. Pembungkusan — kabinet diikat pada palet bertetulang dengan penunjuk kejutan, dibalut dan disediakan untuk pemuatan kontena.

Memilih Antara 20, 30 dan 50kW

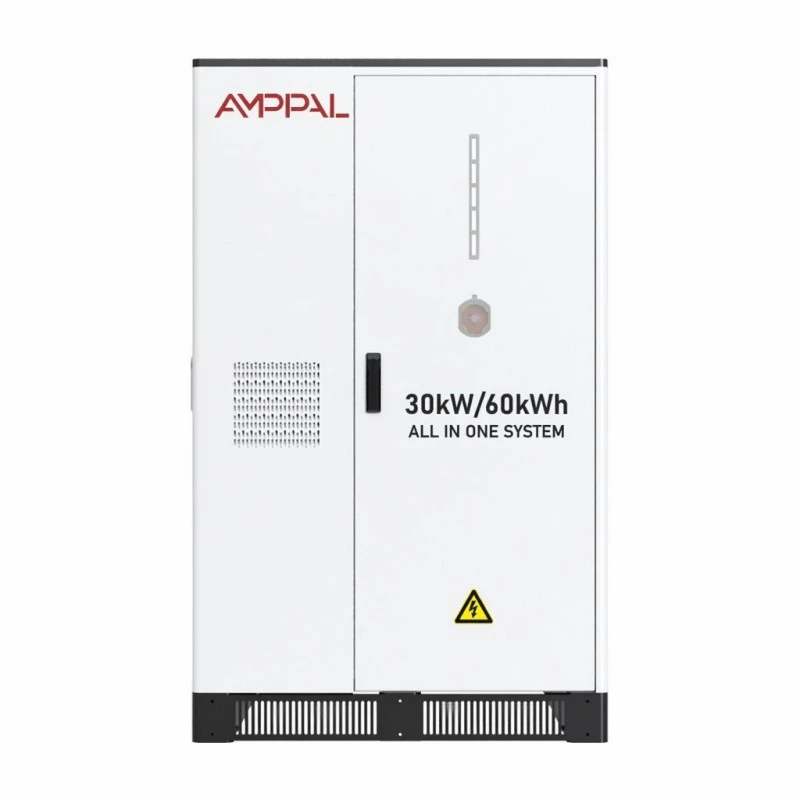

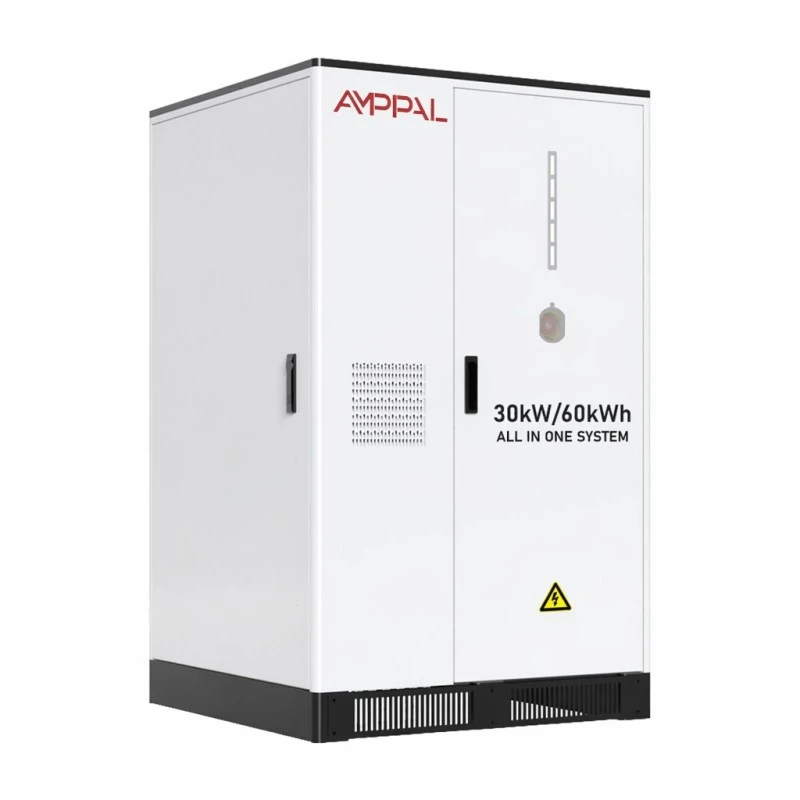

Padankan model dengan import kes terburuk anda, bukan purata anda. Ukur permintaan setengah jam yang sebenarnya mendorong bil anda: model 20kW membawa sehingga 20kW beban daripada bateri, model 30kW 30kW dan model 50kW 50kW. Tenaga berikut: 51.2, 61.44 dan 107kWj masing-masing.

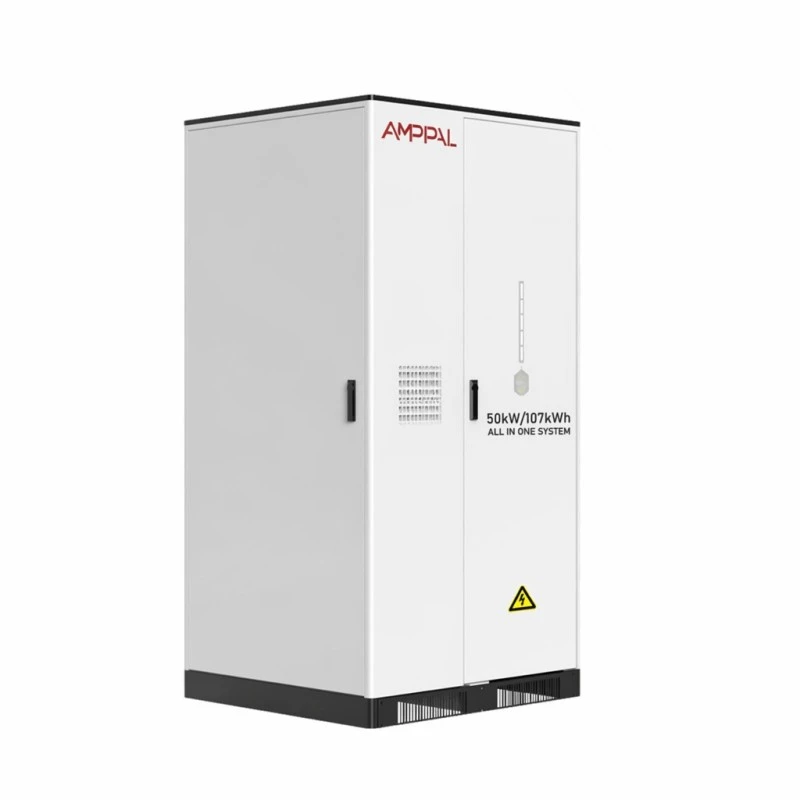

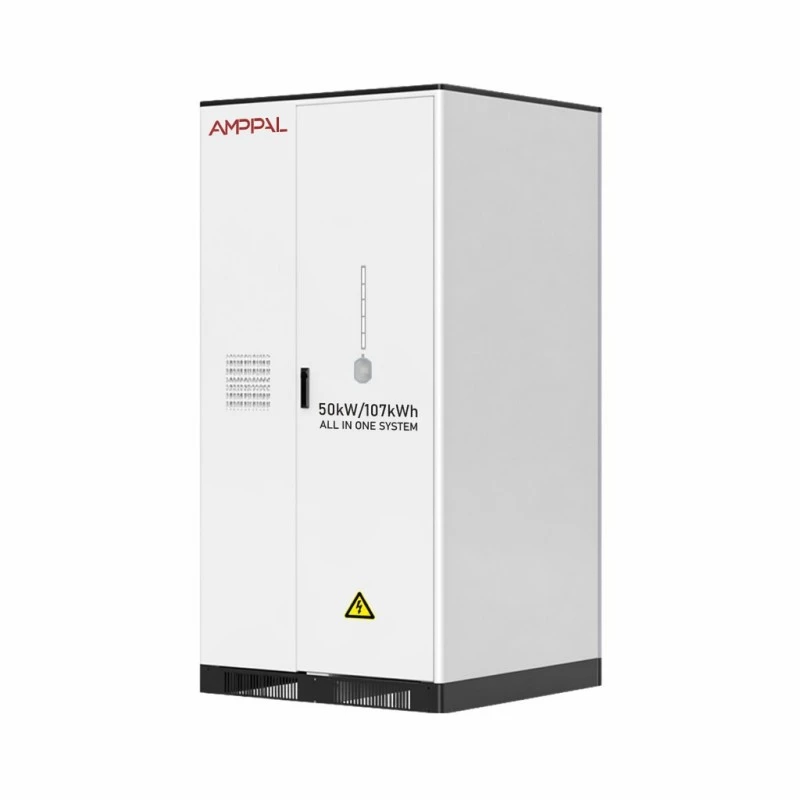

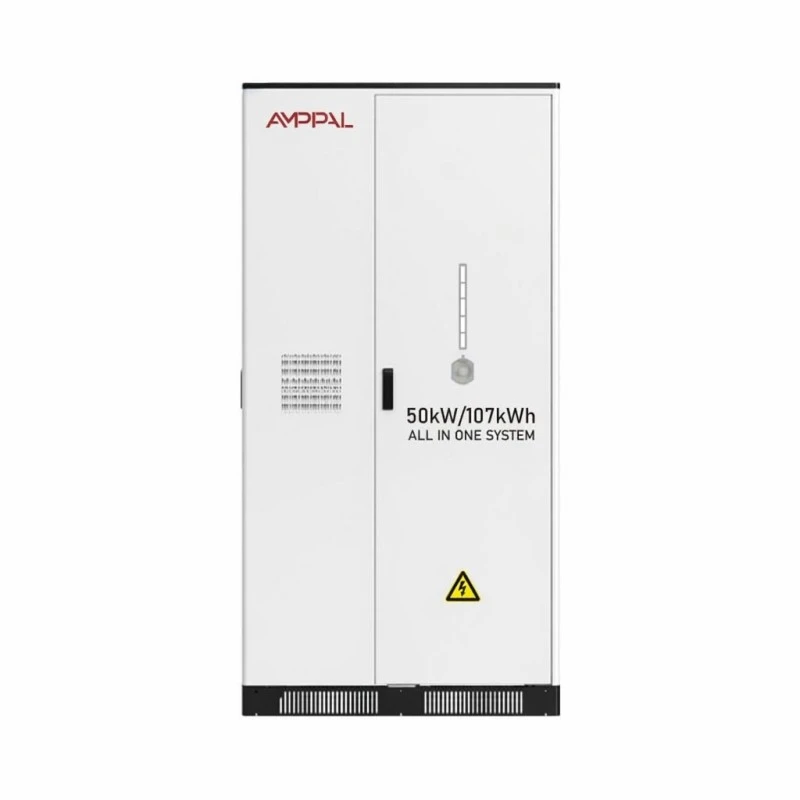

Kabinet 50kW berbeza secara fizikal — 1100*1205*2200mm dan 1200kg berbanding 1000*1106*1640mm dan 850kg untuk dua yang lebih kecil — jadi semak lebar pintu anda, pemuatan lantai dan akses kren sebelum melakukan.

Jika tapak anda tiada masalah import grid dan tiada sebaran masa penggunaan, kabinet ini berkemungkinan tersalah perbelanjaan. Ia membayar balik melalui penggunaan sendiri dan peralihan tarif; tanpa itu, bateri adalah aset yang diletakkan. Kami akan memberitahu anda itu sebelum kami mengambil pesanan anda.

Membandingkan Sebut Harga Merentas Pembekal

Tanya sama ada kecekapan yang disebut adalah tahap sistem atau penyongsang sahaja. Kami adalah maksimum 97%, diukur pada sempadan kabinet termasuk beban tambahan.

Tanya sama ada perlindungan kebakaran meliputi kedua-dua paras pek dan paras kabinet — petikan dengan aerosol kabinet hanya membiarkan pek itu tidak dilindungi.

Tanya apakah siling input MPPT; '20kW hibrid' yang menerima hanya 15kW PV memaksa anda untuk membeli penyongsang kedua kemudian.

Tanya tentang EMS: bolehkah pengawal tempatan berjalan tanpa awan? Yang kami lakukan, yang penting dalam pasaran dengan ketersambungan yang lemah.

Terma komersial: 25-35 hari bekerja untuk model standard, waranti lima tahun pada kabinet lengkap, MOQ satu unit untuk pesanan penilaian.

Menghantar Kabinet Satu Keping

Model 20kW dan 30kW ialah 1000*1106*1640mm dan berat 850-950kg; model 50kW ialah 1100*1205*2200mm pada 1200kg. Setiap kapal di atas palet keluli bertetulang dengan poket forklift, bersedia untuk trak angkat ekor di destinasi.

Satu unit mengambil kira-kira satu pertiga daripada bekas 20 kaki; dua sesuai dengan selesa dengan pendakap. Oleh kerana bateri telah dipasang, penghantaran diklasifikasikan sebagai barangan berbahaya UN3480 — kami menyediakan laporan UN38.3 dan MSDS, dan anda harus membelanjakan kira-kira satu minggu tambahan untuk tempahan barangan berbahaya di pelabuhan.

Syarat adalah FOB Ningbo atau Shanghai sebagai standard, CIF tersedia atas permintaan. Untuk pengangkutan udara satu unit, berat dan kelas bateri menjadikannya tidak ekonomik; pengangkutan laut atau darat adalah laluan praktikal.

Waranti, Degradasi dan Pertukaran Pek

Waranti lima tahun pada kabinet lengkap — pek, peringkat penyongsang, kipas haba dan pengawal tempatan — bukan hanya bateri.

Kapasiti dijamin untuk memegang sekurang-kurangnya 80% tenaga terkadar sepanjang lima tahun pertama di bawah berbasikal 0.5C biasa; kemerosotan melebihi itu dilindungi di bawah syarat yang sama.

Pek ialah modul yang boleh ditukar ganti: pek yang gagal ditukar dalam beberapa jam tanpa mengembalikan keseluruhan kabinet, dan BMS mengimbangi semula secara automatik semasa dimulakan semula.

Perkhidmatan tahunan meliputi pembersihan penapis, pemeriksaan tork terminal, pemeriksaan kipas dan larian pengesahan kapasiti; diagnostik jauh kami boleh membenderakan pek yang lemah terlebih dahulu.

Pek ganti dan papan kawalan disimpan dalam stok dan dihantar dalam masa 5-7 hari bekerja; jaminan lanjutan kepada lapan atau sepuluh tahun berharga pada masa pesanan.

Kesilapan Pemasangan Yang Kami Nampak Berulang

Salah: andaikan output 380V menyuap peralatan satu fasa secara langsung. Kanan: kabinet adalah tiga fasa; belah beban merentasi L1/L2/L3 dan kekalkan terikat neutral bagi setiap kod tempatan.

Salah: memasangnya di atas lantai kayu atau senarai yg panjang lebar nipis. Kanan: berat 850-1200kg memerlukan pad konkrit atau lantai bertetulang yang dinilai untuk beban titik.

Salah: menjalankan rentetan PV orientasi bercampur ke dalam satu penjejak mengharapkan output penuh. Kanan: gunakan konfigurasi MPPT 4 hala dan tetapkan setiap azimut penjejaknya sendiri.

Salah: menyimpan bateri di bawah -20°C atau mengecas melebihi +50°C. Kanan: hormati tingkap suhu penyimpanan -20°C hingga +60°C dan kelembapan operasi 0-95%RH.

Salah: menanam bahagian bawah kabel masuk ke dalam air atau serpihan. Kanan: pastikan alas tiang tetap bersih — masukan bawah AC (3L+N+PE) menganggap kawasan kelenjar kekal boleh diakses.

Perkara yang Dilaporkan Pemasang dan Pemilik

Bengkel pakaian di Dhaka, Bangladesh meletakkan model 30kW di belakang bumbung 40kWp pada awal 2025. Pemilik melaporkan jam penjana diesel menurun daripada setiap hari kepada beberapa sebulan, dan pemasang menyatakan MPPT bersepadu menjimatkan pentauliahan seminggu berbanding dengan peralatan yang berasingan — walaupun mereka berharap antena WiFi mempunyai plumbum yang lebih panjang untuk gudang bumbung logam mereka.

Pengendali pasar raya di Sofia, Bulgaria menjalankan unit 20kW berbanding taburan tarif malam/hari. Pengurus kemudahan mereka mengesahkan kabinet membayar kira-kira satu pertiga daripada delta elektrik bulanannya, dan menambah aduan: kipas boleh didengar di bilik stor bersebelahan, jadi mereka memindahkannya ke ruang pemunggahan.

Sebuah depoh bekalan perlombongan di Lima, Peru membeli model 50kW untuk sandaran selepas pemotongan grid berulang. Jurutera elektrik mereka memuji kelajuan penyerahan hidup/luar grid tetapi meminta penggera tempatan yang lebih kuat — LED panel sahaja mudah terlepas semasa syif malam.

Soalan Lazim

S: Bolehkah ia mengecas semata-mata daripada solar tanpa grid?

J: Ya, dalam mod luar grid; MPPT mengarahkan PV ke bateri dan beban, dengan grid hanya untuk sandaran.

S: Berapa banyak bumbung untuk model 20kW?

A: Sekitar 4kWp setiap 20m2 bumbung yang baik, jadi 26kW input PV adalah kira-kira 130m2 panel.

S: Apakah yang berlaku semasa gangguan grid?

J: Kabinet dipindahkan ke mod luar grid secara automatik; SOC simpanan yang anda tetapkan dalam EMS mentakrifkan berapa lama bangunan itu berjalan.

S: Berapa lama pek tahan?

J: Lebih 6000 kitaran pada 0.5C dan 25°C hingga 80% pengekalan — kira-kira dua puluh tahun pada satu kitaran setiap hari bekerja, kurang jika kitaran lebih keras.

S: Adakah penyongsang boleh diganti secara berasingan?

J: Ya, peringkat penyongsang dan pek adalah modul bebas, boleh diservis tanpa mengembalikan kabinet ke kilang.

S: Apakah kecekapan perjalanan pergi balik?

J: Maksimum 97% pada tahap kabinet dengan 90% kedalaman pelepasan — rizab DOD 10% juga memanjangkan hayat kitaran.

S: Adakah kita memerlukan bilik bateri?

J: Tidak. IP54 dan pemadam kebakaran dalaman membenarkan pemasangan bilik loji atau luar berbumbung pada pad konkrit.

S: Apakah masa utama?

A: 25-35 hari bekerja untuk model standard 20/30/50kW; voltan tersuai menambah masa.
