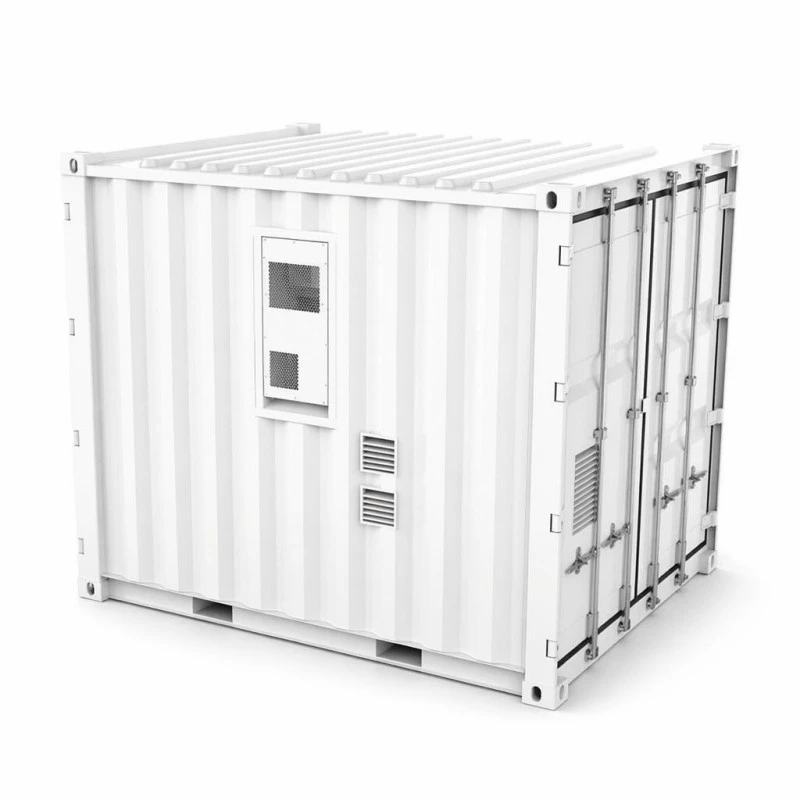

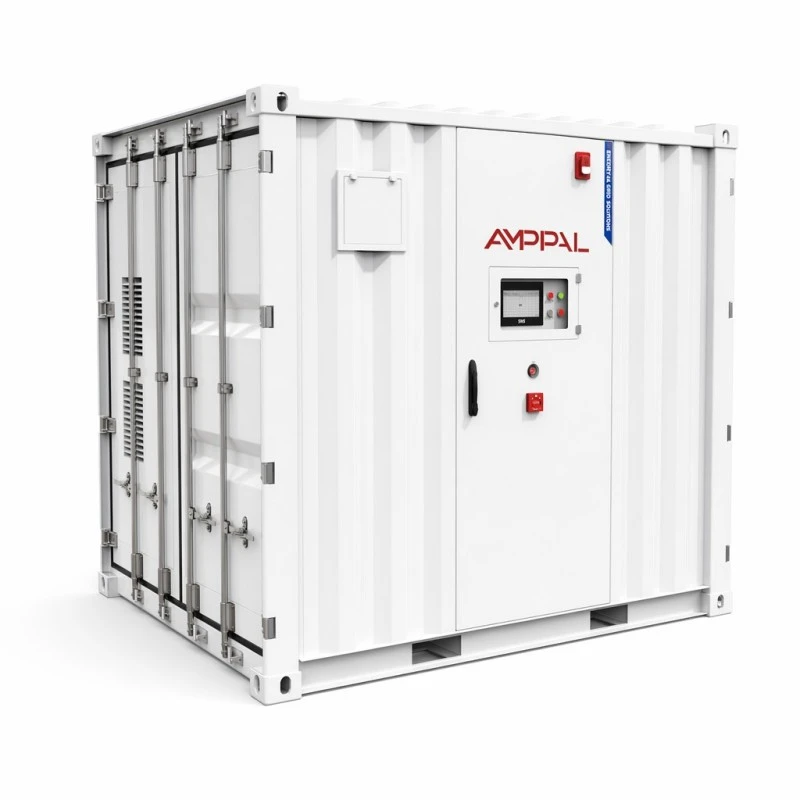

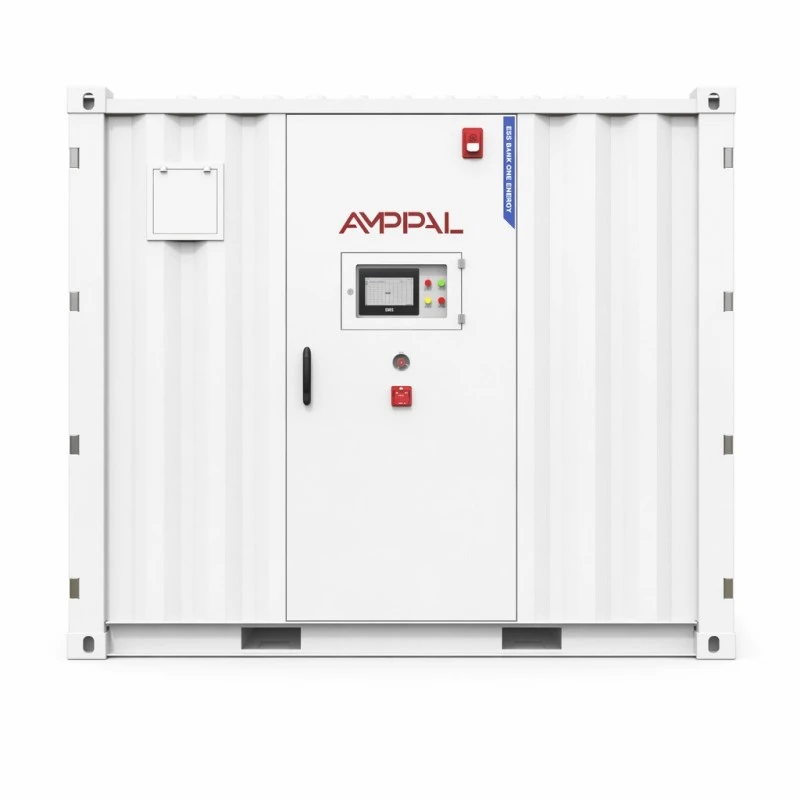

Sistem Penyimpanan Tenaga Bateri Berskala Utiliti

Apa yang Tiba di Lori

Projek jam megawatt konvensional dipasang di tapak: pek tiba di palet, rak naik, kabel ditarik, dan separuh masa pentauliahan dihabiskan untuk mengejar kesilapan pendawaian yang dibuat semasa minggu pemasangan. Sistem Penyimpanan Tenaga Bateri Berskala Utiliti membalikkan jujukan itu. Pek bateri 48 atau 55, gelung penghawa dingin, sistem kebakaran aerosol dan perfluorohexanone, dan pendawaian pemantauan semuanya disepadukan di lantai kilang kami di Yueqing, diuji sebagai satu sistem, dan dihantar sebagai unit tunggal 3048*2438*2591mm. Semasa ketibaan, krew tapak meletakkannya pada pad yang disediakan, menjalankan kabel masuk bawah DC ke PCS/EMS projek, dan menyerahkan kepada pentauliahan. Masa pemasangan kilang dialihkan dari laluan kritikal anda, yang biasanya merupakan titik keseluruhan untuk membeli bekas dan bukannya sistem rak.

Lima Nombor Yang Mentakrifkan Dua Varian

Kapasiti penarafan 1060kWj dan 1215kWj dari kepungan yang sama: 48 pek berbanding 55 pek sel LFP 3.2V/314Ah, jadi pelan tapak kaki, pad dan kren tidak berubah antara varian.

Seni bina rentetan berbeza mengikut reka bentuk — 4P264S untuk unit 1060kWh pada nominal 844.8VDC, 5P242S untuk unit 1215kWh pada 774.4VDC — manakala kedua-duanya kekal di dalam tetingkap 680~950VDC yang diterima oleh kebanyakan platform PCS yang besar.

Arus cas dan nyahcas standard ialah 200A pada kedua-duanya, pada kadar 0.5CP, yang memastikan output DC kontena serasi dengan reka bentuk bas projek biasa.

Kecekapan sistem dinyatakan pada maksimum 88% pada 0.5C, diukur pada satu cas dan satu nyahcas — angka itu termasuk alat bantu, bukan hanya rentetan bateri.

Jangka hayat disebut sebagai lebih daripada 8000 kitaran pada 0.5C dan 25°C dengan pengekalan tenaga sekurang-kurangnya 80%, dan jalur operasi 0°C hingga +50°C sepadan dengan bahagian dalam yang berhawa dingin.

Spesifikasi Teknikal

kategori	Parameter	Model 1060kWj	Model 1215kWj
Bahagian DC	Kapasiti dinilai	1060kWj	1215kWj
	Jenis sel	LFP 3.2V/314Ah	LFP 3.2V/314Ah
	Rentetan sistem bateri	4P264S	5P242S
	Spesifikasi PACK	70.4V314Ah	70.4V314Ah
	TIDAK. daripada PACKs	48 PCS	55 PCS
	Voltan nominal	844.8VDC	774.4VDC
	Julat voltan	680~950VDC	680~950VDC
	Arus cas/nyahcas standard	200A	200A
Parameter sistem	Kecekapan sistem	MAX.kecekapan 88% @0.5C / 1 Caj 1 Pelepasan	MAX.kecekapan 88% @0.5C / 1 Caj 1 Pelepasan
	Jangka hayat sistem	>8000 Kali(0.5C@25°C) Kadar pengekalan tenaga ≥ 80%	>8000 Kali(0.5C@25°C) Kadar pengekalan tenaga ≥ 80%
	Kaedah pendawaian	Kemasukan bawah DC	Kemasukan bawah DC
	Kadar caj & pelepasan	0.5CP	0.5CP
	Kaedah pengurusan haba	Penghawa dingin sejukan pintar	Penghawa dingin sejukan pintar
	Protokol komunikasi	CAN/Eth/RS485(4G Pilihan)	CAN/Eth/RS485(4G Pilihan)
	Sistem perlindungan kebakaran	Aerosol & Perfluorohexanone	Aerosol & Perfluorohexanone
	Penarafan IP	IP54	IP54
	Saiz produk	3048*2438*2591mm	3048*2438*2591mm
	Berat produk	9500kg	10500kg
Keperluan Alam Sekitar	Julat suhu operasi	0°C~+50°C	0°C~+50°C
	Julat kelembapan operasi	0~95%RH(Tiada pemeluwapan)	0~95%RH(Tiada pemeluwapan)
	Ketinggian operasi	2000m (>2000m Menurun)	2000m (>2000m Menurun)
	Pensijilan	PEK: CE ROHS UN38.3 MSDS	PEK: CE ROHS UN38.3 MSDS
	Waranti	5 Tahun	5 Tahun

Tapak yang Menilai Megawatt-Jam

Taman industri dengan puncak malam 2-4 jam dan struktur tarif yang memberi ganjaran kepada peralihan tingkap itu.

Penggantian penjana diesel: 1060kWj pada pelepasan 200A meliputi beban industri yang sederhana melalui tingkap gangguan biasa tanpa logistik bahan api.

Ladang suria atau angin yang perlu mengukuhkan pengeluaran dan menangkap penjanaan yang sebaliknya akan disekat.

Syarikat pengedaran menangguhkan naik taraf pencawang dengan mencukur puncak penyuap untuk satu atau dua musim.

Tapak perlombongan dan pulau terpencil di mana bilik bateri yang dibina di tapak adalah tidak praktikal dan penghantaran yang diuji kilang adalah satu-satunya pilihan yang boleh dipercayai.

Bagaimana Projek Pasang Siap Datang Dalam Talian

Urutan projek bermula dengan pakej sivil: pad konkrit rata yang dinilai untuk beban titik 9500-10500kg, parit kabel ke kedudukan kontena, dan pelepasan untuk penolakan haba penghawa dingin.

Mengangkat adalah operasi kren tunggal. Sampul surat bersaiz 3048*2438*2591mm dan tuangan penjuru unit adalah perkakasan bekas standard, jadi bar penyebar dan reka bentuk disewa dan bukannya tersuai.

Pentauliahan kemudian berjalan dalam tiga langkah: Pendawaian DC melalui kelenjar kemasukan bawah ke PCS tapak, CAN/Eth/RS485 berjabat tangan dengan projek EMS (pilihan akses jauh 4G), dan urutan penerimaan di mana pihak berkuasa tempatan atau pengendali grid menyaksikan ujian geganti perlindungan, pengecasan/pelepasan pada 0.5CP dan pemeriksaan ketepatan pelaporan SOC. Benarkan dua hingga tiga hari kerja tapak selepas bekas ditetapkan.

Di dalam Fail Keselamatan dan Pensijilan

Dua agen kebakaran bebas: aerosol bertindak di dalam isipadu pek manakala perfluorohexanone membanjiri ruang kontena — pasangan itu meliputi peristiwa terma pada kedua-dua skala.

Kepungan IP54 dengan kemasukan bawah DC, jadi bekas itu bertolak ansur dengan hujan dan habuk di tapak sementara penembusan elektrik kekal rendah dan terlindung.

Pek membawa CE dan RoHS; peralatan lengkap dihantar dengan dokumentasi UN38.3 dan MSDS yang diperlukan untuk pengangkutan, kastam dan insurans tapak.

Penyaman udara sejukan pintar memegang rentetan pek 48-55 dalam jalur suhu yang sempit; pengawal memodulasi dan bukannya berbasikal dengan kuat.

Sampul surat kendalian ialah 0°C hingga +50°C ambien dengan 0-95%RH tanpa pemeluwapan, dan ketinggian 2000m dengan penurunan harga di atas — nombor yang patut disemak terhadap tapak projek anda.

Setiap kontena melengkapkan cas dan pelepasan 0.5CP penuh dengan pembalakan peringkat pek di kilang sebelum pintu ditutup untuk penghantaran.

Lapan Langkah Di Dalam Loji Yueqing

1. Pengambilan sel — Sel LFP 314Ah adalah sampel kelompok untuk kapasiti dan rintangan dalaman semasa ketibaan.

2. Binaan pek — Pek 70.4V/314Ah dikimpal, berwayar, dipasang dengan pek BMS dan diuji penebat.

3. Fabrikasi bekas — kepungan dipotong, dikimpal dan disalut dengan perlindungan kakisan di lantai yang sama dengan produk tenaga syarikat yang lain.

4. Pemasangan rak — pek dipasang pada susun atur rentetan 4P264S atau 5P242S dengan larian bas DC.

5. Pemasangan terma dan kebakaran — unit penyaman udara, saluran, penjana aerosol dan silinder perfluorohexanone dipasang dan diuji fungsi.

6. Pendawaian dan kawalan — pemantauan, get laluan komunikasi dan kelenjar kemasukan bawah DC ditamatkan ke antara muka projek.

7. Ujian penerimaan kilang — berbasikal 0.5CP penuh dengan voltan paras pek dan suhu yang dicatatkan pada nombor siri.

8. Pengedap dan pembungkusan — pintu tertutup, penunjuk kejutan dipasang, unit disediakan untuk halaman kontena.

Semakan Realiti Saiz pada Skala Bekas

Beli varian yang sepadan dengan tetingkap penghantaran anda, bukan nombor yang lebih besar. Unit 1060kWj memberikan standard 200A pada bas 844.8VDC; unit 1215kWh menawarkan lebih banyak tenaga pada nominal 774.4VDC yang lebih rendah. Periksa voltan mana yang terdapat di dalam julat pengendalian PCS anda sebelum PO dipotong.

Penyejukan udara mempunyai had sebenar. Jika tapak anda kerap melebihi +50°C, atau berada dalam iklim tropika lembap di mana penghawa dingin berjalan secara berterusan pada beban penuh, produk yang disejukkan cecair akan mengekalkan suhu sel lebih rata dan mungkin lebih sesuai. Kami berkata demikian dalam petikan dan bukannya selepas penghantaran.

Di bawah kira-kira 500kWj keperluan penyimpanan, bekas ini adalah bentuk yang salah. Kos produk berskala kabinet lebih murah untuk pengangkutan, kren dan tapak, dan kami boleh menunjukkan kepada anda satu daripada julat yang sama.

Soalan untuk Diletakkan kepada Petikan EPC

Tanya sama ada angka kecekapan adalah tahap sistem merentasi satu kitaran caj-nyahcas — kitaran kami ialah 88% maksimum pada 0.5C, termasuk alat bantu.

Tanya sama ada tuntutan kitaran hayat menyatakan kadar, suhu dan ambang pengekalan — '8000 kitaran' tanpa syarat ialah ayat pemasaran, bukan spesifikasi.

Tanya berapa banyak ejen bomba di dalam. Aerosol plus perfluorohexanone ialah syarikat insurans konfigurasi semakin menulis keperluan mereka.

Tanya apa yang berlaku kepada masa pentauliahan jika PCS tapak menggunakan protokol komunikasi yang berbeza — CAN, Ethernet dan RS485 adalah standard di sini, pilihan jauh 4G.

Syarat komersial: pengeluaran berjalan 30-40 hari bekerja untuk bekas standard, waranti lima tahun dan pek bateri boleh diganti di lapangan tanpa menyahkapalkan bekas.

Pengangkatan, Penghantaran dan Kastam

Pada 3048*2438*2591mm dan 9500kg (1060kWj) atau 10500kg (1215kWj), unit bergerak di atas katil rata dengan kren di kedua-dua hujungnya. Forklift tidak dinilai untuk berat ini; merancang rigging dan kren pad sebelum trak tiba.

Kerana bateri dipasang dan dicas, kontena dihantar sebagai barangan berbahaya UN3480. Kami menyediakan laporan UN38.3, MSDS dan deklarasi pembungkusan DG; anda harus membelanjakan kira-kira satu minggu tambahan masa mendahului tempahan di tempat asal berbanding kargo am.

Terma standard ialah FOB Ningbo atau Shanghai dengan CIF tersedia; unit bergerak sebagai satu muatan bersamaan kubus tinggi 40 kaki, dan penghantaran darat di negara anda memerlukan pelepasan laluan untuk muatan 10.5 tan selebar 3 meter.

Waranti dan Perkhidmatan Kapasiti

Waranti lima tahun pada pek, penyaman udara, sistem kebakaran dan pemantauan sebagai satu sistem penghantaran.

Kapasiti dijamin untuk memegang sekurang-kurangnya 80% tenaga terkadar di bawah berbasikal 0.5C yang dinyatakan; penjejakan degradasi menggunakan log penerimaan kilang sebagai garis dasar.

Pek ialah modul boleh tukar medan — pek yang lemah diganti dalam beberapa jam tanpa menyahhantar bekas atau mengganggu rentetan yang lain.

Pemantauan jauh melalui CAN/Eth/RS485 dengan 4G pilihan membolehkan pasukan perkhidmatan kami membaca data peringkat pek dan menjadualkan lawatan sebelum hanyut kapasiti kelihatan kepada pengendali.

Perkhidmatan tahunan: pembersihan penapis udara, pemeriksaan tekanan agen kebakaran, pengesahan tork terminal dan larian kapasiti; pek ganti dihantar dalam masa 5-7 hari bekerja.

Kesilapan Persediaan Tapak Berminggu-minggu

Salah: menuang pad sebelum memeriksa ayunan pintu dan kelegaan penghawa dingin bekas. Kanan: tandakan tapak kaki 3048*2438mm ditambah koridor perkhidmatan 1m sebelum konkrit dipesan.

Salah: andaikan unit 9500kg boleh tergelincir dengan forklift. Kanan: kren dari tuangan sudut dengan penyebar — pelan reka bentuk harus wujud sebelum trak berlepas dari pelabuhan.

Salah: membiarkan kelenjar masuk bawah DC terkubur di bawah isi parit kabel. Kanan: tamatkan dan tutup kelenjar semasa minggu penempatan, sebelum parit diisi semula.

Salah: melangkau pemeriksaan kelembapan kerana 'ia mempunyai IP54'. Kanan: jalur operasi ialah 0-95%RH tanpa pemeluwapan; dehumidifier ialah insurans murah di kawasan monsun.

Salah: menyambungkan bas bateri ke PCS di luar tetingkap 680~950VDC. Kanan: sahkan PCS projek menerima voltan nominal varian (844.8V atau 774.4V) sebelum memberi tenaga.

Nota Lapangan daripada Projek Megawatt-Jam

Pemaju hartanah di Tashkent, Uzbekistan memesan unit 1060kWj pada akhir 2024 untuk kompleks komersial dengan taburan tarif malam/hari. Jurutera projek mereka melaporkan kontena itu menjana pendapatan dalam tempoh sembilan hari selepas kren mengangkatnya dari atas katil rata, dan menyatakan jabat tangan EMS ke atas RS485 mengambil masa satu petang untuk pemetaan parameter — lebih lama daripada pemasangan fizikal.

Pemaju solar di Antananarivo, Madagascar menggandingkan varian 1215kWj dengan ladang PV sedia ada. Maklum balas mereka tertumpu pada penghawa dingin: dalam keadaan panas pulau, beban penyejukan adalah lebih tinggi daripada lembaran data yang dicadangkan, dan mereka meminta kami untuk jadual penurunan nilai pada +45°C sebelum memesan unit kedua.

Seorang kontraktor perlombongan di Almaty, Kazakhstan menggunakan bekas itu sebagai sandaran untuk kilang pemprosesan. Penyelia elektrik mereka memuji pemasangan satu lif tetapi mengadu bahawa kabel kom memerlukan ekor kilang yang lebih panjang - kedudukan masuk bawah DC bermakna parit mereka berjalan 4m lebih jauh daripada yang dirancang.

Soalan Pembeli Tanya Sebelum Tempahan Bekas

S: Apakah perbezaan antara kedua-dua varian?

A: Susun atur tenaga dan rentetan — 48 pek pada 4P264S (844.8VDC) untuk 1060kWj, 55 pek pada 5P242S (774.4VDC) untuk 1215kWh, kepungan yang sama.

S: Adakah bekas termasuk PCS?

J: Tidak — ia adalah aset storan sebelah DC. Ia bersambung ke PCS/EMS projek anda melalui CAN, Ethernet atau RS485 (4G pilihan).

S: Bagaimana ia dihantar?

J: Sebagai barang berbahaya UN3480 di atas katil rata atau sebagai muatan kontena, dengan laporan UN38.3 dan MSDS disediakan oleh kami.

S: Apakah arus cas/nyahcas standard?

A: 200A pada kedua-dua varian, pada kadar 0.5CP, dalam tetingkap voltan 680~950VDC.

S: Berapa lama pentauliahan tapak mengambil masa?

J: Dua hingga tiga hari untuk pendawaian DC, jabat tangan kom dan ujian penerimaan yang disaksikan, dengan mengandaikan pad sudah sedia.

S: Apakah kecekapan sebenar?

A: Maksimum 88% pada 0.5C diukur pada satu cas dan satu pelepasan, termasuk alat bantu.

S: Berapa lama bateri akan bertahan?

A: Lebih 8000 kitaran pada 0.5C dan 25°C dengan sekurang-kurangnya 80% pengekalan tenaga; keadaan persekitaran yang lebih panas memendekkan itu.

S: Apakah masa utama?

A: 30-40 hari bekerja untuk bekas standard; tempahan DG di asal menambah kira-kira seminggu kepada jadual pelayaran.
