Pengecas DC Jenis Split OEM untuk Penyelesaian Pengecasan EV Tersuai

Memandangkan penggunaan kenderaan elektrik semakin pantas merentas rangkaian awam, depoh armada dan harta komersil, kekangan fizikal infrastruktur pengecasan menerima lebih banyak penelitian berbanding sebelum ini.Pengecas DC Jenis Splitmewakili pendekatan kejuruteraan berbeza yang memisahkan kabinet penukaran kuasa daripada unit dispenser. Konfigurasi ini membolehkan pemasang meletakkan elektronik berat yang menjana haba dari kawasan yang menghadap awam sambil memastikan titik pengecasan padat, senyap dan mudah diservis. AMPPAL telah memperhalusi seni bina ini menjadi keluarga produk yang mengimbangi output kuasa tinggi, penggunaan fleksibel dan komunikasi yang mantap untuk persekitaran komersial yang menuntut.

Pasaran pengecasan kenderaan elektrik telah bergerak jauh melangkaui kotak dinding AC ringkas. Pengecasan DC berkuasa tinggi kini memerlukan peralatan yang boleh menghantar 120 kW hingga 360 kW secara berterusan sambil mengharungi cuaca buruk, pengendalian kabel yang kerap dan operasi sepanjang masa. Reka bentuk jenis split mencapai ini dengan mengasingkan dua blok berfungsi: kabinet kuasa dan dispenser. Kabinet kuasa mengandungi perlindungan input AC, modul penerus, pengedaran bas DC dan pengawal utama. Dispenser menempatkan kabel pengecasan, penyambung, skrin pengguna, pembaca RFID dan hentian kecemasan. Di antara mereka berjalan bas DC terlindung yang memastikan kuasa dan isyarat kawalan berasingan. AMPPAL membina semua elemen ini secara dalaman, memastikan keserasian merentas rangkaian produk penuh.

Pengecas DC Jenis Split AMPPAL: Parameter Selam Dalam Teknikal dan Aplikasi

Sistem DC jenis split AMPPAL direka bentuk untuk persekitaran penggunaan tinggi seperti plaza perkhidmatan lebuh raya, depoh armada, struktur tempat letak kereta lapangan terbang dan hab pengecasan runcit. Barisan produk merangkumi empat penarafan kuasa utama, setiap satu direka untuk memenuhi ketersediaan kuasa tapak yang berbeza dan keperluan pemprosesan kenderaan. Bahagian berikut memperincikan ciri elektrik, mekanikal dan komunikasi yang mentakrifkan siri.

Spesifikasi Elektrik Teras

• Julat voltan input: 380–480 V AC ±15%, tiga fasa, 50/60 Hz
• Faktor kuasa input: ≥0.99 pada beban penuh
• Jumlah herotan harmonik (THD): ≤5% pada voltan masukan nominal
• Julat voltan keluaran: 200–1000 V DC, sesuai untuk platform bateri 400 V dan 800 V
• Arus keluaran: 0–250 A berterusan setiap dispenser, dengan output penyejukan cecair 500 A pilihan pada konfigurasi 240 kW dan 360 kW
• Ketepatan voltan: ±0.5% melebihi julat keluaran penuh
• Ketepatan semasa: ±1% untuk arus keluaran melebihi 30 A
• Penggunaan kuasa siap sedia: ≤25 W untuk dispenser, ≤50 W untuk kabinet kuasa
• Kecekapan puncak: ≥95.5%, bergantung pada konfigurasi modul dan suhu ambien
• Kecekapan modul kuasa: ≥96% pada separuh beban, ≥95% pada beban penuh
• Kebutiran perkongsian kuasa: 12.5 kW langkah antara dispenser yang disambungkan ke kabinet yang sama
• Pampasan kejatuhan voltan bas DC: automatik berdasarkan panjang dan arus kabel

Jadual Parameter Siri Pengecas DC Jenis Split

Parameter Mekanikal dan Pemasangan

• Dimensi kabinet kuasa (H×W×D): 1,800 mm × 800 mm × 600 mm untuk ASDC120; 2,000 mm × 900 mm × 800 mm untuk ASDC180, ASDC240 dan ASDC360
• Dimensi dispenser (H×W×D): 1,650 mm × 500 mm × 260 mm
• Berat kabinet kuasa: 350 kg hingga 680 kg bergantung pada penarafan kuasa dan kiraan modul
• Berat dispenser: 65 kg hingga 120 kg bergantung pada panjang kabel dan pilihan penyejukan
• Pemasangan: berdiri di lantai dengan bolt penambat untuk kedua-dua kabinet dan dispenser; pilihan dispenser pelekap dinding tersedia
• Panjang kabel dari kabinet kuasa ke dispenser: 5 m hingga 100 m menggunakan kabel bas DC terlindung AMPPAL
• Panjang kabel pengecasan dispenser: 3.5 m, 5 m atau 7.5 m; kabel yang lebih panjang tersedia dengan penyejukan cecair
• Tahap hingar: ≤65 dB(A) pada 1 m untuk kabinet kuasa; ≤55 dB(A) untuk dispenser
• Rintangan vandal: IK10 pada panel hadapan dispenser dan butang berhenti kecemasan
• Keperluan asas: pad konkrit rata dengan kekuatan mampatan minimum 25 N/mm²

Ciri Perlindungan, Keselamatan dan Komunikasi

• Perlindungan input: lebihan voltan, undervoltage, kehilangan fasa, arus lebih, perlindungan lonjakan Jenis 2 dinilai pada 40 kA
• Perlindungan keluaran: lebihan arus, litar pintas, voltan lampau, pengesanan kekutuban songsang, pemantauan penebat
• Perlindungan kerosakan tanah: 30 mA AC dan 6 mA DC sisa pemantauan selaras dengan IEC 61851-1
• Pemantauan suhu: penderia bebas pada modul kuasa, kabinet kuasa, dispenser, sesentuh penyambung dan gelung penyejukan cecair
• Hentian kecemasan: butang fizikal pada setiap dispenser dan hentian jauh melalui sistem pengurusan
• Pengesahan pengguna: RFID, NFC, kod QR aplikasi mudah alih, pembaca kad kredit pilihan
• Paparan: Skrin sentuh warna gred industri 10.1 inci dengan salutan anti-silau dan tindak balas mesra sarung tangan
• Kesambungan rangkaian: Ethernet, 4G LTE, Wi-Fi, dwi SIM pilihan untuk sambungan mudah alih yang berlebihan
• Penyepaduan bahagian belakang: OCPP 1.6J/2.0.1, OpenADR, Modbus TCP, Palam & Caj ISO 15118 pilihan
• Kemas kini perisian tegar: melalui udara melalui platform awan AMPPAL atau USB tempatan
• Diagnostik: pelaporan kerosakan jauh, ujian kendiri semasa permulaan, penyimpanan log peristiwa sehingga 100,000 entri dengan cap masa
• Keselamatan Siber: Penyulitan TLS 1.3, peraturan tembok api boleh dikonfigurasikan, but selamat dan pakej perisian tegar yang ditandatangani

Senario Penggunaan Biasa untuk Seni Bina Jenis Split

• Kawasan perkhidmatan lebuh raya dengan ruang terhad di pulau-pulau penjana api dan keperluan penjenamaan visual yang ketat
• Garaj tempat letak kereta bawah tanah di mana penolakan haba daripada unit semua-dalam-satu dihadkan oleh kapasiti pengudaraan
• Depoh armada dengan berbilang dispenser yang disuap daripada kabinet kuasa pusat yang terletak berhampiran bilik elektrik utama
• Pusat beli-belah dan tempat perhotelan di mana perkakasan yang menghadap awam mesti kekal padat dan senyap
• Tapak sedia ada yang mengalami peningkatan kuasa, di mana kabinet kuasa boleh dipasang di bilik mekanikal dan dispenser ditambah secara berperingkat
• Persekitaran pantai atau perindustrian di mana elektronik sensitif mendapat manfaat daripada bergerak lebih jauh daripada udara yang menghakis atau berdebu

Soalan Lazim Mengenai Pengecas DC Jenis Split

Apakah pengecas DC jenis split dan bagaimana ia berbeza daripada unit semua-dalam-satu?

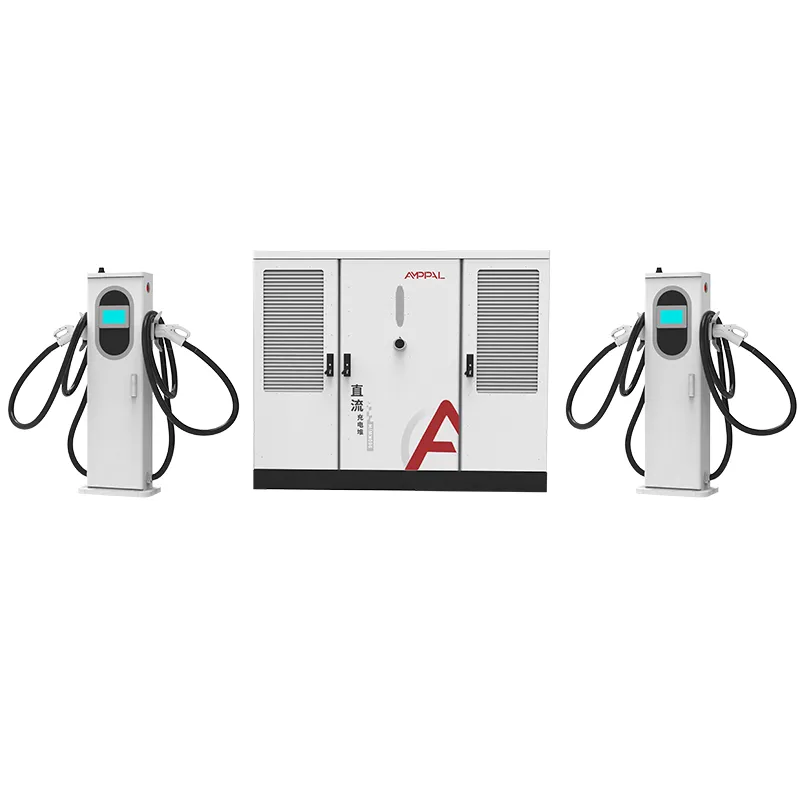

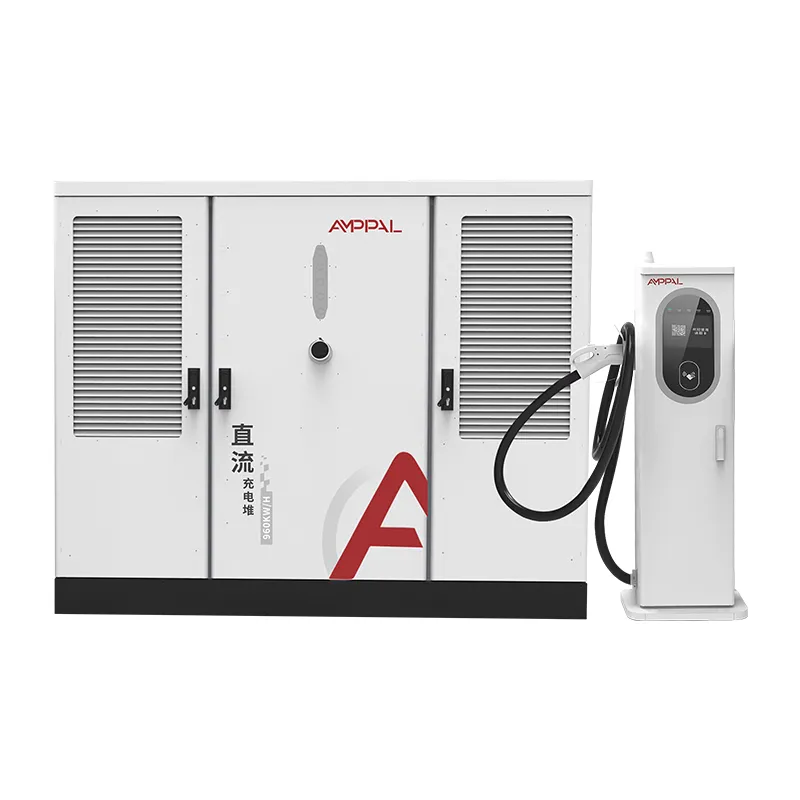

Pengecas DC jenis split memisahkan elektronik penukaran kuasa daripada antara muka dispenser. Dalam unit semua-dalam-satu, penerus, modul kuasa, peralatan penyejukan dan antara muka pengguna berkongsi satu kepungan, yang boleh menjadi besar, berat dan memerlukan haba. Dalam sistem jenis split, kabinet kuasa menempatkan modul penukaran AC-ke-DC dan peranti perlindungan utama, manakala dispenser mengandungi kabel pengecasan, penyambung, skrin dan pembaca pembayaran. Bas DC terlindung menghubungkan keduanya. Reka bentuk ini membolehkan kabinet kuasa besar dipasang di dalam bilik mekanikal, di belakang dinding atau di kawasan yang kurang kelihatan, meninggalkan dispenser tipis di tempat letak kereta. Pemisahan itu juga memudahkan penyejukan, mengurangkan hingar berhampiran pengguna dan membolehkan satu kabinet kuasa menyediakan berbilang dispenser.

Apakah keadaan tapak yang memihak kepada pengecas DC jenis split AMPPAL berbanding pengecas semua-dalam-satu?

Pengecas DC jenis split AMPPAL lebih disukai apabila kawasan pemasangan mempunyai pengudaraan terhad, had bunyi yang ketat atau kekangan estetik. Garaj tempat letak kereta bawah tanah selalunya kekurangan aliran udara yang mencukupi untuk menghilangkan haba daripada peralatan all-in-one berkuasa tinggi, jadi meletakkan kabinet kuasa di dalam bilik utiliti berventilasi menyelesaikan masalah. Lokasi di mana titik pengecasan terdedah kepada cuaca, semburan garam atau vandalisme mendapat manfaat daripada dispenser yang lebih kecil dengan komponen sensitif yang lebih sedikit. Tapak yang memerlukan berbilang titik caj di sepanjang deretan tempat letak kereta boleh mengurangkan jumlah kos dengan menyambungkan beberapa dispenser ke satu kabinet kuasa pusat. Di samping itu, mana-mana lokasi dengan kabel panjang berjalan dari bilik elektrik ke kawasan tempat letak kereta boleh menggunakan seni bina belah untuk menyalurkan kuasa dengan cekap tanpa mengalihkan sambungan utiliti.

Bagaimanakah kabinet kuasa disambungkan ke dispenser, dan apakah panjang kabel yang disokong?

Pengecas DC jenis split AMPPAL menggunakan sambungan bas DC khusus antara kabinet kuasa dan setiap dispenser. Sambungan terdiri daripada dua konduktor kuasa DC, konduktor bumi pelindung, dan kabel komunikasi untuk isyarat kawalan dan status. Konfigurasi standard menyokong jarak sehingga 100 meter, membolehkan kabinet kuasa diletakkan jauh dari titik pengecasan sebenar. Untuk larian yang lebih lama, kejuruteraan AMPPAL boleh menilai saiz kabel berdasarkan penurunan voltan dan had terma. Kabel bas DC dilindungi untuk mengurangkan gangguan elektromagnet dan dinilai untuk pemasangan luaran atau dalaman. Penyambung pada kedua-dua hujung adalah palam industri berkunci yang membolehkan pemasangan dan penyelenggaraan pantas tanpa alat khas. Semua kabel tersedia dalam 5 m, 10 m, 20 m, 50 m dan 100 m panjang pra-pasang, dengan panjang tersuai tersedia atas permintaan.

Bolehkah satu kabinet kuasa menyediakan beberapa dispenser pada masa yang sama?

ya. Seni bina jenis split direka untuk perkongsian kuasa dinamik. Kabinet kuasa AMPPAL tunggal boleh menyokong dua, tiga, atau dalam beberapa konfigurasi sehingga empat dispenser bergantung pada model. Sistem ini memperuntukkan kuasa tersedia secara bijak berdasarkan bilangan kenderaan yang disambungkan dan keadaan baterinya. Sebagai contoh, kabinet kuasa 240 kW dengan dua dispenser boleh menghantar 240 kW kepada satu kenderaan jika hanya satu dispenser yang aktif. Apabila dua kenderaan sedang mengecas, sistem boleh membahagikan kuasa secara sama rata, atau ia boleh memberi keutamaan kepada satu kenderaan berdasarkan dasar boleh dikonfigurasikan seperti siapa cepat dia dapat, keadaan caj tertinggi atau status pengguna VIP. Perkongsian kuasa ini mengurangkan kos infrastruktur dan meningkatkan penggunaan perkhidmatan elektrik huluan.

Apakah kelebihan penyelenggaraan yang disediakan oleh seni bina split?

Seni bina berpecah secara langsung meningkatkan kebolehkhidmatan. Modul kuasa, penyentuh dan kipas penyejuk terletak di kabinet kuasa pusat, jadi juruteknik boleh melakukan kebanyakan pembaikan tanpa memasuki kawasan yang menghadap pelanggan atau menyekat tempat letak kereta. Dispenser mempunyai lebih sedikit komponen aktif, yang mengurangkan kebarangkalian kegagalan medan pada titik pengecasan. Jika dispenser rosak akibat hentaman kenderaan atau vandalisme, penggantian boleh diselesaikan tanpa memutuskan sambungan keseluruhan kabinet kuasa. AMPPAL juga mereka bentuk kabinet kuasa dengan modul kuasa boleh tukar panas, membenarkan modul yang gagal diganti sementara sistem lain terus beroperasi pada kapasiti yang dikurangkan. Diagnostik jauh mengenal pasti kod kerosakan sebelum juruteknik tiba, mengurangkan masa purata untuk membaiki. Inventori alat ganti boleh disatukan di lokasi kabinet kuasa dan bukannya di setiap tempat letak kereta.

Adakah pengecas DC jenis split AMPPAL serasi dengan penyambung CCS1, CCS2, CHAdeMO dan GB/T?

AMPPALpengecas DC jenis split tersedia dengan konfigurasi penyambung CCS1, CCS2, CHAdeMO dan GB/T. Tawaran standard untuk Amerika Utara termasuk CCS1, manakala rantau Eropah, Timur Tengah dan Asia Pasifik biasanya menggunakan CCS2. CHAdeMO kekal tersedia untuk kenderaan legasi, terutamanya di Jepun dan sebahagian Eropah. GB/T ditawarkan untuk pasaran China dan projek eksport yang memerlukannya. Dispenser boleh dikonfigurasikan kilang dengan satu atau dua penyambung. Dispenser dwi-penyambung boleh menggabungkan CCS dan CHAdeMO atau CCS1 dan CCS2 bergantung pada keperluan serantau. Jenis penyambung tidak menjejaskan reka bentuk kabinet kuasa, jadi sistem jenis split AMPPAL boleh diatur semula di rantau lain dengan menggantikan dispenser atau menukar pemasangan kabel. Semua penyambung mematuhi spesifikasi IEC 62196, ISO 15118 dan CHAdeMO 2.0.

Bagaimanakah pengurusan haba dikendalikan dalam suhu ambien yang tinggi dan dengan kabel yang disejukkan cecair?

Pengecas DC jenis split AMPPAL menggunakan pendekatan pengurusan terma tiga peringkat. Pertama, kabinet kuasa menggunakan penyejukan udara paksa volum tinggi dengan kelajuan kipas terkawal suhu. Penapis pengambilan udara menghalang habuk dan serpihan daripada masuk, dan penyekat udara dalaman memisahkan laluan penyejukan untuk modul kuasa daripada elektronik kawalan. Kedua, modul kuasa dipantau secara individu, dan sistem berkurangan dengan anggun jika suhu udara pengambilan melebihi 45°C, mengekalkan operasi selamat sehingga 55°C. Ketiga, untuk konfigurasi dengan output 500 A, kabel pengecasan dispenser dan penyambung menggunakan sistem penyejukan cecair gelung tertutup. Bahan penyejuk beredar dari unit penyejuk di dalam dispenser melalui kabel dan penyambung, mengeluarkan haba terus pada antara muka sesentuh. Ini membolehkan pengecasan arus tinggi berterusan tanpa melebihi had suhu selamat maksimum yang ditakrifkan oleh IEC 61851-23. Unit penyejukan cecair dimeterai dan tidak memerlukan pengisian medan di bawah operasi biasa; paras dan suhu penyejuk dipantau dari jauh.

Apakah protokol komunikasi dan penyepaduan bahagian belakang yang disokong?

Pengecas DC jenis split AMPPAL menyokong OCPP 1.6J dan OCPP 2.0.1 sebagai standard, membolehkan penyepaduan dengan semua sistem pengurusan rangkaian pengecasan utama. Modbus TCP tersedia untuk membina pengurusan tenaga dan integrasi automasi industri. Model dengan output 240 kW dan 360 kW juga menyokong fungsi sedia perkakasan ISO 15118, termasuk Plug & Charge pada penyambung CCS. Untuk penyepaduan grid, pengecas boleh bertindak balas kepada isyarat tindak balas permintaan melalui OpenADR dan boleh melaksanakan pengurusan beban tempatan berdasarkan ketersediaan kuasa bangunan. Pilihan sambungan rangkaian termasuk Ethernet, 4G LTE dan Wi-Fi, dengan sokongan dwi SIM untuk sambungan mudah alih yang berlebihan. Platform awan AMPPAL menyediakan pemantauan jauh, kemas kini perisian tegar, pelaporan tenaga dan pengurusan pengguna. Semua antara muka komunikasi terletak dalam kabinet kuasa dan dilindungi daripada akses tanpa kebenaran melalui protokol yang disulitkan dan peraturan firewall yang boleh dikonfigurasikan.
