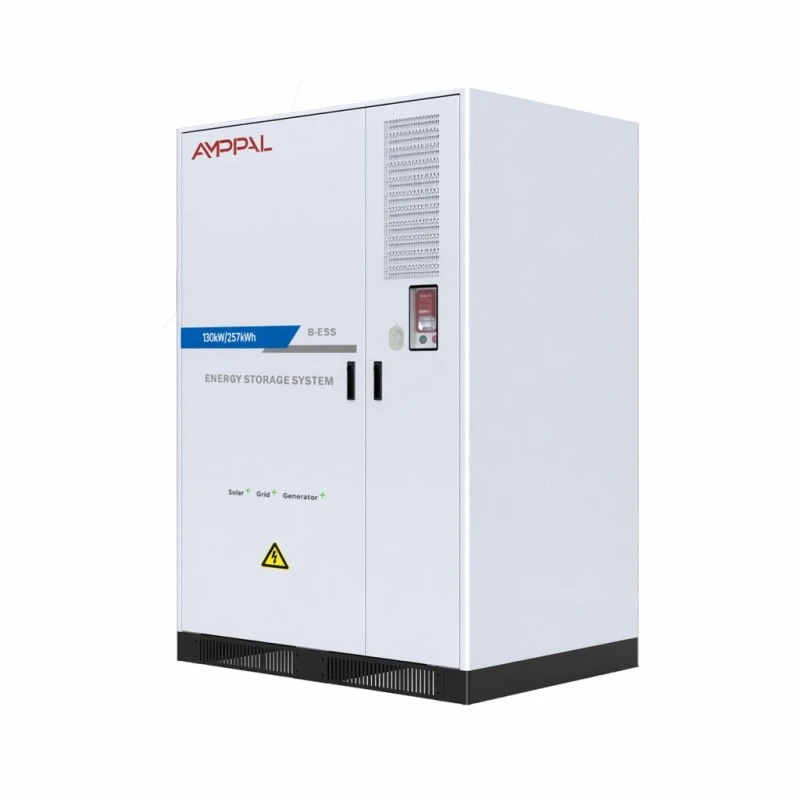

Sistem Penyimpanan Tenaga Bateri Industri 130kW untuk Pengurusan Tenaga Kilang

Untuk Apa Sistem Ini

Kebanyakan bil elektrik komersial membawa dua caj berasingan: tenaga yang anda gunakan dan caj permintaan yang ditetapkan oleh cabutan setengah jam tertinggi anda dalam tempoh pengebilan. Satu petang yang teruk pada bulan Julai boleh menetapkan caj permintaan untuk sepanjang bulan. Itulah masalah Sistem Penyimpanan Tenaga Bateri Industri 130kW untuk Pengurusan Tenaga Kilang dibina untuk diselesaikan.

Kabinet AF 130kW/257kWh mengecaj apabila tarif rendah atau tatasusunan suria anda menghasilkan lebihan, kemudian dilepaskan ke dalam bangunan apabila beban menghampiri siling permintaan anda. Pada 0.5C ia boleh menghantar 130kW selama kira-kira dua jam — cukup lama untuk menutup tingkap puncak industri biasa.

Ia berfungsi dalam grid dan luar grid, jadi aset yang sama turut melindungi anda semasa gangguan. Untuk tapak yang pemadaman kuasa menghentikan pengeluaran, fungsi kedua itu sering membenarkan pembelian itu sendiri.

Pilihan Spesifikasi yang Mempengaruhi Bayaran Balik

Sel LFP 3.2V/314Ah dalam rentetan 1P256S: sel format besar bermakna sambungan yang lebih sedikit dan sambungan yang lebih sedikit bermakna titik kegagalan yang lebih sedikit sepanjang hayat perkhidmatan selama lapan tahun.

>8000 kitaran pada 0.5C dan 25°C dengan pengekalan tenaga 80%: pada satu kitaran setiap hari bekerja yang melebihi dua puluh tahun hayat nominal, jadi berbasikal jarang menjadi faktor pengehad.

THDi bawah 3% pada kuasa undian: peralatan lain bangunan anda tidak membayar penalti harmonik untuk mengehoskan bateri.

Faktor kuasa boleh laras merentas julat -1 hingga 1 penuh, yang membolehkan sistem membetulkan faktor kuasa tapak semasa ia melahu dan bukannya sebagai aset yang mati.

Perlindungan kebakaran dwi — aerosol ditambah perfluorohexanone — pada kedua-dua tahap PACK dan kabinet. Penanggung insurans semakin banyak meminta penindasan dua peringkat pada pemasangan komersial.

Penyaman udara pintar dan bukannya penyejukan pasif: suhu sel kekal walaupun merentas rentetan, yang sebenarnya menentukan sama ada anda mencapai 8000 kitaran.

Spesifikasi Teknikal

Tapak Tempat Nombor Berfungsi

Kilang pembuatan dengan motor berat bermula: caj permintaan yang didorong oleh kemuncak pendek adalah kes bayaran balik yang paling jelas untuk penyimpanan.

Bangunan komersial dengan beban HVAC petang yang tinggi: caj semalaman pada tarif murah, pelepasan melalui puncak penyejukan.

Tapak dengan suria atas bumbung sedia ada dan had eksport: simpan penjanaan lebihan daripada menyekatnya atau mengeksport pada kadar suapan yang rendah.

Kemudahan menjalankan sandaran diesel: EMS menyelaraskan PV, bateri dan penjana, memotong jam operasi penjana dan perbelanjaan bahan api.

Depoh pengecasan EV: menampan sambungan grid supaya sekumpulan pengecas tidak memaksa peningkatan bekalan yang mahal.

Bagaimana Pencukuran Puncak Berfungsi

EMS memantau meter tapak secara berterusan. Anda menetapkan ambang permintaan — lazimnya hanya di bawah kapasiti kontrak anda — dan sistem menyahcas apabila beban yang diukur akan melintasinya. Respons cukup pantas untuk menangkap permulaan motor dan puncak pendek yang serupa.

Pengecasan semula dijadualkan dan bukannya oportunistik. Pengawal melihat kalendar tarif anda dan mengisi semula bateri semasa waktu luar puncak, atau lebih awal jika tatasusunan PV menjana lebih banyak daripada penggunaan bangunan.

Dalam mod luar grid, STS pilihan memindahkan tapak ke bekalan bateri apabila grid gagal. Kapasiti standard ialah 240-500kW dengan unit yang lebih besar tersedia, dan pemindahannya cukup pantas sehingga peralatan IT dan sistem kawalan kekal aktif daripada but semula.

Kejuruteraan dan Pensijilan Keselamatan

Pek bateri diperakui kepada CE dan RoHS; sistem lengkap membawa dokumentasi UN38.3 dan MSDS untuk penghantaran dan kelulusan tapak.

Penindasan kebakaran dua peringkat: aerosol bertindak pada tahap pek manakala perfluorohexanone melindungi volum kabinet, menangani dua skala kegagalan yang berbeza.

Kepungan IP54 dengan petak elektrik dipisahkan daripada petak bateri, jadi peristiwa terma dalam satu tidak merambat melalui petak yang lain.

Setiap pek digredkan kapasiti dan rintangan dalaman dipadankan sebelum pemasangan. Sel yang tidak sepadan dalam rentetan 256 siri adalah punca klasik kehilangan kapasiti pramatang.

Ujian penebat dan dielektrik dilakukan pada 100% sistem yang dipasang, dengan keputusan direkodkan terhadap nombor siri.

Sampul surat kendalian disahkan pada 0°C hingga +50°C dan sehingga 95% kelembapan tanpa pemeluwapan.

Bina Jujukan di Loji Yueqing Kami

1. Pengambilan sel — setiap kelompok diambil sampel untuk kapasiti dan rintangan dalaman terhadap nilai yang diisytiharkan oleh pembekal.

2. Penggredan dan pemadanan sel — sel diisih supaya setiap rentetan dibina daripada jalur prestasi yang sempit.

3. Pemasangan PACK — kimpalan busbar, pendawaian BMS dan ujian penebat peringkat pek.

4. Fabrikasi kabinet — kepingan logam dipotong, dibentuk dan dikimpal, kemudian pra-rawatan dan bersalut serbuk.

5. Penyepaduan — pek, PCS, penyaman udara, pemadam kebakaran dan EMS dipasang dan disambungkan ke dalam kabinet.

6. Ujian pentauliahan — cas penuh dan nyahcas pada 0.5C dengan suhu paras sel dan pengelogan voltan.

7. Simulasi grid — pemindahan dalam grid dan luar grid disahkan terhadap sumber AC boleh atur cara.

8. Pembungkusan — kabinet diikat pada palet bertetulang, penunjuk kejutan dipasang, kemudian diletakkan di dalam peti untuk pengangkutan laut.

Adakah 130kW/257kWj Saiz yang Betul?

Saiz mengikut profil beban anda, bukan kawasan bangunan anda. Tarik dua belas bulan data meter setengah jam dan lihat bentuk puncak anda: berapa tinggi di atas garis dasar dan berapa lama. Sistem 130kW/257kWh meliputi puncak sehingga 130kW yang bertahan sehingga kira-kira dua jam.

Jika puncak anda lebih pendek tetapi lebih tinggi — katakan 250kW selama dua puluh minit — anda memerlukan lebih kuasa dan kurang tenaga, dan konfigurasi yang berbeza lebih sesuai. Jika ia berjalan sepanjang hari, sistem ini akan dilepaskan awal dan membiarkan anda terdedah pada sebelah petang.

Jujurlah tentang tarif juga. Apabila caj permintaan rendah atau tiada, pencukuran puncak sahaja jarang membayar balik dalam tempoh yang munasabah. Dalam kes itu, kes perniagaan mesti datang daripada nilai sandaran atau penggunaan diri solar, dan kami lebih suka menetapkannya sebelum anda membuat komitmen.

Apa yang Perlu Dibandingkan Dengan Pembekal Lain

Minta hayat kitaran pada 0.5C dengan ambang pengekalan dinyatakan. Angka kitaran tanpa suhu, kadar dan peratusan pengekalan adalah tidak bermakna.

Tanya apakah perlindungan kebakaran yang disertakan pada tahap pek, bukan hanya tahap kabinet. Banyak petikan merangkumi satu sahaja.

Tanya sama ada kecekapan yang dinyatakan adalah pergi balik pada tahap sistem atau sebelah DC sahaja. Kami adalah maksimum 88% pada 0.5C, diukur merentasi sistem penuh.

Tanya tentang penyepaduan EMS dengan penyongsang dan penjana PV sedia ada — memasang semula EMS yang tidak serasi kemudiannya lebih mahal daripada pengawal itu sendiri.

Terma komersial: pengeluaran 25-35 hari bekerja untuk konfigurasi standard, waranti 5 tahun, dengan perlindungan lanjutan tersedia atas pesanan.

Penghantaran Kabinet 2800kg

Kabinet berukuran 1550 × 1268.5 × 2185mm dan berat 2800kg, jadi ia dihantar sebagai satu unit pada palet berbingkai keluli bertetulang dengan titik angkat boleh diakses untuk forklift atau kren.

Dua kabinet muat bekas 20 kaki; lima hingga enam muat kubus setinggi 40 kaki bergantung pada pendakap. Bateri diklasifikasikan sebagai barangan berbahaya UN3480 untuk pengangkutan laut — kami mengendalikan pengisytiharan itu, dan laporan ujian UN38.3 serta MSDS dihantar bersama kertas kerja.

Syarat adalah FOB Ningbo atau Shanghai, dengan CIF tersedia. Pengangkutan udara tidak praktikal pada berat dan klasifikasi ini. Benarkan masa tambahan untuk tempahan barangan berbahaya, yang biasanya menambah seminggu kepada jadual pelayaran berbanding dengan kargo am.

Waranti dan Perkhidmatan Jangka Panjang

Waranti lima tahun meliputi pek bateri, PCS, EMS, pengurusan haba dan penindasan kebakaran sebagai sistem yang lengkap.

Pemantauan jauh melalui CAN, Ethernet atau RS485, dengan 4G pilihan. Kita boleh membaca data peringkat sel dan mengenal pasti modul yang lemah sebelum ia menjejaskan kapasiti sistem.

Lawatan perkhidmatan tahunan disyorkan: penggantian penapis udara, pemeriksaan pemadaman kebakaran, pemeriksaan tork terminal dan pengesahan kapasiti.

Pek gantian disimpan dalam stok dan dihantar dalam masa 5-7 hari bekerja; satu pek yang gagal boleh ditukar tanpa membawa seluruh kabinet ke luar talian.

Waranti lanjutan kepada lapan atau sepuluh tahun tersedia pada masa pesanan, harga berbanding profil berbasikal yang anda jangkakan.

Kesilapan Pemasangan dan Pengendalian

Salah: meletakkan kabinet pada dinding tanpa kelegaan. Kanan: ikuti kelegaan pengudaraan dalam manual. Sistem penyejuk udara menolak haba ke udara sekeliling dan memerlukan ruang untuk melakukannya.

Salah: menetapkan ambang permintaan daripada bil sebulan. Kanan: gunakan data selang dua belas bulan. Puncak bermusim adalah yang menarik perhatian pengendali.

Salah: dengan mengandaikan bateri menutupi seluruh tapak semasa gangguan. Kanan: saiz litar beban kritikal anda dengan sengaja. 130kW adalah besar tetapi ia tidak terhad.

Salah: melangkau penukaran penapis tahunan untuk menjimatkan kos. Kanan: aliran udara terhad meningkatkan suhu sel, dan suhu tinggi ialah laluan terpantas kepada kehilangan kapasiti.

Salah: memasang di tempat yang terdapat risiko banjir. Kanan: IP54 melindungi daripada habuk dan percikan, bukan air bertakung. Naikkan alas tiang jika tapak tersebut mempunyai sejarah banjir.

Apakah Laporan Pengendali

Sebuah kilang tekstil di Bursa, Turki menugaskan salah satu daripada sistem ini pada awal 2025 untuk menguruskan caj permintaan daripada mesin tenun dimulakan. Jurutera elektrik mereka melaporkan puncak permintaan menurun sekitar 90kW pada bulan pengebilan penuh pertama, dan menyatakan bahawa EMS mengambil masa beberapa minggu penalaan sebelum ambang ditetapkan dengan betul untuk corak bebannya.

Pengendali storan sejuk di Nairobi membeli sistem terutamanya untuk sandaran dan bukannya pencukuran puncak. Maklum balas mereka adalah praktikal: gangguan grid yang sebelum ini bermakna memulakan penjana dalam beberapa minit kini berlalu tanpa disedari, walaupun mereka meminta kami untuk melaraskan ambang penggera SOC rendah ke atas selepas gangguan yang lama.

Seorang tuan tanah komersil di Kazakhstan yang menjalankan dua kabinet merentasi kompleks pejabat mengulas mengenai bunyi penghawa dingin itu — boleh didengari di tempat letak kereta bersebelahan, yang tidak mereka jangkakan. Kami membekalkan susun atur skrin akustik yang disyorkan dan bukannya mengubah suai unit.

Soalan Lazim

S: Berapa lama ia boleh membekalkan 130kW?

J: Sekitar dua jam dari cas penuh pada 0.5C, memberikan 257kWj boleh digunakan pada kedalaman nyahcas yang dinyatakan.

S: Adakah ia berfungsi tanpa grid?

J: Ya, dalam mod luar grid dengan STS pilihan. Kapasiti pemindahan standard ialah 240-500kW; lebih besar boleh disesuaikan.

S: Apakah kecekapan perjalanan pergi balik yang sebenar?

A: Maksimum 88% pada 0.5C diukur pada tahap sistem, termasuk penukaran dan beban tambahan.

S: Bolehkah ia mengecas dari solar secara terus?

J: Ya, melalui EMS, yang menyelaraskan PV, bateri, grid dan penjana.

S: Berapa lama bateri akan bertahan?

A: Lebih daripada 8000 kitaran pada 0.5C dan 25°C dengan pengekalan sekurang-kurangnya 80%. Suhu ambien yang lebih tinggi memendekkan ini.

S: Apakah pensijilan yang dibawanya?

A: CE dan RoHS pada tahap pek, UN38.3 dan MSDS untuk peralatan lengkap.

S: Apakah penyelenggaraan yang diperlukan?

J: Penukaran penapis tahunan, pemeriksaan pemadaman kebakaran, pengesahan tork dan ujian kapasiti. Kira-kira setengah hari setiap kabinet.

S: Apakah masa utama?

A: 25-35 hari bekerja untuk konfigurasi standard; penyepaduan EMS tersuai atau voltan bukan piawai mengambil masa yang lebih lama.
