Sistem Penyimpanan Tenaga Bateri Modular 225kWj / 241kWh untuk Grid Mikro Komersial

Kluster Bateri Bukan Sistem Storan

Sistem Penyimpanan Tenaga Bateri Modular 225kWj / 241kWh untuk Grid Mikro Komersial ini dihantar tanpa penyongsang di dalamnya. Tiada skrin EMS, tiada terminal grid - ia adalah gugusan bateri sebelah DC, dan ketiadaan itulah sebabnya penyepadu membelinya.

Penyepadu sistem atau EPC selalunya mempunyai jenama PCS pilihan, EMS seluruh loji, atau projek kontena di mana peringkat penukaran kuasa sudah berkurangan. Membeli bateri dengan penyongsang terbina dalam bermakna membeli penukar kedua yang anda tidak boleh gunakan dan membayar untuk kerja penyepaduan yang telah dilakukan oleh kilang.

Kelompok 225kWh dan 241kWh menampilkan antara muka DC yang bersih melalui CAN, Ethernet atau RS485, membolehkan anda melampirkan aset storan pada timbunan penukaran kuasa dan kawalan anda sendiri. Anda mengekalkan seni bina; kami membekalkan tenaga.

Dua Konfigurasi dan Perkara yang Padankan

225kWj pada 1P224S dengan nominal 716.8VDC dan tetingkap pengendalian 604~806VDC; 241kWj pada 1P240S dengan nominal 768VDC dan 672~864VDC.

Kedua-duanya menggunakan sel LFP 3.2V/314Ah dalam pek 51.2V/314Ah - 14 pek untuk kluster 225kWh, 15 untuk 241kWh - dan kedua-duanya mengadarkan arus standard 150A pada 0.5CP.

Tingkap 604~806VDC sesuai dengan platform PCS yang dibina di sekitar bas DC 600-800V; tetingkap 672~864VDC sesuai dengan kelas 750-900V - padankan sebelum anda memetik projek.

Kecekapan maksimum ialah 88% pada 0.5C dalam satu cas dan satu pelepasan, termasuk alat bantu, jadi model pergi balik anda menggunakan nombor sistem sebenar.

Hayat kitaran dinyatakan pada lebih daripada 8000 kali pada 0.5C dan 25°C dengan sekurang-kurangnya 80% pengekalan tenaga - nombor yang diperlukan oleh model bayaran balik anda, dengan syaratnya dilampirkan.

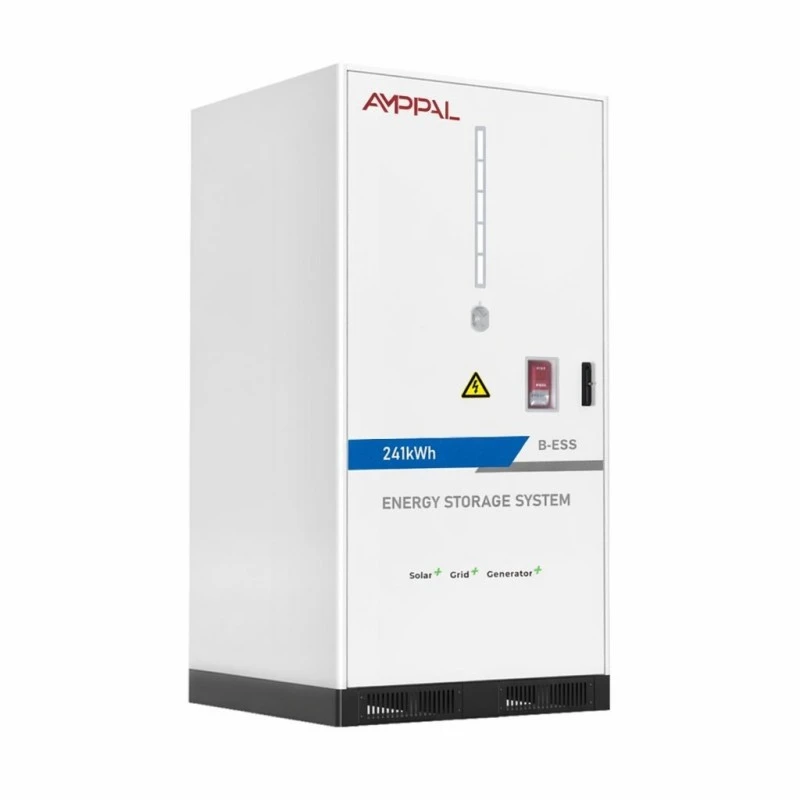

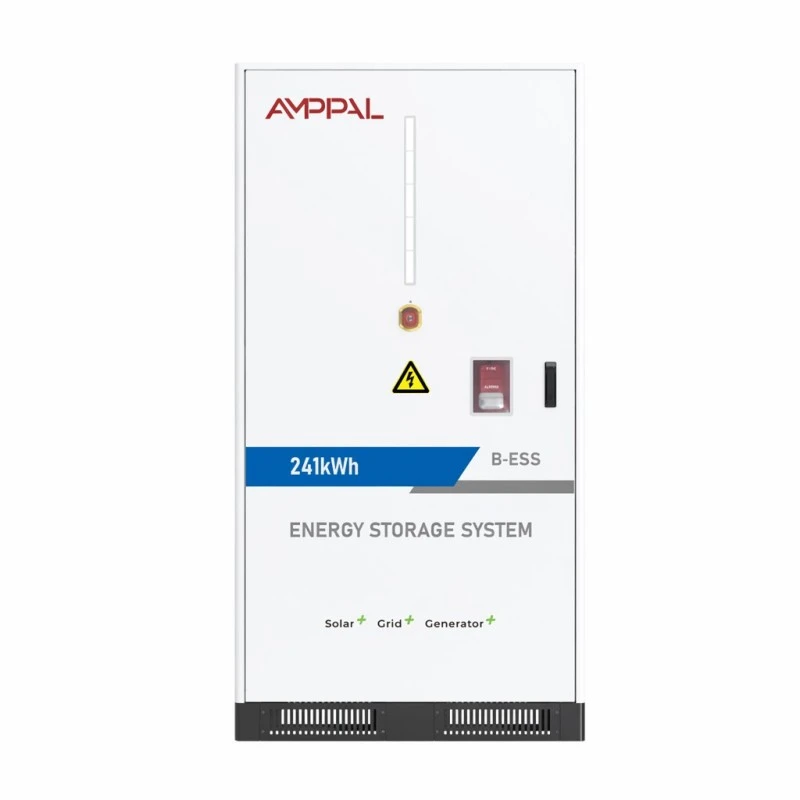

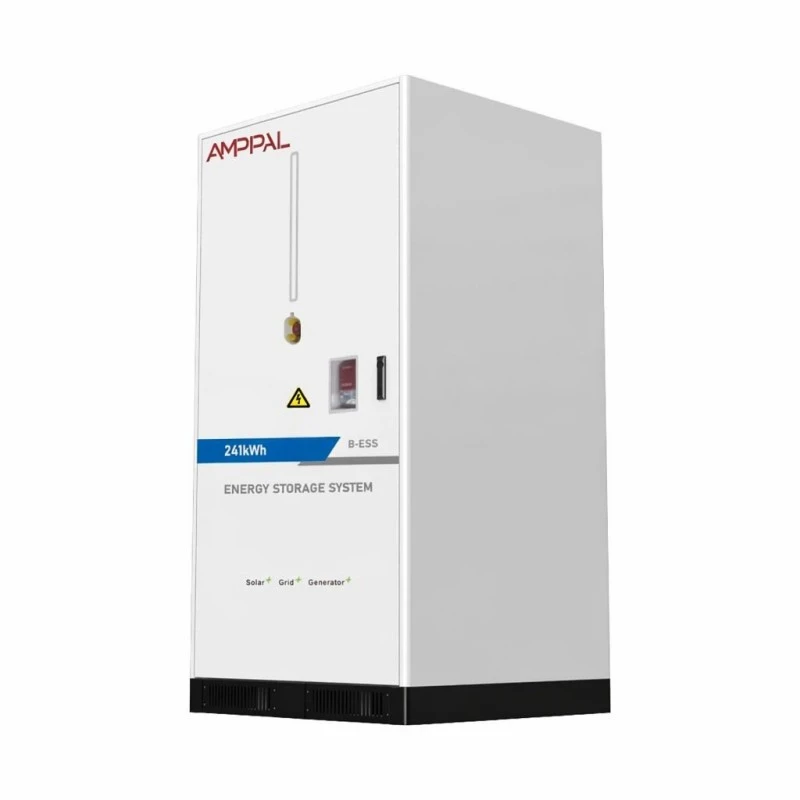

Penyaman udara pintar yang disejukkan, aerosol ditambah perlindungan kebakaran perfluorohexanone, IP54, dan 2050kg dalam kabinet 1095*1210*2120mm pada kedua-dua varian.

Spesifikasi Teknikal

Siapa yang Membeli Kluster Bare

Penyepadu dengan talian PCS sedia ada: kluster menambah storan pada katalog mereka tanpa SKU penyongsang kedua kepada stok dan sokongan.

EPC menyeragamkan satu rakan kongsi bateri di beberapa tapak - kabinet 2050kg yang sama, antara muka komunikasi yang sama, senarai alat ganti yang sama di mana-mana.

Projek menukar loji PV kepada storan berganding DC, di mana kluster terletak pada bas DC penyongsang sedia ada dan penyongsang lama mengekalkan peranannya.

Projek kontena di mana PCS diperoleh secara berasingan oleh pelanggan dan bateri mesti tiba sebagai unit yang diuji kilang dan diperakui secara bebas.

Binaan sandaran untuk tapak perlombongan dan perindustrian di mana seni bina kawalan adalah proprietari dan hanya komponen DC akan masuk ke dalamnya.

Memadankan dan Menyusun dengan PCS Anda

Pemeriksaan pertama ialah voltan. Tetingkap pengendalian kluster - 604~806VDC atau 672~864VDC bergantung pada model - mesti berada di dalam julat input PCS DC dengan jidar di kedua-dua hujungnya, kerana bateri berada dalam tetingkap penuh antara cas kosong dan penuh.

Pemeriksaan kedua ialah jabat tangan. Kelompok ini bercakap CAN, Ethernet dan RS485 sebagai standard dengan pilihan 4G untuk perkhidmatan jauh; EMS anda sama ada bercakap salah satu daripadanya atau mendapat gerbang protokol. Kami menerbitkan peta daftar dengan pek dokumentasi supaya jurutera kawalan anda boleh memetakan SOC, had semasa dan penggera perlindungan tanpa panggilan kilang.

Kapasiti berkembang dengan menambahkan kluster, bukan dengan merakit semula. Kluster 241kWh kedua model yang sama bersambung ke bas DC yang sama secara selari - voltan nominal dipadankan ialah keadaan - dan tapak EMS mengagregatkannya sebagai dua sumber DC. Kuasa kekal terhad oleh PCS; skala tenaga dalam langkah 225 atau 241kWj.

Fail Keselamatan dan Pensijilan

Perlindungan kebakaran adalah dua peringkat: aerosol pada tahap pek, perfluorohexanone untuk volum kabinet - syarikat insurans konfigurasi kini jangkakan pada bateri komersial.

PACK membawa CE dan RoHS; peralatan dihantar dengan UN38.3 dan MSDS, yang merupakan dokumentasi kastam dan penanggung insurans tapak yang diminta untuk melihatnya.

Kepungan IP54 dengan kemasukan bawah DC, memisahkan kawasan kelenjar elektrik dari petak pek di dalam kabinet.

Penyaman udara sejukan pintar memastikan pek 14-15 dalam jalur suhu yang ketat; pengawal memodulasi kipas terhadap suhu sel.

Sampul surat operasi ialah 0°C hingga +50°C, 0-95%RH tanpa pemeluwapan, ketinggian 2000m dengan penurunan di atas - sahkan tapak anda berada di dalamnya sebelum menandatangani.

Setiap kluster melengkapkan ujian berbasikal kilang 0.5CP penuh dengan pengelogan peringkat pek, dan laporan penerimaan dihantar bersama unit.

Bagaimana Kluster Dikumpul di Yueqing

1. Pengambilan sel — Sel LFP 314Ah diambil sampel untuk kapasiti dan rintangan dalaman sebelum binaan bermula.

2. Pemasangan pek — Pek 51.2V/314Ah dikimpal, berwayar dan dipasang dengan pek BMS, kemudian diuji penebat.

3. Fabrikasi kabinet — kepingan keluli dipotong CNC, dibengkokkan, dikimpal dan disalut serbuk dengan perlindungan kakisan.

4. Racking — pek dipasang dalam rentetan 1P224S atau 1P240S dengan bas DC dikilas dan diperiksa.

5. Pemasangan terma dan kebakaran — penghawa dingin, saluran, penjana aerosol dan sistem perfluorohexanone dipasang dan diuji.

6. Pendawaian kawalan — pengawal kluster, gerbang kom dan kelenjar masuk bawah DC ditamatkan dan disahkan.

7. Ujian penerimaan — cas dan nyahcas 0.5CP dengan voltan paras pek dan suhu dicatatkan pada nombor siri.

8. Pembungkusan — kabinet 2050kg diikat pada palet bertetulang, dipasang penunjuk kejutan, dan diletakkan di dalam peti untuk pengangkutan.

Kelompok Mana, dan Berapa Banyak

Pilih model mengikut tetingkap voltan PCS anda dahulu dan sasaran tenaga anda kedua. Bas DC 750-900V menghala ke kelompok 241kWh (672~864VDC); bas 600-800V menghala ke unit 225kWj (604~806VDC). Memaksa ketidakpadanan voltan bermakna mengurangkan bateri atau penyongsang, dan kedua-duanya menjejaskan bayaran balik.

Kemudian kira gugusan terhadap tetingkap penghantaran: setiap gugusan 225kWj menghantar standard 150A ke dalam bas, jadi tenaga berguna dalam tetingkap dua jam ialah apa yang ditukar oleh PCS, bukan papan nama.

Jujur tentang bentuk perolehan. Jika projek anda belum mempunyai PCS dan EMS lagi, kluster kosong ialah titik permulaan yang salah - kabinet atau bekas bersepadu daripada julat kilang yang sama akan mencapai pentauliahan dengan lebih cepat. Kelompok ini adalah untuk pembeli yang sudah memiliki baki timbunan.

Soalan untuk Diletakkan kepada Petikan Kluster

Minta tetingkap voltan, bukan hanya nominal. Kluster yang disebut sebagai '768V' masih boleh menjadi sia-sia jika klip PCS anda pada 850V dan pek mengecas kepada 864V.

Tanya sama ada kom mendaftarkan peta dihantar dengan unit atau hanya selepas semakan NDA - milik kami ada dalam pek dokumentasi.

Tanya bagaimana perlindungan kebakaran dipentaskan: aerosol dan perfluorohexanone kedua-duanya terdapat di sini; sebut harga ejen tunggal menukar fail insurans anda.

Tanya sama ada tuntutan kitaran menyatakan kadar, suhu dan pengekalan - '8000 kitaran' tanpa syarat bukanlah spesifikasi.

Terma komersial: 25-35 hari bekerja untuk kluster standard, waranti lima tahun, MOQ satu unit untuk kerja integrasi prototaip.

Penghantaran Kluster 2050kg

Kabinet berukuran 1095*1210*2120mm dan berat 2050kg pada kedua-dua varian, jadi ia bergerak di atas palet bertetulang dengan poket forklift dan mata angkat untuk kren di mana tapak memerlukannya.

Dengan bateri dipasang, penghantaran adalah barang berbahaya UN3480: kami menyediakan laporan UN38.3 dan MSDS, dan anda harus menambah kira-kira satu minggu masa utama tempahan DG di tempat asal.

Syarat adalah FOB Ningbo atau Shanghai dengan CIF atas permintaan. Satu kluster bagi setiap petak trak ialah beban praktikal untuk pengangkutan jalan; dua muat bekas 20 kaki dengan pendakap jika laluan membenarkan.

Komitmen Perkhidmatan dan Kapasiti

Waranti lima tahun pada pek, penghawa dingin, sistem kebakaran dan pengawal kluster sebagai satu unit yang dihantar.

Pengekalan kapasiti dijamin pada 80% di bawah berbasikal 0.5C yang dinyatakan, ditanda aras dengan log penerimaan kilang.

Pek boleh ditukar dalam medan: pek yang lemah digantikan dalam beberapa jam dengan selebihnya rentetan tidak disentuh, dan BMS mengimbangi semula semasa dimulakan semula.

Diagnostik jauh melalui CAN/Eth/RS485 (4G pilihan) membolehkan jurutera kami membaca data peringkat pek dan hanyut bendera sebelum ia ditunjukkan dalam laporan tenaga tapak.

Perkhidmatan tahunan meliputi pembersihan penapis, pemeriksaan tekanan kebakaran, pengesahan tork dan larian kapasiti; pek ganti dihantar dalam masa 5-7 hari bekerja.

Kesilapan Integrasi Yang Kami Nampak Berulang

Salah: pendawaian kluster ke PCS yang tingkap DCnya hampir tidak bertindih dengan julat bateri. Kanan: sahkan 604~806VDC atau 672~864VDC terletak di dalam tetingkap PCS dengan jidar di kedua-dua hujungnya.

Salah: mencampurkan kluster 225kWj dan 241kWj pada satu bas. Kanan: unit selari mestilah model yang sama supaya voltan nominal bertepatan.

Salah: membiarkan kelenjar kemasukan bawah DC boleh diakses oleh larian air. Kanan: tutup kelenjar semasa pemasangan dan pastikan kawasan alas tiang bersih.

Salah: menganggap IP54 bermakna pendedahan luar di mana-mana sahaja. Kanan: ia bertolak ansur dengan habuk dan percikan, bukan air bertakung - jauhkan gugusan daripada tanah yang mudah banjir.

Salah: melangkau ujian peta comms sebelum memberi tenaga. Kanan: jalankan jabat tangan CAN/RS485 peringkat bangku dengan EMS anda sebelum gugusan disambungkan ke bas.

Apa yang Dilaporkan oleh Penyepadu

Penyepadu sistem di Dubai memasangkan kluster 241kWj dengan PCS 500kW untuk projek hotel pada awal 2025. Jurutera utama mereka berkata peta daftar CAN membolehkan mereka menyelesaikan pemetaan EMS pada sebelah petang, dan laporan ujian kilang menjadikan semakan dokumen pihak berkuasa tempatan mudah - walaupun ekor kabel DC lebih pendek daripada kotak simpang standard mereka, jadi mereka menambah kotak simpang standard mereka.

EPC di Cape Town diseragamkan pada kelompok 225kWj di tiga tapak runcit. Ketua pemerolehan mereka menyatakan kabinet 2050kg yang sama dan senarai alat ganti biasa memudahkan logistik tapak, manakala krew pentauliahan mereka mengadu panel akses perkhidmatan penghawa dingin terletak di sisi yang menghadap dinding dalam susun atur pilihan mereka.

Seorang kontraktor perlombongan di Medellin, Colombia menjalankan dua kluster 241kWh pada satu bas DC di belakang sistem hibrid diesel. Jurutera kawalan mereka mengesahkan konfigurasi selari yang dipegang sepadan dengan SOC seperti yang diiklankan, dan meminta pilihan antena WiFi yang lebih panjang supaya diagnostik kelompok mencapai bilik kawalan tanpa kabel.

Jawab Penyepadu Tanya Sebelum Menandatangani

S: Adakah PCS disertakan?

J: Tidak - ini ialah kluster bateri sebelah DC. Ia diserahkan kepada PCS/EMS anda melalui CAN, Ethernet atau RS485 (4G pilihan).

S: Voltan PCS manakah yang sepadan?

A: Kelompok 225kWh menjangkau 604~806VDC; 241kWh menjangkau 672~864VDC. Semak tetingkap PCS DC anda terhadap julat.

S: Bolehkah saya menjalankan dua kluster secara selari?

J: Ya, kelompok model yang sama pada bas DC yang sama, voltan nominal sepadan, diagregatkan oleh EMS tapak.

S: Apakah arus piawai?

A: 150A setiap kluster pada kadar 0.5CP; PCS mentakrifkan kuasa, kelompok mentakrifkan tenaga.

S: Apakah kecekapan perjalanan pergi balik?

A: Maksimum 88% pada 0.5C untuk satu caj dan satu pelepasan, termasuk alat bantu.

S: Berapa lama sel akan bertahan?

A: Lebih 8000 kitaran pada 0.5C dan 25°C dengan pengekalan sekurang-kurangnya 80%; suhu persekitaran yang lebih tinggi memendekkannya.

S: Adakah ia berfungsi dengan EMS pihak ketiga?

J: Ya - peta daftar adalah sebahagian daripada pek dokumentasi, jadi jurutera anda boleh menyepadukan tanpa panggilan kilang.

S: Apakah masa utama?

J: 25-35 hari bekerja untuk kluster standard, ditambah kira-kira seminggu tempahan barangan berbahaya di tempat asal.
