Sistem Penyimpanan Tenaga Bateri Rumah 10kWj untuk Sandaran dan Suria

Orang sering membandingkan Sistem Penyimpanan Tenaga Bateri Rumah 10kWh untuk Sandaran dan Suria mengikut kilowatt-jam, tetapi itu hanya separuh daripada keputusan pembelian. Separuh lagi ialah sama ada bateri boleh berkomunikasi dengan penyongsang yang telah dipasang. Jika tidak boleh, bateri mungkin tidak berfungsi seperti yang dimaksudkan.

Sistem Penyimpanan Tenaga Bateri Rumah 10kWh untuk Sandaran dan julat Suria meliputi kedua-dua belah. Enam kapasiti daripada 2.56kWj hingga 10.24kWj membenarkan saiz untuk mengukur penggunaan isi rumah dan bukannya angka nominal. Tiga platform voltan — 25.6V, 48V dan 51.2V — sepadan dengan julat input penyongsang hibrid biasa.

Komunikasi adalah RS485, RS232 dan CAN sebagai standard pada setiap varian, dengan WiFi, 4G dan Bluetooth tersedia sebagai pilihan. Sel ialah LFP dalam bekas aluminium, dinilai melebihi 6000 kitaran pada 0.5C dan 25°C dengan sekurang-kurangnya 80% kapasiti dikekalkan.

Di mana Enam Varian Berbeza

Untuk Sistem Penyimpanan Tenaga Bateri Rumah 10kWh untuk Sandaran dan Suria, 2.56kWj datang dua cara: 25.6V100Ah (8S1P) atau 51.2V50Ah (16S1P). Tenaga yang sama, voltan yang berbeza; pemilihan hendaklah berdasarkan tetingkap input DC penyongsang dan bukannya harga.

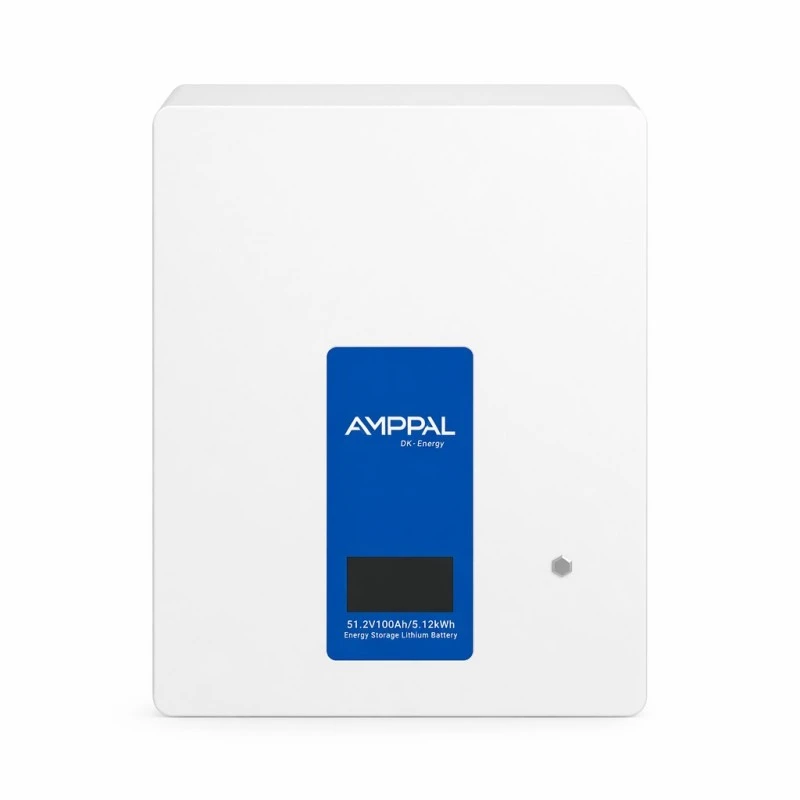

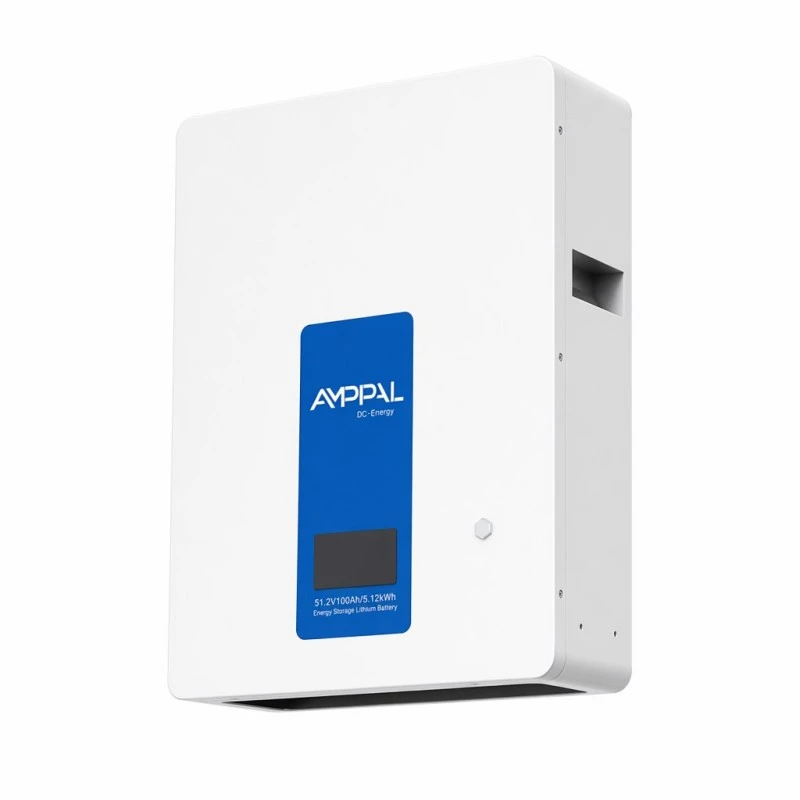

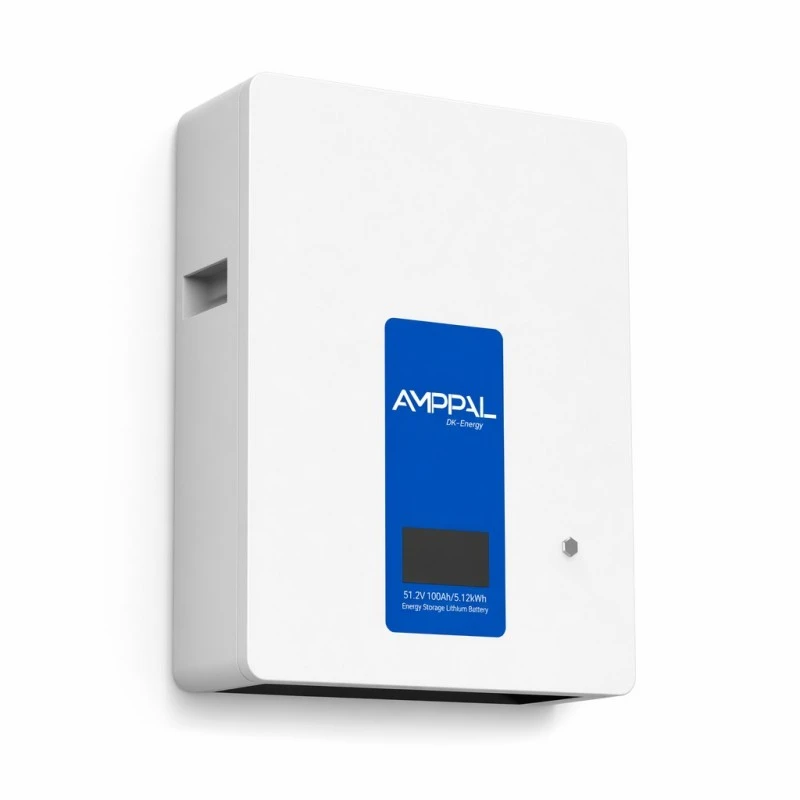

4.8kWj (48V100Ah, 15S1P) dan 5.12kWj (51.2V100Ah, 16S1P) berkongsi badan 440*585*170mm masing-masing pada 42kg dan 46kg. Unit 48V sesuai dengan penyongsang yang lebih lama yang ditentukan sekitar tetingkap 40.5-54VDC.

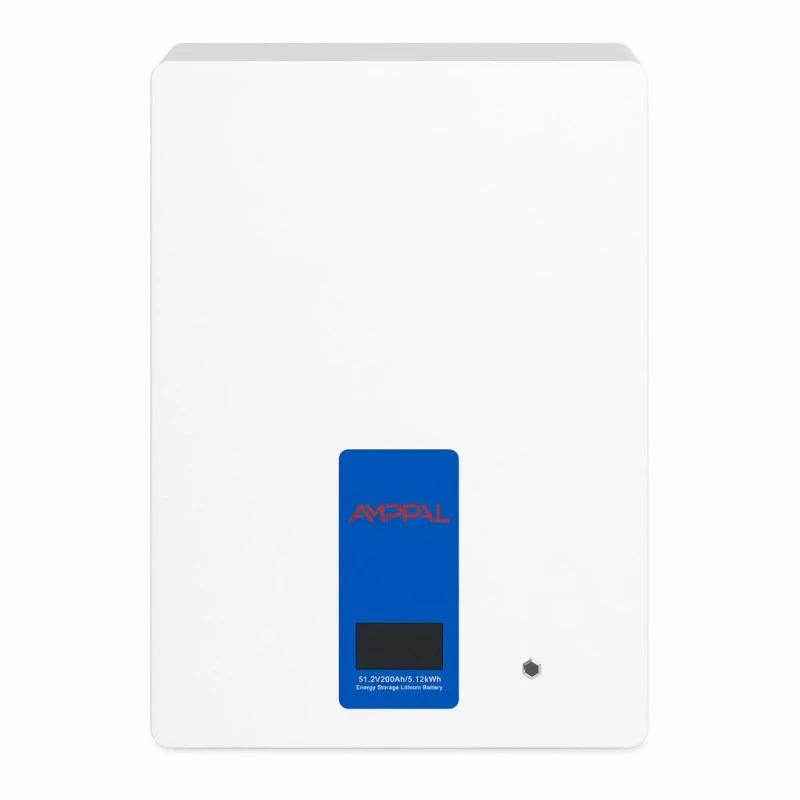

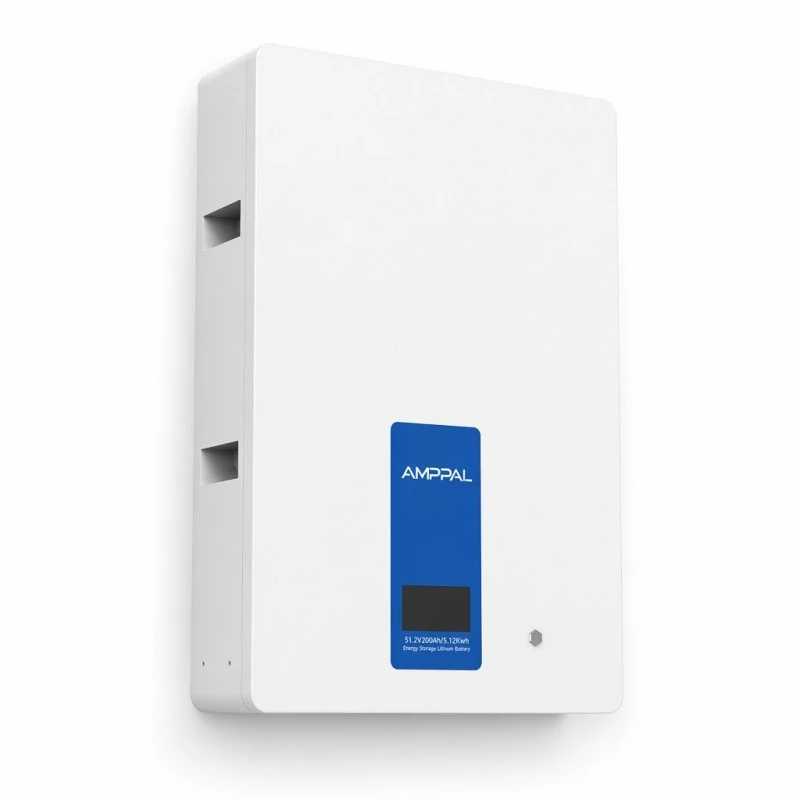

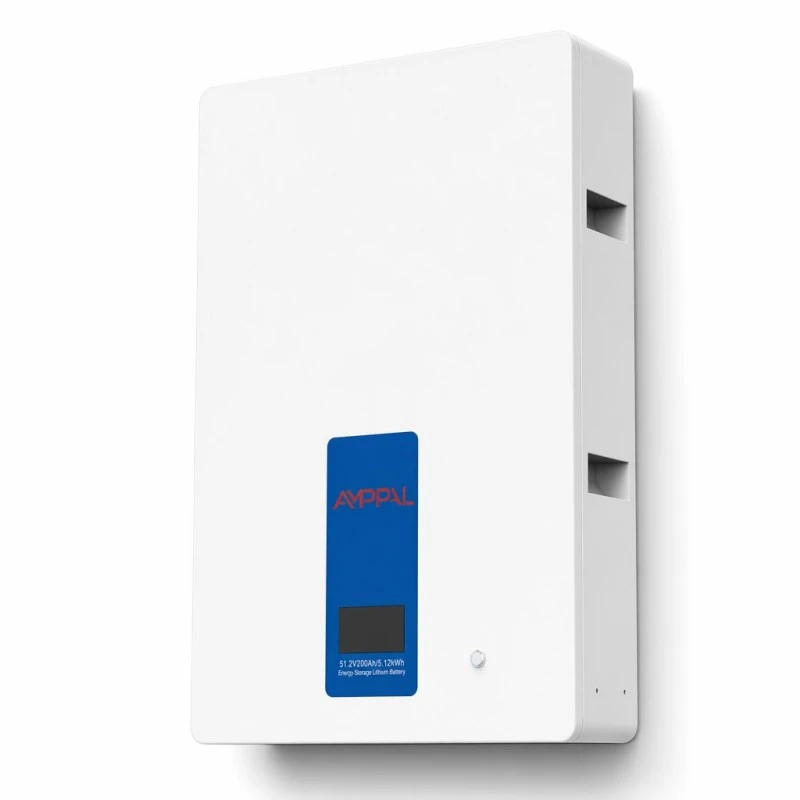

9.6kWj (48V200Ah) dan 10.24kWh (51.2V200Ah) meningkat kepada 540*800*170mm pada 80kg dan 85kg, dan menaikkan arus nyahcas standard daripada 50A kepada 100A.

Nyahcas maksimum ialah 100A pada empat unit yang lebih kecil dan 105A pada pasangan 200Ah; ini menentukan sama ada bateri boleh membawa beban serentak yang berat.

Satu pengecualian: varian 51.2V50Ah mengecas maksimum 50A, separuh daripada 100A unit kecil yang lain. Ini penting dengan tatasusunan besar yang menghasilkan lebihan dengan cepat.

Setiap varian mempunyai peranti penindasan aerosol 12g di dalam pek, penyejukan semula jadi tanpa kipas, dan waranti 5-10 tahun.

Spesifikasi Teknikal

Saiz: Selaraskan Kapasiti Yang Anda Perlukan

Mulakan dengan penggunaan malam dan semalaman, bukan jumlah harian anda. Beban siang hari disampaikan oleh tatasusunan; bateri meliputi masa apabila panel tidak menghasilkan apa-apa. Tarik angka itu dari meter anda selama seminggu penuh.

Isi rumah yang menggunakan 4-6kWj antara matahari terbenam dan matahari terbit disediakan dengan baik oleh unit 5.12kWj. Penggunaan dalam julat 8-10kWj menunjukkan kepada model 10.24kWj.

Kemudian semak terhadap tatasusunan. Bateri yang lebih besar daripada penjanaan lebihan harian anda akan dicas sebahagian sepanjang tahun, yang boleh mengakibatkan kos yang tidak perlu dan penggunaan kitaran yang berkurangan. Tatasusunan 3kW dalam iklim sederhana jarang membenarkan storan 10.24kWj.

Berpasangan Dengan Penyongsang Hibrid Anda

Untuk Sistem Penyimpanan Tenaga Bateri Rumah 10kWh untuk Sandaran dan Suria, keserasian bergantung kepada dua semakan. Pertama, voltan: julat input bateri penyongsang anda mesti mengandungi tetingkap berfungsi pek — 20~29.2VDC untuk unit 25.6V, 40.5~54VDC untuk unit 48V dan 43.2~57.6VDC untuk unit 51.2V.

Kedua, protokol. BMS menyokong RS485, RS232 dan CAN; CAN biasanya digunakan oleh penyongsang hibrid. Sediakan pembuatan dan model penyongsang sebelum membuat pesanan supaya pemetaan protokol boleh disahkan atau fail konfigurasi dibekalkan.

Tanpa komunikasi, bateri mungkin masih mengecas dan menyahcas, tetapi penyongsang tidak dapat membaca keadaan pengecasan atau menguatkuasakan had semasa BMS. Pengurusan berasaskan voltan boleh mempercepatkan penuaan dan tidak menyediakan bacaan SOC yang boleh digunakan dalam apl.

Reka Bentuk dan Pensijilan Keselamatan

Kimia LFP dalam sel prismatik bersarung aluminium — sarung itu mengandungi pembengkakan sel yang memformat kantung. Ini berkaitan untuk bateri yang dipasang di dalam rumah.

Setiap pek mengandungi unit penindasan aerosol 12g yang menyahcas di dalam kepungan pada peringkat terawal kejadian terma, sebelum ia boleh merambat antara sel.

Varian 25.6V100Ah diperakui kepada CE, ROHS, FCC, UN38.3, MSDS dan ISO9001; varian selebihnya membawa CE, ROHS dan FCC.

Ujian UN38.3 dan MSDS diperlukan oleh penghantar barang dan kastam untuk penghantaran litium; kedua-duanya dikeluarkan dengan setiap pesanan.

Setiap pek digredkan kapasiti dan rintangan dalaman dipadankan sebelum pemasangan siri. Dalam rentetan 16S, satu sel lemah menutup kapasiti yang boleh digunakan untuk kesemua enam belas.

Setiap unit melengkapkan kitaran cas dan nyahcas penuh pada ujian sebelum pembungkusan, dengan log BMS dikekalkan pada nombor siri.

Bagaimana Pek Ini Dihasilkan

1. Pengambilan sel — setiap kelompok diambil sampel untuk kapasiti, rintangan dalaman dan voltan litar terbuka terhadap angka yang diisytiharkan oleh pembekal.

2. Penggredan dan pemadanan — sel dibind supaya setiap pek dibina daripada jalur prestasi yang sempit dan bukannya stok campuran.

3. Kimpalan busbar — sambungan siri yang dikimpal dengan laser dan diuji tarik; kimpalan yang lemah muncul beberapa tahun kemudian sebagai sambungan panas.

4. Penyepaduan BMS — papan dipasang, mengimbangi petunjuk dihalakan dan disahkan sel demi sel sebelum penutup ditutup.

5. Pemasangan penutup — kepingan logam dibentuk dan bersalut serbuk dalaman, LCD dan peranti penindasan aerosol dipasang.

6. Pemuatan perisian tegar dan protokol — RS485, RS232 dan CAN diuji terhadap perkakasan penyongsang rujukan.

7. Ujian kitaran penuh — satu cas dan nyahcas lengkap pada arus terkadar dengan voltan paras sel dan suhu direkodkan.

8. Pembungkusan — kadbod berkusyen berbuih, pelabelan barang berbahaya UN3480 digunakan, kemudian dipalletised untuk eksport.

Di Mana Bateri Ini Kepunyaan — dan Di Mana Tidak

Ia bertujuan untuk pemasangan dalaman. IP20 memberikan perlindungan terhadap jari dan objek pepejal melebihi 12mm dan tiada perlindungan terhadap air. Lokasi yang sesuai termasuk garaj, bilik utiliti, ruang bawah tanah atau bilik loji.

Tingkap operasi ialah 0~+40°C dengan kelembapan pada 65±20%RH dan ketinggian sehingga 2500m. Garaj yang tidak dipanaskan dalam iklim yang turun di bawah paras beku akan menahan bateri di luar julat pengecasannya sepanjang musim sejuk. BMS akan menolak pengecasan di bawah 0°C, yang merupakan tingkah laku pelindung biasa dan bukannya kerosakan.

Jika satu-satunya lokasi yang berdaya maju adalah di luar, kabinet luar bertaraf IP diperlukan; produk ini tidak bertujuan untuk pemasangan luaran.

Soalan untuk Diajukan kepada Pembekal Bateri Rumah

Hayat kitaran hendaklah dinyatakan dengan kadar, suhu dan pengekalan bersama-sama. Untuk julat ini ialah >6000 kitaran pada pengekalan 0.5C dan 25°C hingga 80%; nombor kitaran tanpa kelayakan tersebut adalah tidak lengkap.

Sahkan penarafan IP dan lokasi pemasangan yang dibenarkan. Pek IP20 adalah dalaman sahaja.

Sahkan sama ada protokol BMS untuk penyongsang tertentu disahkan atau hanya diterangkan sebagai serasi dengan kebanyakan jenama. Kami mengesahkan model atau menyatakan bahawa ia belum diuji.

Perlindungan waranti hendaklah dinyatakan: tahun kalendar, kitaran, atau kapasiti tertahan. Julat ini membawa 5-10 tahun bergantung pada konfigurasi dan pasaran.

Syarat komersial: MOQ ialah 1 unit untuk varian standard. OEM dan ODM tersedia untuk jenama sel, voltan, dimensi dan warna perumahan; masa memimpin dilanjutkan untuk binaan tersuai.

Pembungkusan, Berat dan Pengangkutan Litium

Dimensi berpakej berjalan 500*520*230mm untuk unit 2.56kWj pada 32kg dan 36kg kasar, 500*630*240mm untuk unit 4.8kWj dan 5.12kWh pada 50kg dan 54kg, dan 600*860mm untuk unit 4.8kWj dan 5.12kWh pada 50kg dan 54kg, dan 600*860mm Unit 10.24kWj pada 86kg dan 92kg kasar. Varian terbesar memerlukan angkat dua orang ke pendakap dinding.

Karton dilapisi buih dengan pek tidak bergerak, dan setiap karton membawa pelabelan kelas 9 UN3480. Pengangkutan laut memerlukan tempahan barangan berbahaya. Pengisytiharan disediakan, dan laporan UN38.3 dan MSDS berjalan dengan dokumen.

Syarat ialah EXW, FOB Ningbo atau Shanghai, dan CIF. Pengangkutan udara berfungsi untuk sampel di bawah peraturan keadaan caj litium, walaupun kebanyakan pengedar bergabung melalui laut. Benarkan masa tambahan untuk penjadualan barangan berbahaya.

Syarat Waranti dan Rupa Kemerosotan

Waranti berjalan 5-10 tahun mengikut varian dan pasaran, meliputi sel, BMS, LCD dan penutup sebagai satu unit.

Kehilangan kapasiti adalah beransur-ansur; melebihi 6000 kitaran pada 0.5C pek mengekalkan sekurang-kurangnya 80%. Bacaan sedikit di bawah papan nama selepas tiga tahun adalah perkara biasa.

Kesalahan boleh didiagnosis daripada log BMS yang dibaca melalui RS485 atau CAN. Fail eksport membenarkan kumpulan sel yang terjejas dikenal pasti tanpa lawatan tapak.

Pek gantian dihantar dari stok; pada pemasangan berbilang pek, satu unit boleh ditukar sementara baki bank terus beroperasi.

Tiada penyelenggaraan rutin diperlukan. Pemeriksaan visual tahunan terminal, bolt pelekap dan kelegaan pengudaraan disyorkan.

Ralat Pemasangan Yang Menyebabkan Panggilan Sokongan

Tidak betul: memasang pek 85kg pada papan eternit. Betul: lekapkan pada batu atau rangka keluli terkadar, dengan pelekap diperiksa terhadap berat kasar varian.

Tidak betul: memasang di garaj yang tidak dipanaskan dalam iklim sejuk. Betul: tetingkap pengecasan bermula pada 0°C. Di bawahnya BMS menyekat pengecasan mengikut reka bentuk.

Tidak betul: menyambung sebelum mengesahkan tetingkap DC penyongsang. Betul: semak 20~29.2V, 40.5~54V atau 43.2~57.6V terhadap lembaran data penyongsang dahulu.

Tidak betul: melangkau kabel komunikasi kerana ia mengecas tanpa kabel. Betul: tanpa CAN atau RS485 penyongsang tidak boleh membaca SOC atau mematuhi had BMS.

Tidak betul: memasukkan unit ke dalam almari bertutup. Betul: ia bergantung pada perolakan semula jadi tanpa kipas. Biarkan kelegaan yang dinyatakan dalam manual atau sel menjadi hangat dan kehilangan nyawa.

Nota Pemasangan Daripada Penggunaan Lapangan

Pemasang di Andalusia telah memasang sekitar tiga puluh unit 10.24kWj bersama penyongsang hibrid sejak 2025. Faedah utama yang dilaporkan ialah mengesahkan protokol CAN terhadap setiap model penyongsang sebelum membuat pesanan, yang mengurangkan isu pentauliahan.

Seorang pemilik rumah di Limassol yang menjalankan dua unit 5.12kWj melaporkan bahawa gandingan berjaya pada percubaan pertama. LCD bersudut sedemikian rupa sehingga sukar dibaca apabila pek berada di atas ketinggian bahu; ini patut dipertimbangkan apabila memilih kedudukan pelekap.

Seorang pengedar di Almaty melaporkan bahawa pelanggan yang memasang di garaj yang tidak dipanaskan mengalami pemotongan pengecasan 0°C dan menganggap kecacatan. Memasukkan keperluan ruang panas dalam dokumen sebut harga menyelesaikan aduan.

Soalan Lazim

S: Kapasiti mana yang harus saya pilih?

J: Untuk Sistem Penyimpanan Tenaga Bateri Rumah 10kWh untuk Sandaran dan Suria, saiz kepada penggunaan semalaman, bukan jumlah harian. 4-6kWj semalaman sesuai dengan unit 5.12kWj; 8-10kWj menunjuk kepada model 10.24kWj.

S: Adakah ia berfungsi dengan penyongsang saya?

A: Sediakan pembuatan dan model. BMS menyokong RS485, RS232 dan CAN; pemetaan protokol disahkan sebelum membuat pesanan.

S: Bolehkah saya memasangnya di luar?

J: Tidak. IP20 tidak menawarkan perlindungan air. Pemasangan dalaman sahaja — garaj, bilik utiliti, ruang bawah tanah atau bilik loji.

S: Apakah perbezaan antara versi 48V dan 51.2V?

A: Tingkap DC. Unit 48V menjalankan 40.5~54VDC, unit 51.2V menjalankan 43.2~57.6VDC. Padankan dengan julat input penyongsang anda.

S: Berapa lama ia akan bertahan?

A: Lebih daripada 6000 kitaran pada 0.5C dan 25°C dengan sekurang-kurangnya 80% kapasiti dikekalkan. Di bawah kayuhan harian ini melebihi lima belas tahun.

S: Bolehkah saya menyambung beberapa pek bersama-sama?

J: Ya, pek voltan dan kapasiti yang sepadan boleh disejajarkan. Berikan saiz bank sasaran untuk mengesahkan konfigurasi.

S: Adakah ia memerlukan penyejukan atau servis?

A: Penyejukan semulajadi, tiada kipas, tiada servis rutin. Pastikan kelegaan pengudaraan bersih dan periksa pemasangan setiap tahun.

S: Apakah pensijilan yang dibawanya?

J: CE, ROHS dan FCC merentas julat, ditambah UN38.3, MSDS dan ISO9001 pada varian 25.6V100Ah. UN38.3 dan MSDS dihantar dengan setiap pesanan.
