Pengecas EV AC Mudah Alih 11kW dengan Reka Bentuk Akrilik untuk Pengecasan Perjalanan dan Rumah

Bukan Kotak Dinding, Alat Kuasa Perjalanan

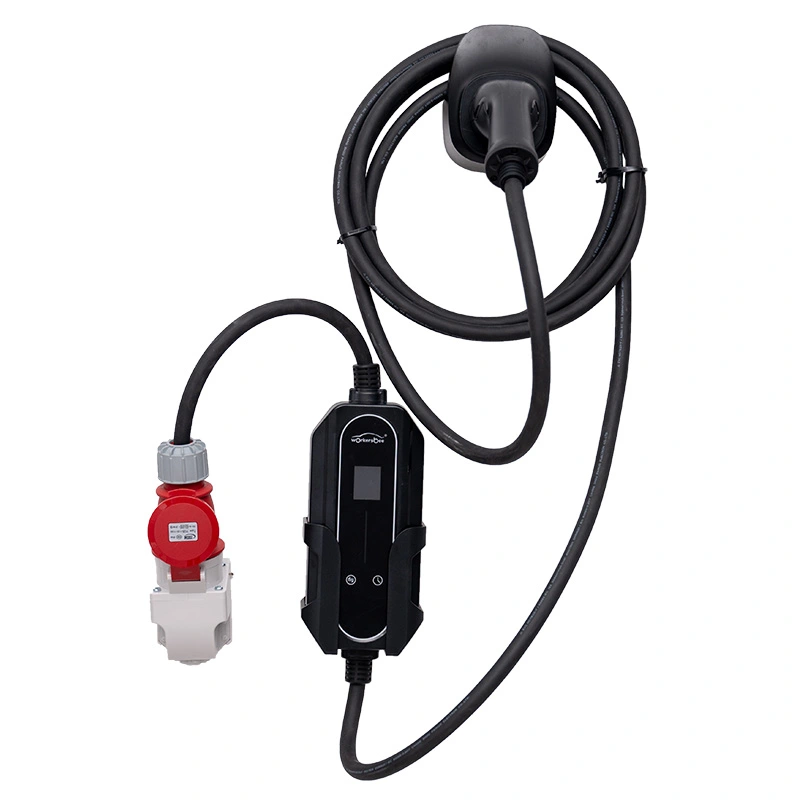

Palam CEE lima pin merah adalah sebab pengecas ini wujud.

Di seluruh Eropah, soket perindustrian 400V merah itu adalah perkara yang paling hampir dengan standard pengecasan universal: ia terletak di tiang tapak perkhemahan, halaman industri, tapak pembinaan dan bangunan ladang dari Portugal ke Finland.

Pengecas EV AC Mudah Alih 11kW dengan Reka Bentuk Akrilik untuk Perjalanan dan Pengecasan Rumah (Jenis Panel Akrilik, AF-AC-11kW) ialah kotak PC/ABS dengan muka akrilik yang digilap dan LCD, direka bentuk untuk menarik 16A setiap fasa dari soket itu dan menghantar 11kW ke kenderaan.

Apabila kotak dinding tiga fasa tetap menghantar anda ke satu bangunan, unit ini menaiki kenderaan dan menukar mana-mana soket merah di benua itu menjadi titik cas. Ia bukan pengganti untuk kotak dinding rumah — ia adalah alat yang berbeza untuk jenis pemanduan yang berbeza.

Mengapa Kemudahalihan Tiga Fasa Penting

11kW daripada input tiga fasa 16A bermakna tiada pemburuan litar 32A; soket 16A merah CEE jauh lebih biasa di tapak perkhemahan dan bengkel berbanding sepupu fasa tunggal 32A birunya.

Kira-kira dua kali daya pemprosesan unit fasa tunggal 7kW — bateri 50 kWj diisi semula dalam masa empat setengah jam.

Panel akrilik dan LCD bertahan dalam pengendalian penggunaan komersial: calar, sentuhan menggunakan bahan api dan penyimpanan yang kasar tidak membosankan bacaan.

Kepungan bertaraf IP55 berdiri di atas tapak terbuka, udara masin pantai dan habuk pembinaan yang akan menyumbat unit yang lebih rendah.

Tetingkap operasi -30℃ hingga +50℃ disahkan dalam ruang iklim — relevan untuk musim sejuk Nordic dan musim padang rumput Asia Tengah.

Kabel lima meter dan badan yang padat membolehkan anda mencapai soket tanpa gimnastik tempat letak kereta, dan unit ini dibungkus rata dalam beg sandang.

Spesifikasi Teknikal

Pasar dan Jalan Raya Unit Ini Dibina Untuk

Jelajah Eropah merentas sempadan: satu pengecas, satu palam merah dan penyambung yang sama berfungsi di Perancis, Jerman, Nordik dan Balkan.

Tapak perindustrian dan pembinaan di mana sambungan tiga fasa sudah wujud dan titik caj kekal memerlukan permit bangunan.

Depoh armada dan syarikat sewa yang memindahkan kenderaan antara tapak dan enggan memasang kotak dinding di setiap halaman.

Pasaran Nordic dan Rusia/Asia Tengah di mana pengecasan sub-sifar adalah fakta musim sejuk, bukan kes sudut.

Acara dan pameran: mengecas kenderaan demo daripada bekalan kuasa acara 380V dan bukannya menjalankan petunjuk sambungan merentasi dewan.

Apa yang Berlaku Secara Elektrik pada 11kW

Tiga fasa 380/400V tiba melalui palam merah CEE dan ditukar, fasa demi fasa, ke dalam litar pengecasan tunggal yang diterima oleh kenderaan. Kotak itu menarik 16A setiap fasa, yang cukup sederhana untuk kebanyakan bekalan gred komersial namun menambah sehingga 11kW daya pemprosesan sebenar.

Sebelum memberi tenaga, unit berjabat tangan dengan kereta di atas juruterbang kawalan Jenis 2 dan mengesahkan pengecas onboard kenderaan boleh mengambil arus tiga fasa. Sesetengah EV hanya mengecas satu fasa walaupun dengan tiga fasa tersedia; kotak melaporkan perkara ini pada LCD dan bukannya gagal secara senyap.

Perlindungan berjalan lebih dalam daripada pemutus isi rumah: voltan lampau, voltan terkurang, beban lampau, litar pintas, kerosakan pembumian, suhu lebih, hentian kecemasan dan arus baki semuanya diperhatikan secara bebas, dengan unit tersandung sendiri di luar talian dan menunjukkan kod.

Oleh kerana input ialah 380VAC ±15%, unit ini bertolak ansur dengan grid luar bandar yang lemah lebih baik daripada pengecas satu fasa dengan kuasa yang sama — voltan melorot yang akan menghalang beban satu fasa 32A diserap dalam tetingkap tersebut.

Sijil Pegawai Sempadan Akan Iktiraf

Sijil CQC, CE dan TUV dikeluarkan setiap model dan kelompok, dengan nombor laporan sedia untuk diserahkan kepada broker kastam atau pihak berkuasa pensijilan.

Setiap unit diuji 100% — kekuatan dielektrik, rintangan penebat dan kesinambungan tanah — sebelum penutup ditutup, bukan diambil sampel.

Pembakaran muatan penuh selama 30 minit selepas pemasangan; unit mesti memegang 11kW tanpa hanyutan terma sebelum ia dibenarkan ke dalam bungkusan.

Ujian habuk dan semburan IP55 meliputi kotak lengkap yang dipasang, termasuk sambungan panel akrilik dan kelenjar kabel.

Ketahanan peringkat kelompok: penyentuh berbasikal ke 10,000 operasi dan semburan garam 96 jam pada papan kawalan dan LCD.

Pengesahan ruang iklim merentasi -30℃ hingga +50℃, dengan tingkah laku permulaan didokumentasikan pada keterlaluan sejuk.

Dari Papan ke Kotak: Laluan Binaan

Laluan bermula dengan papan kawalan: pemasangan pilih-dan-tempat, pematerian gelombang, kemudian salutan selaras untuk melindungi elektronik daripada pemeluwapan — risiko sebenar dalam pasaran iklim sejuk di mana unit bergerak antara -20℃ udara dan kabin hangat.

Perumahan PC/ABS dibentuk pada sel robotik yang dibangunkan dengan FANUC dan TRUMPF di kilang AMPPAL di Yueqing, Zhejiang; panel akrilik dipotong CNC dan digilap dalam kemudahan yang sama, dan produk AC dan DC tidak pernah berkongsi talian pemasangan.

Pemasangan berlangsung melalui pemasangan peringkat kuasa, pemasangan RCD dan penyentuh, pengedap kelenjar kabel, pemasangan panel dan bangku ujian dua peringkat; setiap operator mencatatkan langkah terhadap nombor siri unit.

AMPPAL, yang diasaskan pada 2014, kini menjalankan kapasiti tahunan melebihi satu juta unit pengecasan dan telah menghantar lebih daripada satu juta keseluruhannya. QC akhir pada setiap unit mudah alih adalah manual: rasa selak, pelepasan ketegangan kabel, kemasan panel — butiran yang disentuh pengguna setiap hari.

Semakan Realiti Tiga Fasa: Di Mana Unit Ini Sesuai (dan Di Mana Ia Tidak)

Ambil unit 11kW jika pemanduan anda kerap melintasi sempadan atau bekerja dari tapak dengan bekalan tiga fasa, dan jika pengecas onboard kenderaan anda benar-benar menerima tiga fasa — semak helaian spesifikasi kereta dahulu, kerana kereta satu fasa sahaja akan mengecas kira-kira satu pertiga daripada keupayaan kotak.

Biarkan ia dalam katalog jika satu-satunya sumber kuasa anda ialah soket fasa tunggal isi rumah: unit ini adalah tiga fasa mengikut reka bentuk, dan tiada penyesuai menukar fasa tunggal 220V kepada 11kW. Untuk rumah fasa tunggal tulen, model mudah alih 7kW adalah sesuai.

Biarkan jika anda mengecas kenderaan yang sama setiap malam di garaj tetap — kotak dinding yang dipasang dengan pengurusan beban mengalahkan unit mudah alih pada harga dan kekemasan.

Dan jika anda memerlukan pengecasan pantas 22kW atau DC, kotak ini adalah alat yang salah sama sekali; mereka memerlukan AC tiga fasa pada 32A atau pengecas DC sama sekali.

Mengapa Pengedar Stok Talian 11kW

Produk dengan pembeli yang jelas dan kurang mendapat layanan: pengendali komersial dan pengembara EV jarak jauh yang tidak boleh menggunakan pengecasan isi rumah.

Masa utama 15-20 hari bekerja pada konfigurasi standard; Penjenamaan OEM pada panel akrilik dan pembungkusan berjalan dalam jadual yang sama.

MOQ sederhana membolehkan pengimport mengesahkan niche tiga fasa sebelum melakukan ruang kontena.

Palam CEE merah 16A yang dikonfigurasikan kilang, pistol Jenis 2 (GB/T atas permintaan) dan sijil — CE/TUV/CQC — disediakan untuk pasaran destinasi.

AMPPAL mengeksport ke 40+ negara, mengendalikan 200+ stesen pengecas itu sendiri dan membekalkan projek seperti tapak hidrogen hijau NEOM; pasangan anda bukan syarikat perdagangan tetapi pengilang.

Berkotak-kotak, Berpalet, dan Di Luar Pintu

Setiap unit 11kW dihantar dalam kadbod sedia runcit yang direka untuk rangkaian kurier dan paparan rak, kerana kategori ini banyak dijual dalam talian. Jumlah berat karton mendarat sekitar 8-10 kg termasuk kabel 5 meter — cukup ringan untuk pengangkutan udara apabila pengedar memerlukan stok yang cepat.

Pesanan kontena membungkus 80-120 karton setiap muatan 20 kaki bergantung pada saiz karton, dipalet, dibalut regangan dan dilabelkan pada tanda pembeli.

Dokumentasi bergerak dengan barangan: invois komersial, senarai pembungkusan, sijil CE/TUV/CQC dan laporan ujian, yang memastikan import elektrik tiga fasa bergerak melalui kastam di 40+ negara.

Perkhidmatan Merentasi Sempadan

Waranti 2 tahun yang terikat pada nombor siri, diberikan melalui rangkaian eksport AMPPAL walaupun apabila unit bertukar negara.

Papan ganti, modul LCD dan set kabel diisi dan dihantar dalam tempoh 5 hari bekerja selepas pengesahan.

Diagnosis melalui kod kerosakan LCD melalui e-mel atau WhatsApp — kebanyakan kes diselesaikan tanpa mengembalikan perkakasan.

Kemas kini perisian tegar dan Program Mini APP diedarkan melalui portal kilang untuk hayat perkhidmatan produk.

Panduan penjagaan iklim sejuk disertakan: biarkan unit panas hingga melebihi -10 ℃ sebelum mengecas muatan penuh dalam keadaan sejuk yang melampau.

Lima Kesilapan Medan Yang Selalu Kami Lihat

Salah: andaikan setiap soket merah tapak perkhemahan diberi penarafan 16A — ada yang 32A, ada yang tidak dilabel. Kanan: periksa plat penarafan soket; unit menarik 16A setiap fasa dan selamat pada kedua-duanya, tetapi kabel dan palam mesti sepadan.

Salah: letak kenderaan dengan kabel terbentang di laluan pejalan kaki. Kanan: halakan kabel di atas kepala atau di bawah tikar dan selamatkan pistol selepas mencabut plag.

Salah: menggunakan soket fasa tunggal 16A biru melalui penyesuai buatan sendiri. Kanan: gunakan hanya sambungan lima pin merah CEE tulen yang unit itu dibina.

Salah: menutup sarung semasa unit panas daripada sesi pengecasan penuh. Kanan: biarkan ia melahu beberapa minit dan simpan kering dan bergelung longgar.

Salah: mengabaikan amaran LCD dan terus memandu. Kanan: baca kod, kosongkan punca kesalahan dan hubungi kami dengan kod jika ia berulang.

Suara Dari Lorong Jarak Jauh

Sebuah firma logistik Finland menjalankan empat EV penghantaran antara Helsinki dan Lapland. Pengurus armada mereka: 'Pada -25 ℃ unit bermula dan memegang 11kW di mana dua pengecas fasa tunggal yang kami cuba berhenti begitu sahaja. Kami berharap kabel itu adalah enam meter bukannya lima — salah satu ela kami memaksa sudut letak kereta yang ketat.'

Seorang pengimport yang berpangkalan di Kazakhstan menjual model 11kW kepada kontraktor perkhidmatan perlombongan: 'Tapak mempunyai penjana diesel tiga fasa, bukan stesen pengecas. Kotak ini menukarkan sambungan penjana kepada titik cas dalam beberapa minit. Panel akrilik telah mendapat pukulan dan masih kelihatan baru, yang mengejutkan kami.'

Pasangan Jerman yang melawat Scandinavia selama dua bulan menulis kepada kami pada pertengahan perjalanan: 'Setiap tapak perkhemahan dengan soket merah CEE menjadi caj semalaman penuh. Kami merancang sekitar soket biru sebelum dan menyia-nyiakan memburu pagi. Satu-satunya kekecewaan ialah tapak perkhemahan Perancis yang soket merahnya terletak di belakang pintu pagar berkunci - tiada pengecas menyelesaikannya.'

Soalan Lazim Merentasi Sempadan

S: Palam manakah yang digunakan oleh unit 11kW?

J: Palam industri tiga fasa CEE merah lima pin, 16A, 400V — piawaian yang terdapat di seluruh tapak perkhemahan, ladang dan bengkel Eropah.

S: Bolehkah ia mengecas dari soket fasa tunggal isi rumah?

J: Tidak. Ia memerlukan tiga fasa 380/400V; pada bekalan satu fasa unit tidak akan bertenaga, mengikut reka bentuk.

S: Pengecas onboard kereta saya — adakah ia akan menerima 11kW?

J: Hanya jika ia menyokong pengecasan AC tiga fasa; semak spesifikasi kenderaan, kerana banyak EV kompak adalah terhad fasa tunggal.

S: Seberapa pantas ia benar-benar dicas?

J: Kira-kira 50 kWj dalam kira-kira 4.5 jam pada output penuh — perhentian semalaman menambah jarak pemanduan sehari penuh.

S: Adakah penarafan -30℃ boleh dipercayai?

J: Ia adalah ruang iklim yang disahkan, dengan permulaan diuji pada tahap sejuk yang melampau; kami masih menasihati memanaskan unit sebelum sesi beban penuh dalam keadaan sejuk yang mendalam.

S: Adakah ia berfungsi di negara dengan rangkaian tiga fasa 230V?

A: Tetingkap input 380VAC ±15% meliputi kebanyakan rangkaian Eropah 400V; untuk grid bukan standard sahkan voltan fasa ke fasa anda dengan kami pada masa pesanan.

S: Apakah dokumen yang saya dapat untuk kastam?

A: Sijil CE, TUV dan CQC, laporan ujian, invois komersial dan senarai pembungkusan, disediakan untuk eksport ke 40+ negara.

S: Adakah ia sebenarnya mudah alih?

J: Sekitar 8-10 kg dibungkus, dengan pilihan sarung tangan — cukup berat untuk dirasakan industri, cukup ringan untuk bergerak seorang.
