Stesen Pengecasan EV Ultra-Pantas Berbilang Pistol 360kW untuk Hab Pengecasan Lebuhraya

Apa yang Ditanyakan oleh Kabinet 360kW tentang Tapak Di Sekitarnya

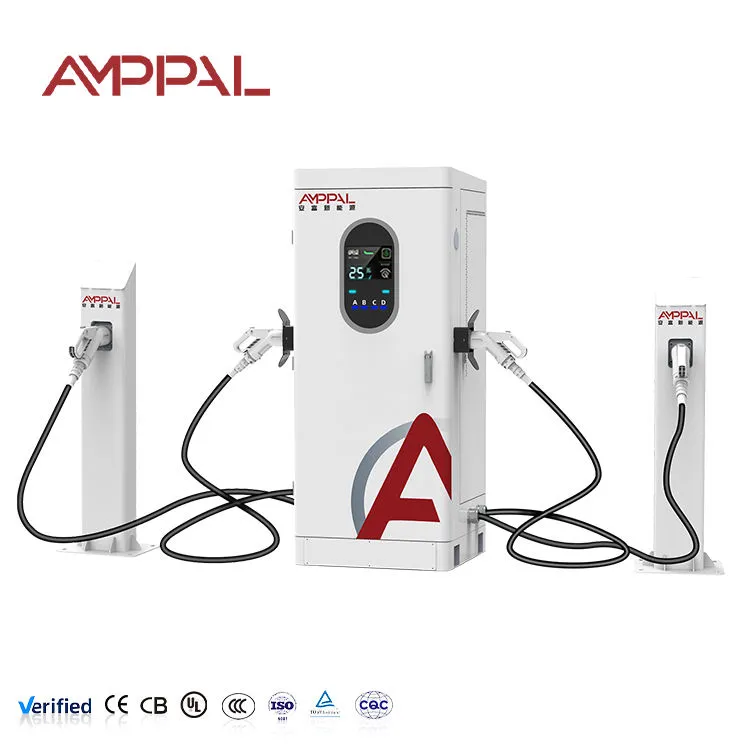

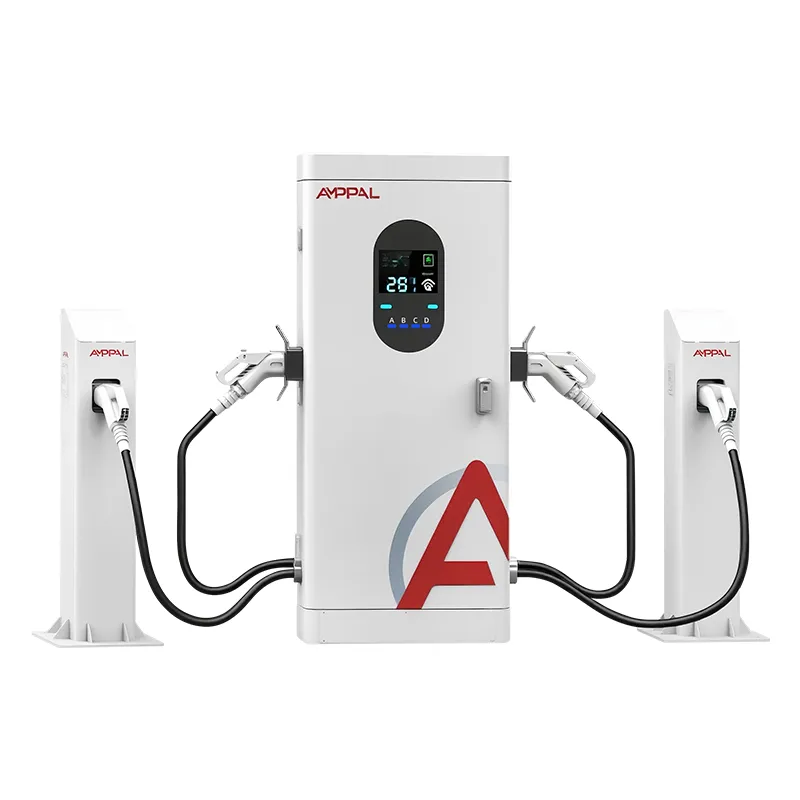

Sebelum kabel pertama ditarik, kabinet 360kW memaksa pemilik tapak menjawab soalan yang dielakkan oleh kebanyakan pemasang: dari mana datangnya tenaga pada beban penuh? AF-DC-360-Y-D-Z-4-H ialah pengecas DC bersepadu empat pistol yang mengeluarkan sehingga 360kW daripada satu suapan AC380V dan mengedarkannya merentasi kedudukan A/B/C/D. Di atas kertas yang merupakan pengecas; dalam praktiknya ia adalah pencawang kecil dengan skrin sentuh. Kabinet dengan senang hati akan menuntut input penuhnya — persoalannya ialah sama ada pengubah, penyuap dan struktur tarif anda boleh menerima kesan tanpa drama.

Itulah sebabnya halaman ini ditulis untuk jurutera projek dan pemilik tapak, bukan hanya perolehan: kapasiti input, caj permintaan, gelagat terma pada output penuh empat pistol dan peranan jalur lampu LED dalam lot yang besar. Dapatkan keempat-empat ini dengan betul dan kabinetnya boleh dipercayai. Silapkan mereka dan setiap bil bulanan adalah satu kejutan.

Keputusan Reka Bentuk Yang Penting pada Muatan Penuh Empat Pistol

360kW penuh boleh dicapai tetapi jarang berlaku: pada siling 250A, kereta 800V berseorangan mengambil masa sehingga 200kW; kumpulan penuh muncul apabila beberapa kenderaan 800V mengecas bersama — reka bentuk untuk purata, bukan nombor pemasaran.

OCPP 1.6/2.0 had pengurusan beban jumlah cabutan dari bahagian belakang, jadi kabinet boleh hidup pada suapan yang lebih kecil daripada 360kW.

Mesra storan: kabinet berfungsi dengan baik dengan penimbal bateri — cas penimbal di luar puncak, biarkan ia membawa kesibukan pagi, potong caj permintaan.

Derating diterbitkan, tidak ditemui: lengkung terma menyatakan keluaran yang mampan pada ambien 50C dengan keempat-empat senapang panas.

Jalur lampu LED berganda sebagai papan tanda lot pada waktu malam: keadaan warna (melahu/mengecas/kesalahan) dibaca dari 30 meter, jadi pemandu berhenti berputar.

Pemeteran per-gun dan telemetri OCPP penuh membekalkan sistem pengurusan tenaga yang didiami oleh pengendali hab.

Spesifikasi Teknikal

Di mana Kabinet 360kW Milik (dan Di Mana Ia Tidak)

Plaza perkhidmatan lebuh raya dengan bajet transformer sebenar dan trafik 24 jam.

Hab armada bandar mengelektrik berpuluh-puluh kenderaan semalaman, dengan solar atau storan di tapak.

Logistik dan tempat pemindahan barang di mana trak dan van tiba dalam gelombang.

Lapangan hadapan terminal lapangan terbang dan koc dengan kediaman yang lama dan daya tampung yang tinggi.

Bukan untuk tapak di bawah 250kW input yang tersedia — kabinet jujur ​​tentang apa yang diperlukan, dan begitu juga tapak tersebut.

Strategi Terma dan Penurunan Dibawah Output Penuh

Kabinet menarik 360kW hanya apabila tapak membenarkannya dan kenderaan memintanya. Di dalam, udara paksa menyejukkan modul kuasa, dengan pengambilan di bahagian berventilasi; pengawal memantau suhu modul secara berterusan dan memangkas keluaran di sepanjang lengkung penurunan nilai yang diterbitkan sebelum apa-apa tersandung. Tengahari Ogos yang panas pada 50C mungkin menyaksikan pengeluaran dihadkan di bawah nominal - perdagangan yang disengajakan, bukan kegagalan.

Bahagian grid, aritmetik adalah mudah: 360kW pada suapan tiga fasa 380V bermakna kira-kira 550A arus talian pada beban penuh, yang menentukan pemutus, keratan rentas kabel dan ruang kepala pengubah anda. Kebanyakan tapak hab menyuap kabinet daripada pengubah 400-500kVA atau membahagikan tapak tersebut kepada dua suapan. Pengurusan beban OCPP juga boleh mengehadkan kabinet pada, katakan, 300kW semasa tingkap puncak utiliti manakala penimbal bateri menutupi selebihnya — kabinet menganggap penutup sebagai jumlah baharu dan membahagikannya antara senjata api yang sibuk.

Jalur LED memperoleh simpanannya pada skala ini. Pada halaman hadapan yang gelap dan sibuk, warna dan coraknya yang berkelip memberitahu pemandu dari 30 meter pistol mana yang percuma, yang sedang mengecas, yang rosak. Pusingan pusingan yang lebih sedikit bermakna baris gilir yang lebih pendek dan data OCPP setiap senapang membolehkan anda menyemak kesan jalur pada daya pemprosesan selepas sebulan.

Jejak Pensijilan pada Kabinet Skala Hab

Ujian jenis kabinet penuh: EMC, tahan dielektrik, pembumian pelindung — fail yang sebenarnya akan dibuka oleh jurutera operator grid anda.

Semburan garam 96 jam pada kandang dan senjata api; tapak hab pantai memandang serius perkara ini.

Rendam terma 50C dengan data penurunan yang diterbitkan bersama-sama.

Pengesahan kemasukan IP54 pada anjing laut dan kelenjar.

CE, TUV, UL, CB, CCC semasa, serta rekod ujian terbina bersiri bagi setiap unit.

Panduan Kilang: Tempat Kabinet 360kW Dibina

1. pemotongan laser TRUMPF dan lenturan CNC di Yueqing; salutan serbuk dengan pensampelan semburan garam kelompok.

2. PCBA pada talian DC khusus, berasingan daripada pemasangan AC.

3. Bar bas dikawal tork dan penyepaduan modul kuasa — pada 360kW sambungan longgar adalah risiko kebakaran, jadi setiap sambungan direkodkan.

4. Pendawaian empat pistol dengan penyentuh setiap kedudukan dan pemeteran.

5. Denyar perisian tegar dan jabat tangan OCPP terhadap hujung belakang ujian, termasuk skrip pengurusan beban.

6. Burn-in beban penuh pada bank perintang dengan log per unit.

7. QC akhir dan siri.

8. Pembungkusan — masa utama standard ialah 15-20 hari bekerja, dan talian kapasiti tahunan 1 juta+ unit menyimpan pesanan besar mengikut jadual.

Memilih Kabinet Hab: Kuasa, Grid dan Segala-galanya

Mulakan dengan grid, bukan kabinet. Tanya apa yang sambungan anda boleh sampaikan secara berterusan, bukan apa yang boleh bertahan seminit. Jika jawapannya adalah di bawah 300kW, kabinet 360kW harus dijalankan dengan penutup atau storan OCPP — atau anda harus bersaiz sehingga 240kW dan membelanjakan wang yang disimpan untuk unit kedua kemudian.

Di mana kabinet ini adalah jawapan yang salah: tapak yang melihat satu kenderaan pada satu masa tidak memerlukan empat senjata api; tapak tanpa laluan naik taraf pengubah tidak boleh mengehoskannya secara jujur; dan tapak yang tarifnya menghukum permintaan serentak yang tinggi memerlukan pelan penyimpanan dan penutupan yang ditandatangani sebelum pembelian, bukan selepas bil pertama.

Nota Perolehan untuk Projek Hab Besar

Projek hab secara langsung atau mati berdasarkan dokumentasi: Sijil CE, TUV, UL, CB, CCC serta rekod ujian bersiri dihantar bersama pesanan dan meja eksport kami menyediakan set dokumen penuh untuk 40+ negara.

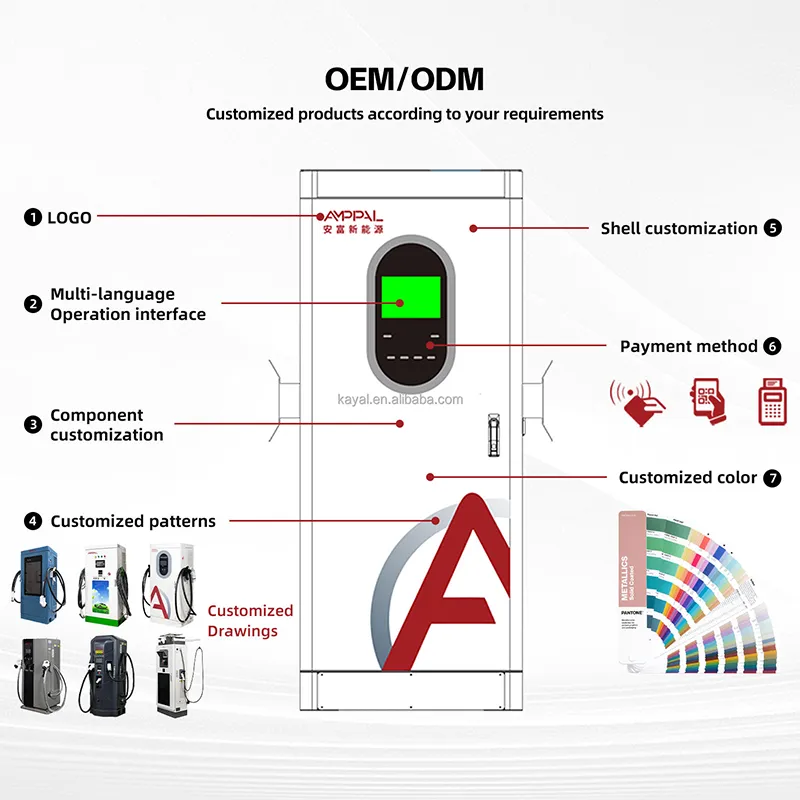

OEM/ODM pada skala hab: livery korporat, penamaan bahagian belakang, konfigurasi penyambung setiap kedudukan (CCS1/CCS2/GB/T/CHAdeMO/NACS) pada masa pesanan.

Masa utama 15-20 hari bekerja dengan slot pengeluaran untuk pesanan berbilang unit; Syarat MOQ setiap model dalam sebut harga.

Kilang itu adalah pengendali: 200+ stesen dikendalikan oleh pasukan kami sendiri dan 500 unit penyejuk cecair yang dibekalkan untuk projek hidrogen hijau NEOM Saudi — rujukan skala hab, bukan hanya data makmal.

Pakar "gergasi kecil" 260 orang yang diasaskan pada 2014 di Yueqing, mengeksport ke 40+ negara — satu kilang, satu pemilik yang bertanggungjawab.

Perancangan Pengangkutan untuk Pelancaran Skala Hab

Setiap kabinet dihantar tegak di dalam peti kayu berhampiran 2.0 x 0.95 x 1.0 m dengan petak pistol yang dipotong busa; berat kasar dan dimensi peti ada dalam senarai pembungkusan sebelum penghantaran. Pelancaran hab beberapa kabinet berkongsi satu slot pengeluaran dan satu tetingkap penghantaran.

Stow kontena disahkan setiap pesanan — enam peti berturut-turut setiap 40 kaki HQ di bawah pelan standard kami, disemak semula mengikut dimensi sebenar setiap kali. Modul ganti dan kit senjata bergerak dalam bekas yang sama untuk memastikan bahagian pentauliahan bersama-sama.

Terma perdagangan FOB, CIF, CFR atau DDP daripada Yueqing dengan dokumen eksport penuh. Untuk projek hab, kami juga membekalkan dokumen pemasangan: gambar rajah pendawaian, lukisan asas dan panduan konfigurasi pengurusan beban.

Struktur Sokongan untuk Operator Hab

Dua tahun setiap kabinet. Pada skala hab kami menasihatkan memegang satu modul ganti dan satu pemasangan senjata di tapak daripada menunggu di atas pengangkutan.

Penghantaran 48 jam untuk alat ganti yang disediakan dari Zhejiang apabila alat ganti di tapak digunakan.

Diagnostik OCPP jauh dan sokongan perisian tegar; skrip pengurusan beban ditala dengan jurutera kami.

Tingkap penyelenggaraan suku tahunan: pembersihan penapis, tork semula bar bas, keempat-empat kenalan pistol diperiksa.

Pentauliahan penyeliaan melalui panggilan video, serta dokumen penyerahan operasi untuk kakitangan syif anda.

Peraturan Operasi Peringkat Tapak untuk 360kW

Salah: membiarkan kabinet berjalan tanpa dihadkan ke dalam tarif dengan caj permintaan yang kejam. Kanan: menetapkan had beban OCPP setiap tetingkap masa — tenaga tiba kemudian, bil mengecut.

Salah: menyekat bahagian masuk dengan papan tanda atau bollard. Kanan: 40 cm ruang kosong dan pemeriksaan penapis bulanan; aliran udara ialah sistem penyejukan.

Salah: menjangkakan 360kW penuh pada ambien 50C. Kanan: membaca keluk penurunan dalam manual dan memberitahu pasukan tapak perkara yang sebenarnya disampaikan oleh Ogos.

Salah: letakkan modul ganti di mana-mana yang lembap. Kanan: menyimpan alat ganti di dalam rumah; modul lembap yang dipasang beberapa bulan kemudian gagal awal dan menyalahkan pengecas.

Salah: menggunakan warna jalur LED sebagai hiasan. Kanan: menyeragamkan makna warna pada papan tanda tapak supaya pemandu malam membacanya serta-merta.

Nota Operator Daripada Hab Daya Tinggi

Pengendali plaza perkhidmatan lebuh raya di Arab Saudi memasangkan kabinet dengan penimbal bateri dan solar atas bumbung. Pada musim puncak penampan membawa tergesa-gesa pagi manakala suapan grid kekal di bawah penutupnya; dia menghargai pengurusan beban OCPP kerana memastikan bil permintaan tidak berubah. Aduannya: pada 50C kabinet berkurangan lebih awal daripada yang dia jangkakan — keluk manual itu betul, tetapi dia berharap jualan mendahuluinya.

Hab logistik di Jerman mengendalikan trak dan van melalui dua kabinet. Jalur LED memotong waktu malam mengelilingi secara terukur — pemandu menyasarkan bar hijau dan bukannya membaca skrin. Isu kecil: peti kontena pertama tidak mempunyai mata yang terangkat, jadi anak kapalnya memasang tali; kami menambah mata kepada penghantaran kemudian.

Sebuah depot bandar di Turki menyepadukan kabinet dengan sistem pengurusan tenaganya; Data OCPP per-gun kini menyalurkan laporan kos armada bulanan. Keluhan kecil: kemas kini perisian tegar memerlukan tetingkap penyelenggaraan, yang mana depoh 24 jam mesti merancang - penjadualan kemas kini jauh ada pada peta jalan kami.

Soalan Lazim Hab & Grid

S: Apakah pengubah yang saya perlukan untuk kabinet 360kW?

J: Rancang untuk arus talian beban penuh kira-kira 550A pada suapan 380V; kebanyakan tapak menggunakan pengubah 400-500kVA atau terbahagi kepada dua suapan. Sahkan voltan dan kod tempatan sebelum membuat pesanan.

S: Bolehkah kabinet berjalan pada sambungan yang lebih kecil?

J: Ya — pengurusan beban OCPP menghadkan jumlah cabutan dari bahagian belakang, jadi kabinet boleh beroperasi pada, katakan, elaun 250kW dengan pendikitan semasa puncak. Anda membeli kabinet penuh dan mengembangkan grid kemudian.

S: Bagaimanakah storan berpasangan dengan kabinet ini?

J: Cas bateri di luar puncak, nyahcaskannya ke waktu pagi, dan biarkan penutup kabinet mengekalkan grid di bawah ambang caj permintaan. Jurutera kami akan menyemak skim kawalan dengan penyepadu anda.

S: Adakah output penuh empat pistol memanaskan kabinet?

J: Pengawal memangkas sepanjang lengkung penurunan nilai yang diterbitkan sebelum sebarang perjalanan. Pada ambien 50C, 360kW penuh mungkin tidak mampan untuk sesi yang panjang; keluk manual memberitahu anda apa yang diharapkan.

S: Apakah maksimum kereta tunggal sebenar?

A: Terhad oleh siling 250A: kira-kira 200kW pada 800V, kira-kira 100kW pada 400V. 360kW penuh hanya muncul apabila beberapa kenderaan 800V berkongsi kolam.

S: Penyambung mana yang boleh saya konfigurasikan?

A: CCS1, CCS2, GB/T, CHAdeMO dan NACS, diperuntukkan bagi setiap kedudukan pada masa pesanan. Konfigurasi campuran untuk armada campuran adalah standard.

S: Apakah alat ganti yang perlu disimpan oleh hab di tapak?

J: Satu modul kuasa dan satu pemasangan pistol bagi setiap kabinet adalah nasihat kami; kedua-duanya boleh ditukar panas dan dilindungi oleh waranti dua tahun, dengan penghantaran 48 jam apabila stok di tapak kehabisan.

S: Masa utama dan dokumen untuk pelancaran 3-5 kabinet?

A: 15-20 hari bekerja dari deposit; peti dihantar dalam satu tetingkap dengan dokumen eksport penuh, rekod ujian bersiri dan dokumen pemasangan.
