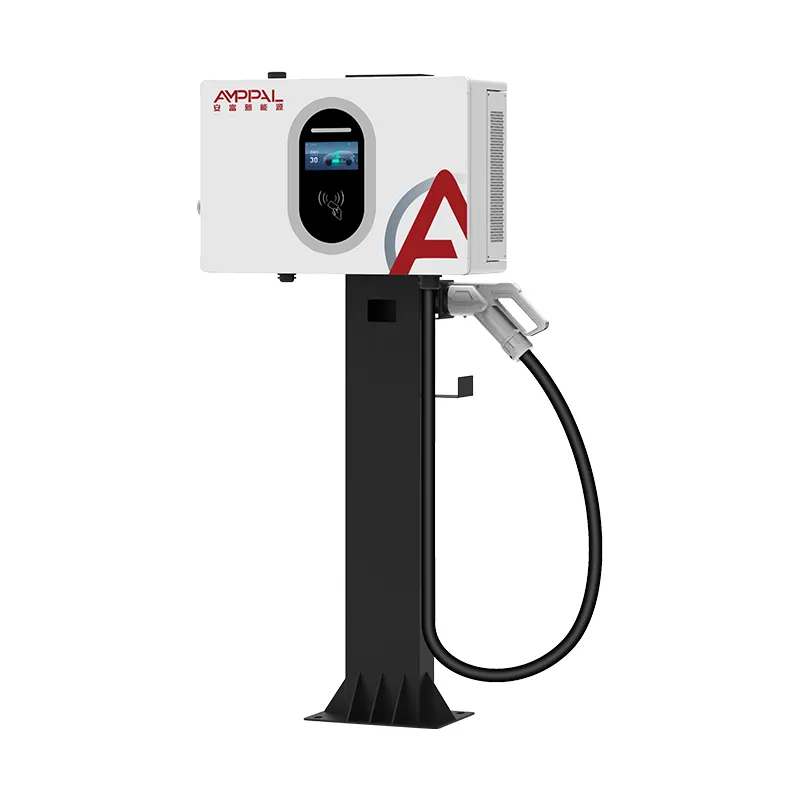

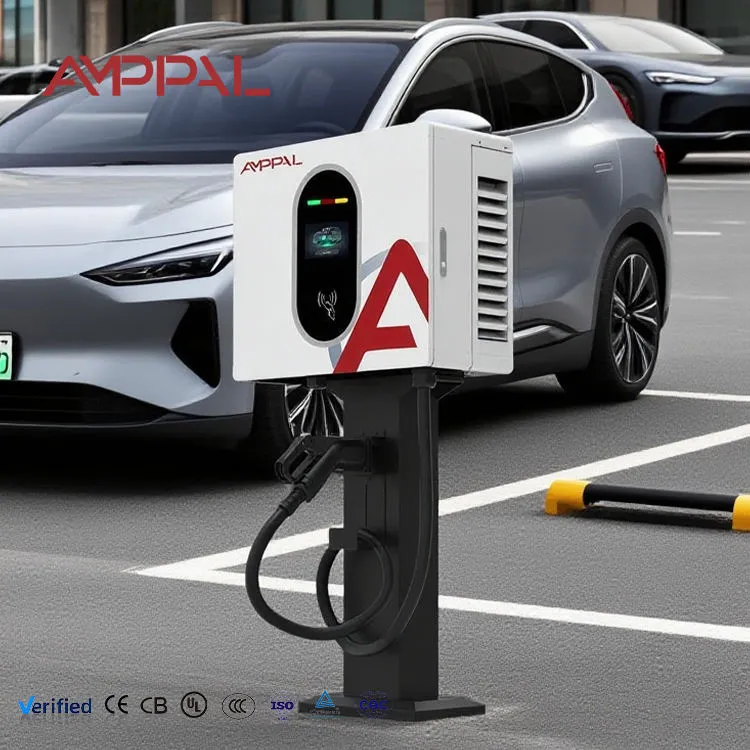

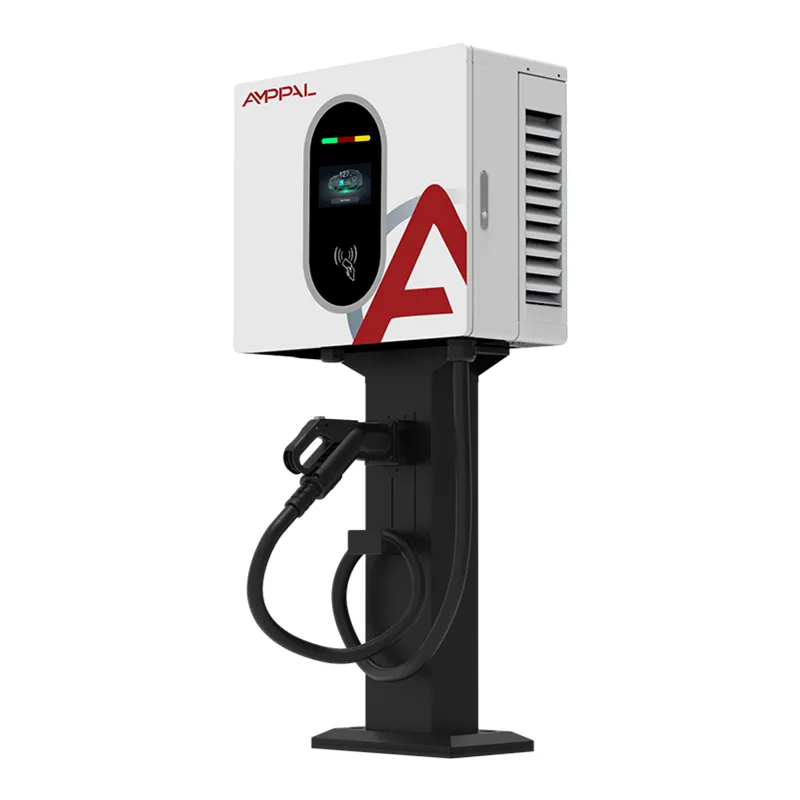

30kW Pengecas DC EV Padat Dipasang di Dinding untuk Peniaga dan Bengkel

Dibina Sekitar Throughput Sesi, Bukan Kuasa Tajuk

Pengendali titik caj tidak membeli kilowatt. Mereka membeli sesi setiap hari setiap teluk, kerana itulah garis pendapatan dibuat. AF-DC-030-B-A-O-2-H wujud pada 30kW / 100A atas sebab tertentu: ia adalah titik di mana unit yang dipasang di dinding mula menghasilkan perolehan yang menarik secara komersial tanpa menolak tapak ke dalam peningkatan sambungan grid.

Jalankan aritmetik. Pada 30kW kereta penumpang biasa 60kWj pergi dari 20% kepada 80% dalam masa tujuh puluh minit. Benarkan sepuluh minit untuk ketibaan dan pelepasan dan satu ruang secara realistik menyokong enam hingga lapan sesi sepanjang hari dagangan. Pada 20kW teluk yang sama menguruskan empat atau lima. Kos perkakasan lebih sedikit; teluk memperoleh pendapatan yang lebih ketara.

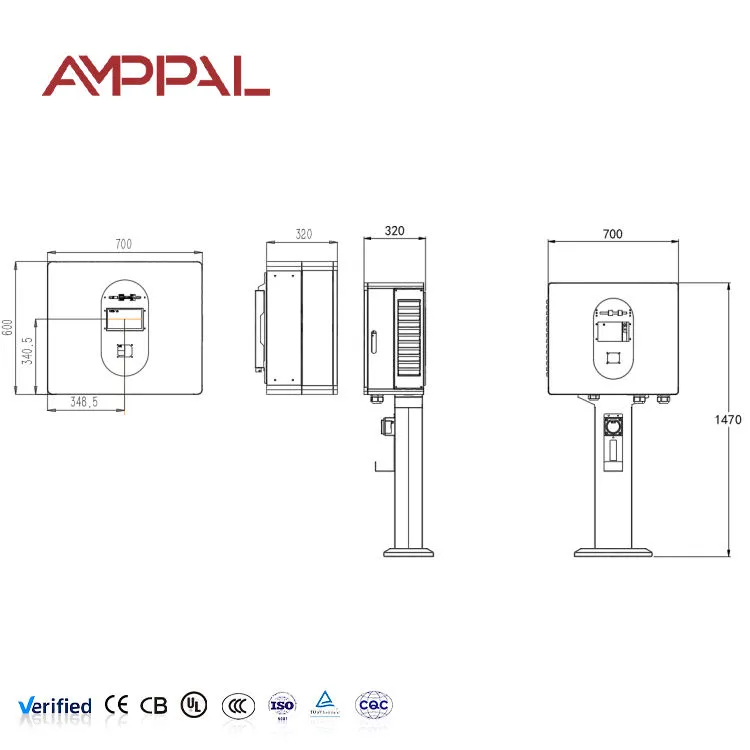

Pengecas EV DC EV 30kW Padat Dinding untuk Peniaga dan Bengkel berkongsi kepungan 450 × 660 × 240mm dengan model 20kW dan 40kW kami, supaya tapak boleh mencampurkan aras kuasa pada satu dinding dan menyimpan satu kit alat ganti.

Ciri Yang Mempengaruhi Hasil, Bukan Sekadar Helaian Spesifikasi

0-100A merentasi jalur voltan penuh: arus tidak diturunkan pada voltan pek yang lebih tinggi, jadi kenderaan 800V masih menerima output terkadar dan bukannya kelembapan yang senyap.

Ketepatan pengebilan Tahap 1.0: pertikaian mengenai kWj yang dihantar diselesaikan oleh kelas meter dan Tahap 1.0 ialah perkara yang perlu ditunjukkan oleh kebanyakan pengendali Eropah.

Tiga kaedah capaian sebagai standard — kad RFID, imbasan QR dan PIN. Tapak kehilangan sesi apabila pemandu tidak boleh memulakan caj; tiga laluan dalam mengurangkan itu.

Pemasangan di dinding: tiada asas, tiada parit, tiada kerja asas kekal pada permukaan yang dipajak. Kos pemasangan jatuh dengan margin yang bermakna berbanding kabinet lantai.

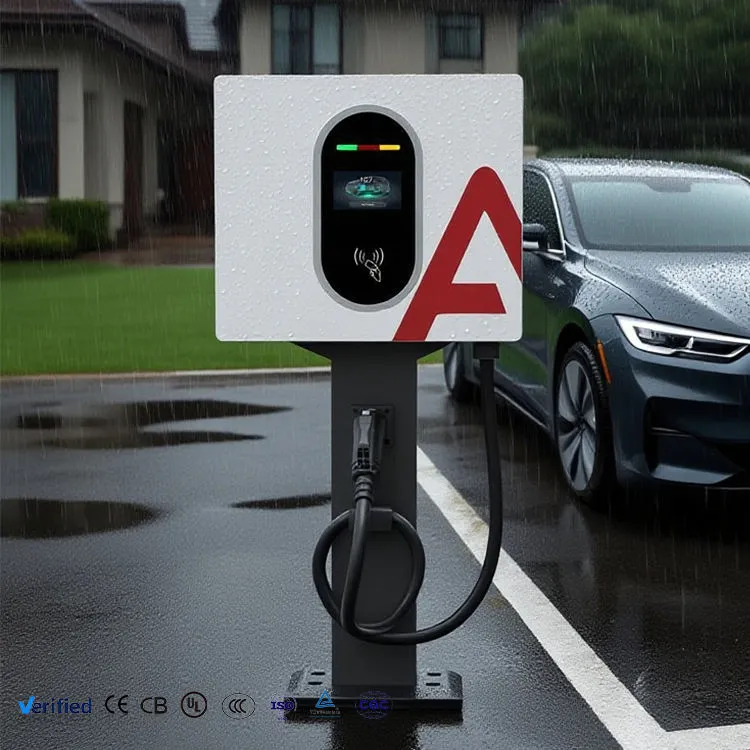

IP54 dan -25°C hingga +50°C: kepungan dinilai untuk jenis gelanggang hadapan terdedah di mana unit ini biasanya berakhir.

95% kecekapan puncak: pada 30kW berjalan beberapa jam sehari, perbezaan antara 95% dan 91% penukaran ialah wang sebenar selama setahun.

Spesifikasi Teknikal

Senario Penggunaan Dengan Bayaran Balik Boleh Diramal

Tempat letak kereta runcit dan pasar raya: masa tinggal 60-90 minit beratur hampir tepat dengan sesi 20-80%. Pemandu membeli-belah, teluk membelok, tiada siapa yang menunggu.

Perhentian perkhidmatan restoran dan tepi jalan: dua tempat duduk sehari setiap teluk, dengan mengecaj hasil di atas sampul.

Depoh armada dengan pulangan berperingkat: van yang tiba sepanjang petang mendapat tambah nilai yang boleh digunakan dan bukannya beratur untuk satu unit berkuasa tinggi.

Blok pangsapuri dengan ruang kongsi: 30kW memastikan ruang kongsi bergerak di mana titik AC 7kW akan diduduki sepanjang malam oleh seorang pemastautin.

Barisan teksi dan ride-hail: pemandu berehat 30-40 minit; 30kW mengembalikan kira-kira 20kWj dalam tetingkap itu, yang merupakan nilai anjakan julat bandar.

Cara Pengecas Menguruskan Sesi 100A

Arus tidak hanya tiba pada 100A. Semasa sambungan, pengecas melakukan ujian penebat pada output DC semasa penyentuh masih terbuka. Hanya selepas itu, ia menutup penyentuh dan mula ramping, mengikut sasaran semasa yang diterbitkan oleh BMS kenderaan melalui pautan komunikasi.

Melalui sesi itu, BMS menyemak semula sasaran itu secara berterusan — apabila sel panas atau keadaan cas mendaki lebih kurang 80%, ia meminta kurang. Pengecas mengikut ke bawah dan bukannya memaksa arus, itulah sebabnya 20% terakhir sentiasa mengambil masa yang tidak seimbang pada mana-mana pengecas DC, termasuk pengecas kami.

Pengurusan terma berjalan secara bebas. Suhu modul diambil secara berterusan dan output digulung semula sebelum apa-apa mencapai ambang perjalanan. Pengguna melihat sesi yang lebih panjang sedikit pada petang 45°C; mereka tidak melihat kesalahan dan caj yang dibatalkan, itulah yang dihasilkan oleh reka bentuk yang tidak terurus.

Kawalan Kualiti dan Bukti Pematuhan

EN IEC 61851-1:2019 dan EN IEC 61851-23:2014 pematuhan, dengan pengisytiharan CE dan laporan ujian dihantar bersama barangan.

Penentukuran meter terhadap standard rujukan pada setiap unit, dengan rekod penentukuran dikekalkan di bawah nombor siri.

Larian beban penuh berterusan pada 30kW dengan pengimejan terma sambungan bar bas dan permukaan modul.

100% ujian dielektrik dan penebat — tiada pensampelan kelompok pada keselamatan elektrik.

Semburan garam kandang diuji selama 96 jam; mampatan gasket disahkan pada pemasangan dan bukannya diandaikan.

Setiap unit keluar dengan sijil ujian bersiri. Jika tuntutan waranti timbul, kami boleh melihat dengan tepat bagaimana unit tersebut berfungsi pada talian.

Urutan Pengeluaran

Langkah 1 — Pemeriksaan barangan masuk modul, meter, penyentuh dan pemasangan kabel terhadap spesifikasi pembelian.

Langkah 2 — Penebuk CNC dan lenturan panel kepungan pada jentera TRUMPF.

Langkah 3 — Kimpalan robot bagi rangka struktur, kemudian mengisar jahitan yang boleh dilihat.

Langkah 4 — Pra-rawatan dan salutan serbuk elektrostatik, ketuhar sembuh untuk melekat.

Langkah 5 — Pemasangan kuasa: modul dipasang, bar bas dikilas dan ditanda saksi, abah-abah dialihkan dan dipotong daripada sumber haba.

Langkah 6 — Pemasangan kawalan: papan, meter, skrin dan pembaca akses dipasang dan disambungkan.

Langkah 7 — Beban perisian tegar, penentukuran sensor dan pengesahan meter.

Langkah 8 — Larian masuk penuh, bateri ujian keselamatan, semakan IP, kemudian pembungkusan dan palletising.

Memilih Antara 30kW dan Alternatif

Ambil 30kW apabila ruang anda terbalik dalam kira-kira sejam dan anda sedang mengecas tenaga. Ia adalah unit terkecil dalam julat kami yang menyokong kes perniagaan bayar setiap guna tulen pada kereta penumpang.

Turun kepada 20kW apabila tempat letak kereta diukur dalam setengah hari — pejabat, hotel, tempat letak kereta tinggal lama. Membayar untuk 100A yang tiada siapa gunakan adalah pembaziran.

Melangkah sehingga 40kW apabila anda menjalankan pek yang lebih besar, atau ke julat berdiri lantai 60kW+ apabila anda memerlukan sesi sub-30 minit atau operasi dwi-gun. Satu mata untuk diperiksa dahulu: 30kW menarik sekitar 45A setiap fasa. Jika bekalan masuk anda sudah hampir dengan kapasiti, sambungan grid — bukan pengecas — menjadi kekangan, dan itu adalah perbualan yang patut dilakukan sebelum anda memesan.

Mata Perbandingan Semasa Tender

Tanya mana-mana unit 30kW yang bersaing untuk penarafan semasanya pada 800V. Ramai yang memetik 100A pada 400V dan agak kurang di bahagian atas julat. Kami memegang 100A di seluruh band.

Tanya sama ada pemeteran Tahap 1.0 adalah standard atau naik taraf. Pada beberapa unit bersaing ia adalah peningkatan.

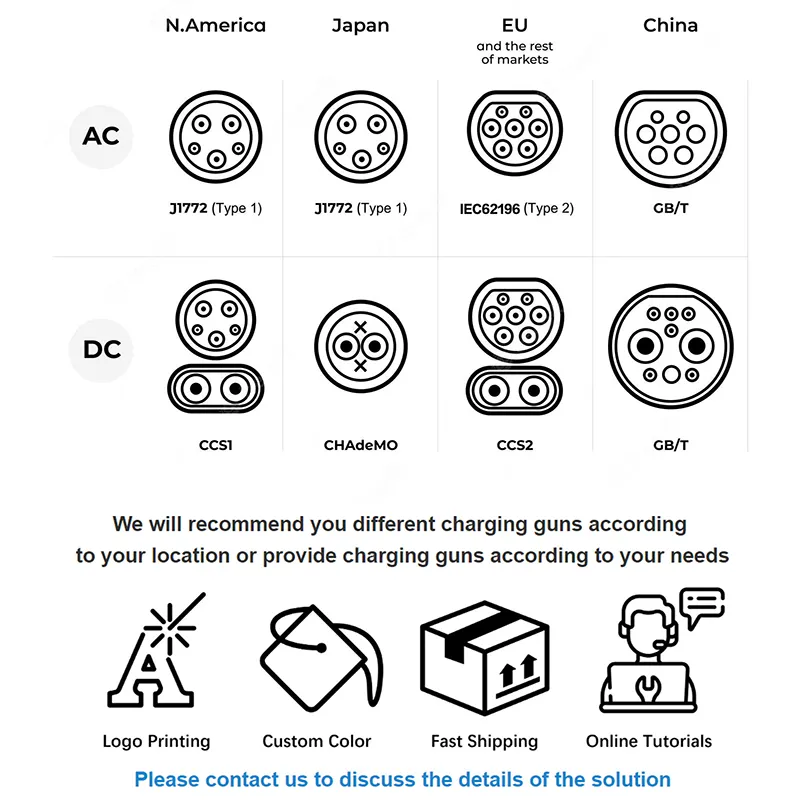

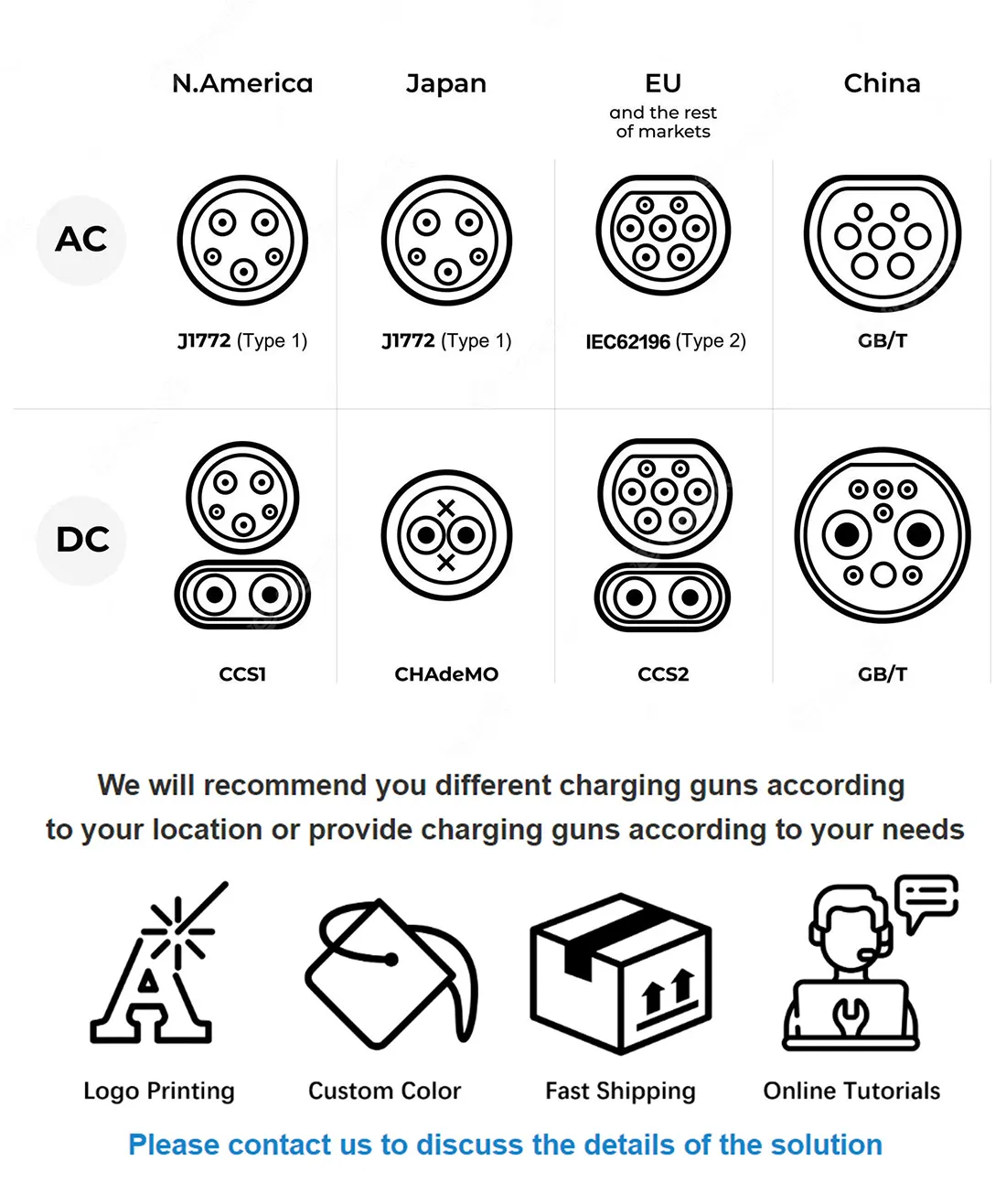

Tanya tentang pilihan penyambung selepas pesanan dibuat. Kami membina CCS1, CCS2, CHAdeMO, GB/T dan NACS pada platform yang sama.

Masa utama: 15-20 hari bekerja standard, 25-30 dengan penjenamaan tersuai. MOQ 1 unit standard, 50 untuk warna atau logo yang dipesan lebih dahulu.

Waranti: dua tahun termasuk modul kuasa, boleh dilanjutkan kepada tiga atau lima pada masa pesanan.

Pembungkusan, Berat dan Syarat Penghantaran

Karton eksport unit tunggal berukuran kira-kira 540 × 750 × 330mm pada kira-kira 45kg kasar, papan lima lapisan dengan buih EPE dan pelapik lembapan tertutup yang mengandungi bahan pengering.

Dua belas unit setiap palet pada kayu bebas pengasapan yang dirawat haba, diikat dan dibalut regangan. Sebuah kontena 20 kaki memuatkan kira-kira 96 ​​unit palet; kubus setinggi 40 kaki mengambil masa kira-kira 200.

Kami memetik EXW, FOB Ningbo atau Shanghai, CIF dan DDP ke kebanyakan Eropah dan Teluk. Sampel bergerak melalui udara atau ekspres dalam 5-7 hari. Kertas kerja dibekalkan: invois komersial, senarai pembungkusan, pengisytiharan pematuhan CE, laporan ujian bersiri dan sijil asal yang destinasi memerlukannya.

Komitmen Selepas Jualan

Waranti dua tahun meliputi modul kuasa, elektronik kawalan, meter, penyentuh dan HMI.

Kod ralat dibaca dari jauh melalui OCPP tempat tapak disambungkan, yang menyelesaikan kebanyakan isu tanpa lawatan tapak.

Alat ganti dihantar dalam masa 48 jam selepas pengesahan; Transit 3-5 hari bekerja melalui DHL atau FedEx.

Penyelenggaraan tahunan yang disyorkan: pemeriksaan kipas dan penapis, pemeriksaan gasket, pengesahan tork terminal, pemeriksaan spot meter. Prosedur ini didokumenkan dalam manual.

Sokongan pentauliahan jauh percuma untuk pemasangan pertama di mana-mana tapak baharu, melalui panggilan video dengan jurutera kami.

Ralat Pengendalian Yang Mengorbankan Wang Pengendali

Salah: mengiklankan '30kW pengecasan pantas' tanpa melayakkannya. Kanan: nyatakan masa sesi realistik. Pemandu yang menjangkakan 20 minit dan menunggu 70 meninggalkan ulasan buruk yang kosnya lebih tinggi daripada perbezaan tarif.

Salah: memasang tanpa menyemak baki fasa di seluruh papan. Kanan: mengedarkan berbilang unit merentas fasa; perjalanan pemuatan tidak seimbang membekalkan dan memendekkan hayat penyentuh.

Salah: memasang unit di mana kabel mesti melintasi lorong pemanduan. Kanan: letakkan supaya pistol mencapai salur masuk kenderaan tanpa kabel terletak di bawah roda. Kerosakan kabel adalah pembaikan bukan jaminan kami yang paling biasa.

Salah: membiarkan tarif lalai berlaku selepas pentauliahan. Kanan: konfigurasi dan uji-caj sekali. Operator telah menjalankan elektrik percuma selama berminggu-minggu kerana tiada siapa yang memeriksa.

Salah: mengabaikan penapis kipas selama setahun. Kanan: bersihkan setiap suku tahun di tapak berdebu. Aliran udara terhad menyebabkan pengembalian haba, dan pengguna mengalaminya sebagai pengecasan perlahan.

Maklum Balas Operator

Rangkaian pasar raya di Croatia meletakkan lapan unit di empat kedai pada tahun 2025. Pengurus kemudahan mereka melaporkan penggunaan purata hanya di bawah tiga sesi setiap petak setiap hari dalam bulan enam, dan menegaskan bahawa pelekap di dinding membenarkan mereka menggunakan dinding perimeter sedia ada dan bukannya menyerahkan ruang letak kereta kepada kabinet.

Sebuah koperasi teksi di Baku membeli lima. Maklum balas mereka adalah khusus dan patut diteruskan: pemandu mahu skrin dicondongkan sedikit ke bawah untuk kebolehbacaan sambil berdiri berdekatan dengan unit, jadi kami melaraskan geometri kurungan pada pesanan ulangan mereka.

Seorang kontraktor logistik di Turki yang menjalankan dua belas unit merentasi tiga depoh menyatakan bahawa kandang berkongsi dengan model 20kW dan 40kW memotong alat ganti mereka yang dipegang kepada satu set kipas, satu penyentuh dan satu skrin untuk seluruh ladang, dan bukannya tiga kit berasingan.

Soalan Lazim

S: Berapa banyak kereta sehari boleh digunakan oleh satu unit?

J: Enam hingga lapan kereta penumpang pada sesi 20-80% dengan masa pertukaran yang realistik, dengan mengandaikan permintaan berterusan melalui hari dagangan.

S: Apakah arus input yang ditariknya?

A: Kira-kira 45A setiap fasa pada bekalan tiga fasa 380V pada output penuh. Semak kapasiti papan sebelum memesan gandaan.

S: Adakah 30kW cukup untuk van elektrik?

J: Untuk penginapan semalaman atau berbilang jam, ya. Untuk pusing balik pertengahan anjakan pantas pada pek besar, lihat pada 60kW atau lebih tinggi.

S: Bolehkah dua kenderaan mengecas sekaligus?

J: Tidak, ini adalah unit senjata tunggal. Pengecasan berbilang pistol serentak bermula dengan kabinet kuasa jenis split kami.

S: Adakah ia berfungsi dengan pemasangan solar dan storan?

J: Ya, melalui sistem pengurusan tenaga tapak. Beritahu kami penyongsang dan platform EMS anda dan kami akan mengesahkan laluan penyepaduan.

S: Bagaimanakah pengebilan dikendalikan?

J: Pemeteran Tahap 1.0 menyuap pejabat belakang OCPP anda; sebagai alternatif, jalankan ia sendiri dengan kad RFID dan selaraskan dari log sesi dalaman.

S: Apakah penyelenggaraan yang diperlukan?

A: Pemeriksaan penapis dan kipas setiap suku tahun pada tapak berdebu, gasket tahunan dan pemeriksaan tork. Tiada bahagian yang boleh digunakan melebihi penapis.

S: Bolehkah saya menjenamakan kandang?

J: Ya — grafik warna dan skrin tersuai daripada 50 unit, tiada caj alatan untuk perubahan warna, masa utama 25-30 hari bekerja.
