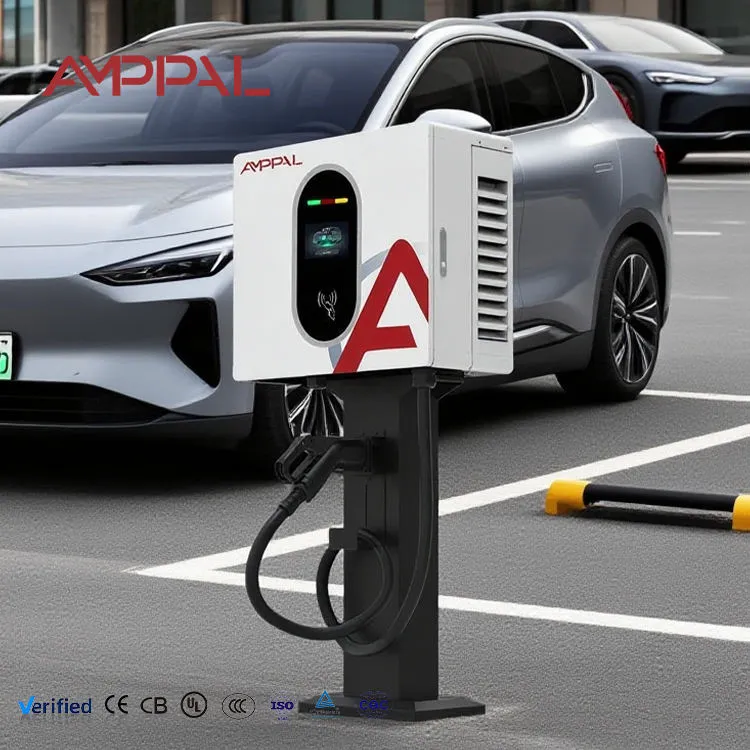

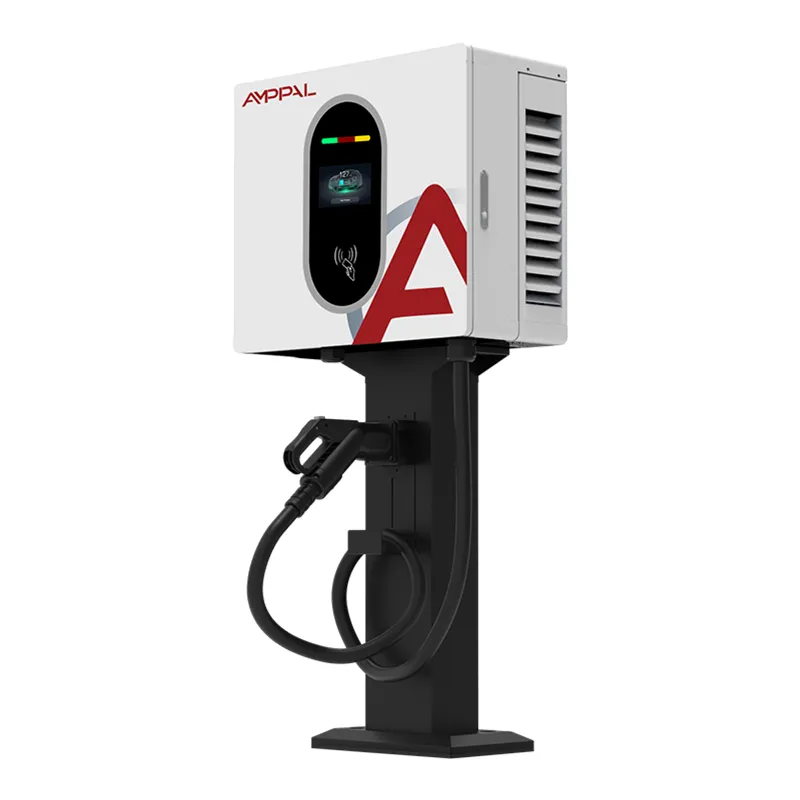

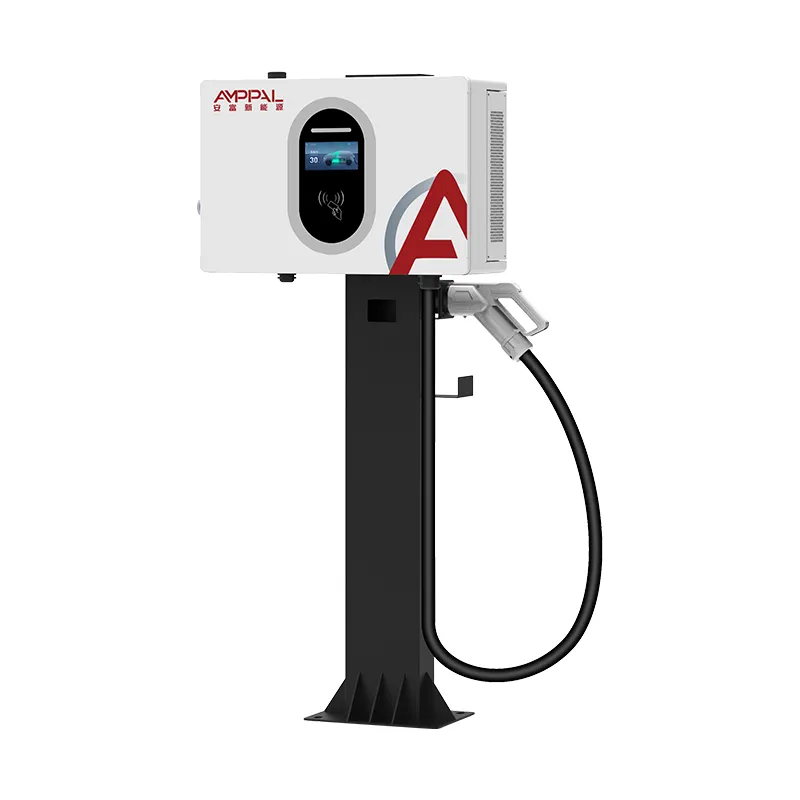

Stesen Pengecasan EV Cepat DC 20kW yang dipasang di dinding untuk Tempat Letak Kereta Komersial

Titik Kemasukan Ke Pengecasan DC Tiga Fasa

AF-DC-020-B-A-O-2-H ialah tempat julat DC tiga fasa kami bermula. Ia menarik AC380V, menukar secara dalaman, dan menyampaikan 0-67A di mana-mana antara 200V dan 1000VDC. Siling voltan itu adalah butiran yang patut diberi perhatian — 1000V biasanya dikhaskan untuk kabinet yang jauh lebih besar, dan ini bermakna unit kecil ini masih boleh bercakap dengan platform kenderaan 800V yang pengecas terhad 500V yang lebih murah akan menolak terus.

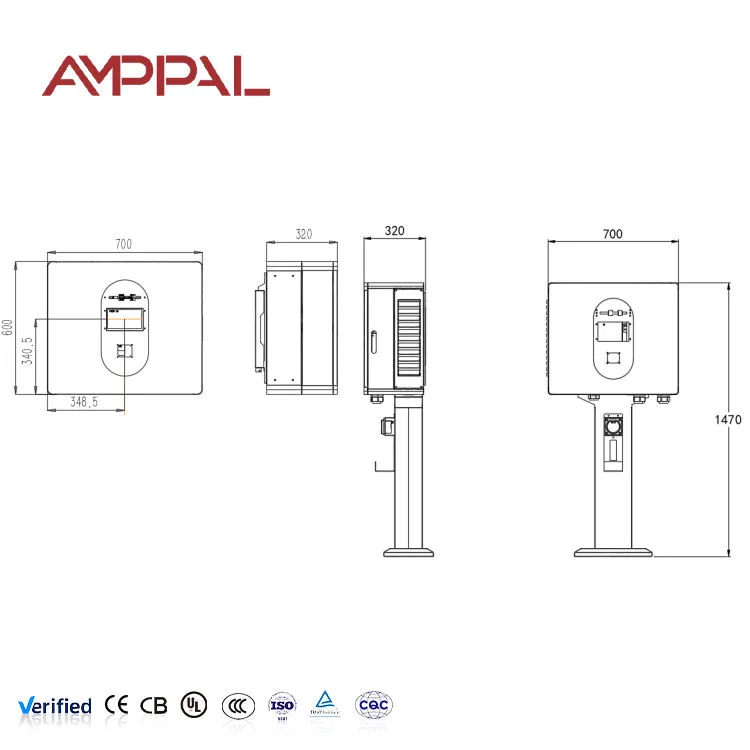

Secara fizikal ia adalah kotak 450 × 660 × 240mm pada pendakap dinding. Tiada alas tiang, tiada tuang asas, tiada parit kabel merentasi tempat letak kereta. Untuk tapak yang sudah mempunyai kuasa tiga fasa di dinding, pemasangan biasanya merupakan kerja setengah hari untuk dua juruelektrik.

Kami membina model ini untuk pembeli yang memerlukan kelajuan DC tetapi tidak dapat membenarkan kabinet 60kW — hotel kecil, bengkel, ruang perkhidmatan pengedar dan sesiapa sahaja yang menguji pengecasan berbayar sebelum menaikkan skala.

Pilihan Reka Bentuk Di Sebalik Platform 20kW

Siling keluaran 1000V pada unit 20kW: jarang berlaku pada kelas kuasa ini. Ia membuktikan pembelian pada masa hadapan terhadap kenderaan seni bina 800V yang tiba di pasaran anda.

Penarafan berterusan 0-67A: arus dipegang stabil merentasi jalur voltan keseluruhan dan bukannya berkurangan di hujung atas, yang mana unit belanjawan kehilangan prestasi secara senyap.

Ketepatan pemeteran Tahap 1.0: ukuran gred pengebilan, jadi angka hasil berdiri jika pelanggan mempertikaikan caj.

Berkongsi kepungan 450 × 660 × 240 dengan model 30kW dan 40kW kami: satu inventori alat ganti, satu templat pelekap, tiga tahap kuasa. Berguna jika anda mengembangkan tapak kemudian.

Skrin sentuh 4.3-inci: lebih kecil daripada panel 7-inci pada unit lantai kami, dipilih secara sengaja — kurang kaca untuk retak, kos penggantian yang lebih rendah dan kawasan yang mencukupi untuk status dan tarif.

Akses kad, QR dan kata laluan terbina dalam: tiada pengawal akses berasingan untuk dibeli atau wayar.

Spesifikasi Teknikal

Tapak Yang Sesuai dengan Kotak Dinding DC 20kW

Tempat letak kereta hotel dan pangsapuri servis: tetamu meletak kereta selama berjam-jam; 20kW mengembalikan kira-kira 20kWj sejam, cukup untuk cas penuh semalaman dan tambah nilai yang berguna semasa makan malam.

Ruang perkhidmatan pengedar: bawa kereta pelanggan daripada 30% kepada 80% semasa janji temu perkhidmatan tanpa mengikat ruang kuasa tinggi.

Depot komersial ringan: tiga atau empat unit pada satu papan tiga fasa sesuai dengan armada van kecil yang kembali pada masa yang berperingkat.

Bangunan pejabat yang menawarkan pengecasan kakitangan: masa tinggal yang boleh diramal selama lapan jam menjadikan kuasa tinggi tidak diperlukan dan membazir.

Kawasan perbandaran dan utiliti: kepungan IP54 yang teguh, julat operasi -25°C hingga +50°C, tiada bahagian bergerak untuk diservis melebihi kipas.

Di dalam Rantaian Kuasa

Input tiga fasa melalui penapis EMI dan penangkap lonjakan ke dalam penerus aktif, yang memastikan faktor kuasa tinggi dan herotan harmonik rendah. Reka bentuk penerus yang buruk muncul pada bil elektrik anda sebagai penalti kuasa reaktif lama sebelum ia kelihatan sebagai kesalahan.

Dari bas DC, penukar DC/DC terpencil menjejaki voltan yang diminta oleh sistem pengurusan bateri. Oleh kerana output dikawal kepada ketepatan Tahap 1.0, angka tenaga pada skrin sepadan dengan apa yang sebenarnya dimasukkan ke dalam pek dengan cukup rapat untuk pengebilan komersial.

Perlindungan adalah berlapis dan bukannya tunggal: pemantauan penebat sebelum penutupan penyentuh, pengesanan sisa-arus berterusan semasa sesi, pengembalian suhu berlebihan pada modul dan hentian kecemasan mekanikal yang memotong gegelung penyentuh secara terus dan bukannya meminta perisian tegar untuk melakukannya.

Perkara yang Kami Uji Sebelum Ia Meninggalkan Talian

Rintangan dielektrik dan rintangan penebat pada 100% unit — bukan pelan pensampelan.

Pengesahan pemeteran terhadap meter rujukan yang ditentukur untuk mengesahkan tuntutan ketepatan Tahap 1.0.

Rendam beban penuh pada 20kW dengan pengimejan terma modul dan sambungan busbar; tork longgar muncul di sini sebagai titik panas.

Masa tindak balas berhenti kecemasan, diperiksa secara fizikal pada setiap unit.

Pengesahan semburan dan habuk IP54 pada sampel pengeluaran daripada setiap kelompok, ditambah semburan garam 96 jam pada kemasan kandang.

Pematuhan EN IEC 61851-1 dan 61851-23; Dokumentasi CE dihantar dengan barangan.

Lapan Peringkat Membina Pengecas Ini

Peringkat 1 — Pengambilan komponen: modul penerus, penyentuh, meter dan penyambung disahkan terhadap lembaran data sebelum kemasukan stok.

Peringkat 2 — Lembaran logam: Penebuk CNC dan tekan brek membentuk kepungan; geometri bebibir yang konsisten ialah yang menjadikan gasket pintu mengelak.

Peringkat 3 — Kimpalan: kimpalan jahitan robot pada sambungan struktur untuk kebolehulangan.

Peringkat 4 — Kemasan permukaan: degrease, fosfat, lapisan serbuk elektrostatik, penawar ketuhar.

Peringkat 5 — Pemasangan elektrik: modul, bar bas dan abah dipasang; setiap terminal kuasa dikilas mengikut spesifikasi dan ditanda.

Peringkat 6 — Perisian tegar dan penentukuran: perisian dimuatkan, penderia voltan dan arus ditentukur, meter disahkan.

Peringkat 7 — Ujian masuk dan keselamatan: operasi beban penuh dengan pemantauan haba, kemudian bateri keselamatan.

Peringkat 8 — Pek dan pallet: karton yang dilindungi buih, penghalang lembapan, palet eksport.

20kW, 30kW atau 40kW — Membaca Penilaian Semasa

Ketiga-tiga model ini berkongsi satu kepungan dan berbeza terutamanya dalam arus keluaran: 67A, 100A dan 133A masing-masing. Memandangkan masa pengecasan bergantung pada arus pada voltan pek tertentu, perbezaan praktikal adalah mudah — kereta 60kWj mengambil masa kira-kira tiga jam pada 20kW, dua pada 30kW, sembilan puluh minit pada 40kW.

Pilih 20kW apabila masa tinggal adalah empat jam atau lebih dan sambungan grid anda sederhana. Ia menarik kira-kira 30A setiap fasa, yang kebanyakan bekalan komersial kecil menyerap tanpa peningkatan.

Bergerak sehingga 30kW atau 40kW apabila tempat letak kereta berpusing lebih cepat, atau apabila anda mengecas van dengan pek yang lebih besar. Ingat bahagian bekalan: 40kW menarik kira-kira dua kali ganda arus input 20kW, dan selalunya itulah yang menentukan jawapan dan bukannya harga pengecas.

Tempat Kami Berbeza Daripada Unit 20kW Yang Lebih Murah

Julat voltan: banyak unit 20kW berhenti pada 500V atau 750V. Kami mencapai 1000V, jadi ia masih berfungsi apabila kenderaan 800V tiba.

Pemeteran: Ketepatan Tahap 1.0 sebagai standard dan bukannya pilihan kos tambahan.

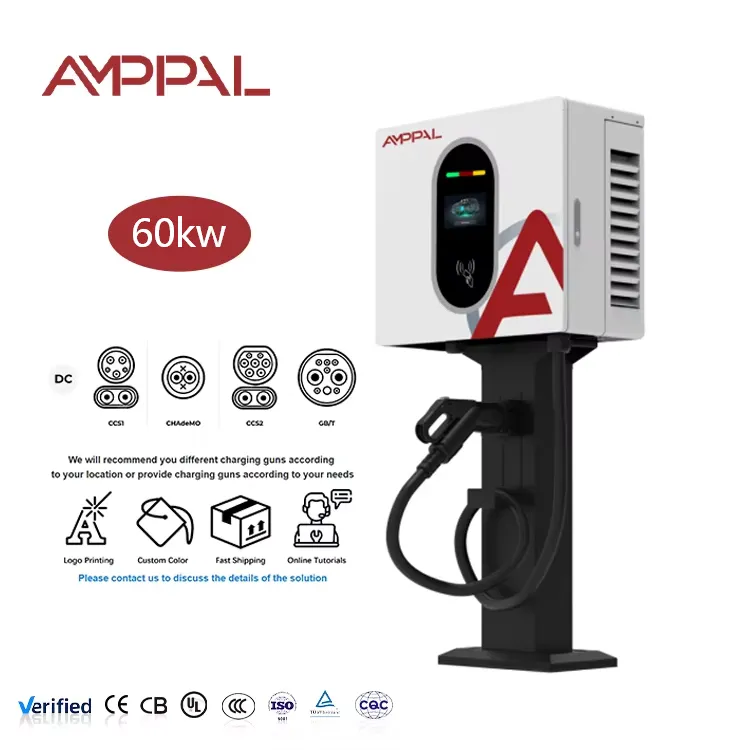

Fleksibiliti penyambung: CCS1, CCS2, CHAdeMO, GB/T dan NACS semuanya tersedia pada platform yang sama — anda tidak dikunci pada satu pasaran eksport.

Kesamaan bahagian merentasi 20/30/40kW: lebih sedikit alat ganti untuk disimpan jika anda menjalankan tapak bercampur.

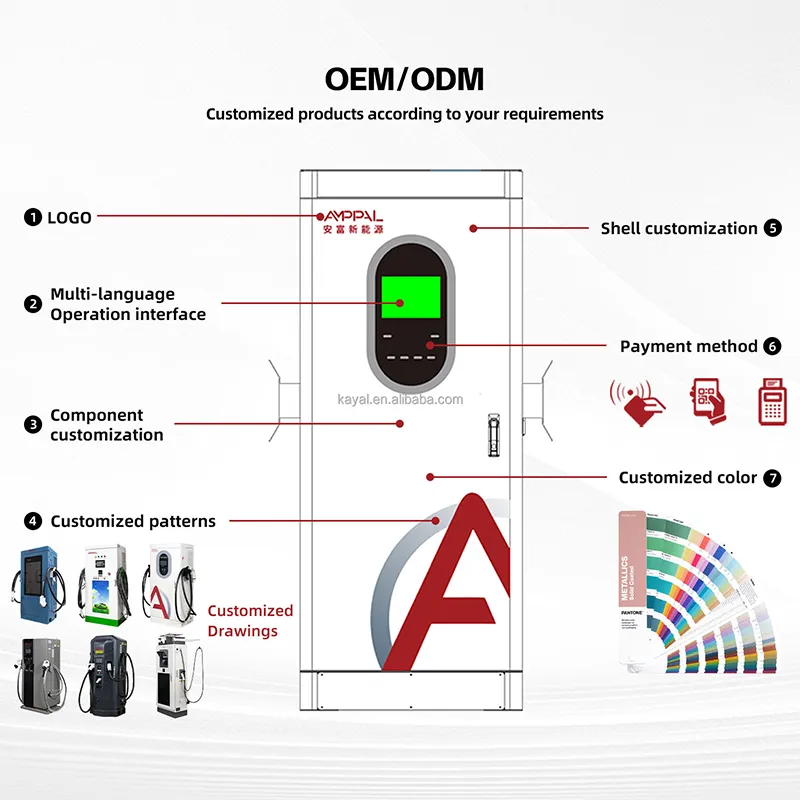

Masa utama 15-20 hari bekerja standard; 25-30 dengan penjenamaan tersuai. MOQ ialah 1 unit standard, 50 unit untuk warna atau logo tersuai.

Eksport Pembungkusan dan Pengangkutan

Unit dihantar secara individu dalam karton lima lapisan dengan buih EPE dan pelapik poli bertutup bahan pengering. Dimensi kadbod berjalan kira-kira 540 × 750 × 330mm dengan berat kasar hampir 42kg, jadi satu unit adalah lif untuk dua orang.

Dua belas unit sesuai dengan palet eksport standard, diikat dan dibalut regangan pada kayu bebas pengasapan yang dirawat haba. Sebuah kontena 20 kaki mengambil kira-kira 96 ​​unit dipaletkan.

Syarat perdagangan: EXW, FOB Ningbo atau Shanghai, CIF dan DDP untuk kebanyakan destinasi Eropah dan Teluk. Pesanan sampel biasanya melalui udara atau kurier ekspres dalam 5-7 hari; penghantaran kontena mengikut jadual pelayaran biasa. Dokumen eksport termasuk invois, senarai pembungkusan, CE DoC dan laporan ujian unit.

Syarat Perkhidmatan

Waranti dua tahun pada unit lengkap termasuk modul kuasa, meter, penyentuh dan skrin.

diagnostik jauh berasaskan OCPP di mana tapak mempunyai ketersambungan; kita membaca log kesalahan dan bukannya meneka daripada penerangan.

Alat ganti dihantar dalam masa 48 jam selepas pengesahan kerosakan, 3-5 hari bekerja dalam transit melalui kurier.

Kit alat ganti pra-penghantaran pilihan — modul ganti dan set penyentuh — yang biasanya diambil oleh pengedar yang berkhidmat di kawasan terpencil.

Manual pemasangan, skema pendawaian dan senarai semak pentauliahan dalam bahasa Inggeris; bahasa lain atas permintaan untuk pesanan volum.

Lima Ralat Pentauliahan Yang Patut Dielakkan

Salah: mensaiz pemutus hulu kepada output kW pengecas. Kanan: saiz kepada arus input — kira-kira 30A setiap fasa pada beban penuh, ditambah margin.

Salah: memasang unit pada dinding partition berongga. Kanan: lekapkan pada batu atau rangka keluli. Ia mempunyai berat sekitar 38kg sebelum kabel.

Salah: membiarkan putaran fasa tidak ditanda. Kanan: sahkan urutan semasa pentauliahan; penerus aktif melaporkan kerosakan berbanding berjalan, dan panggilan keluar itu boleh dielakkan.

Salah: menyekat laluan bolong dengan dulang kabel betul-betul di atas. Kanan: pastikan bahagian atas dan bawah jernih 300mm untuk aliran udara.

Salah: menetapkan tarif sebelum mengesahkan bacaan meter terhadap beban yang diketahui. Kanan: semak sekali semasa pentauliahan — Ketepatan Tahap 1.0 hanya membantu jika tarif dikonfigurasikan dengan betul.

Nota Daripada Pemasangan Tapak

Sebuah hotel 32 bilik di luar Kraków memasang empat unit di tempat letak kereta belakang pada 2025. Ketua penyenggaraan mereka berkata faktor penentu bukanlah harga tetapi pelekap di dinding — permukaan tempat letak kereta dipajak dan mereka tidak dibenarkan menuang asas untuk kabinet berdiri lantai.

Sebuah pengendali sewa van di Malaysia menjalankan enam unit di dua cawangan. Mereka melaporkan satu isu tulen pada tahun pertama: pemeluwapan pada skrin semasa pagi monsun, diselesaikan dengan menempatkan semula dua unit di bawah kanopi sedia ada dan bukannya sebarang perubahan pada perkakasan.

Seorang kontraktor elektrik di UAE yang telah memasang lebih daripada tiga puluh daripada ini mengulas bahawa kepungan berkongsi merentas 20/30/40kW memudahkan kerjanya — pendakap yang sama, kemasukan kabel yang sama, langkah pentauliahan yang sama tanpa mengira tahap kuasa yang dipesan oleh pelanggan.

Soalan Pembeli Tanya Sebelum Memesan

S: Apakah kapasiti bekalan yang saya perlukan?

J: Kira-kira 30A setiap fasa pada suapan tiga fasa 380V pada output penuh. Sahkan papan anda mempunyai ruang kepala sebelum membuat pesanan.

S: Adakah julat 1000V bermakna ia mengecas kereta 800V dengan pantas?

J: Ini bermakna ia mengecas mereka sama sekali, pada 20kW. Platform voltan tinggi memerlukan julat 120kW+ kami untuk sesi yang benar-benar pantas.

S: Adakah meter cukup tepat untuk mengebil pelanggan?

A: Ya, Tahap 1.0. Sahkan terhadap beban rujukan semasa pentauliahan dan konfigurasikan tarif anda dengan sewajarnya.

S: Bolehkah saya memasangnya di luar rumah tanpa kanopi?

A: IP54 membenarkannya. Kanopi masih memanjangkan hayat skrin dan gasket, terutamanya dalam iklim UV tinggi atau monsun.

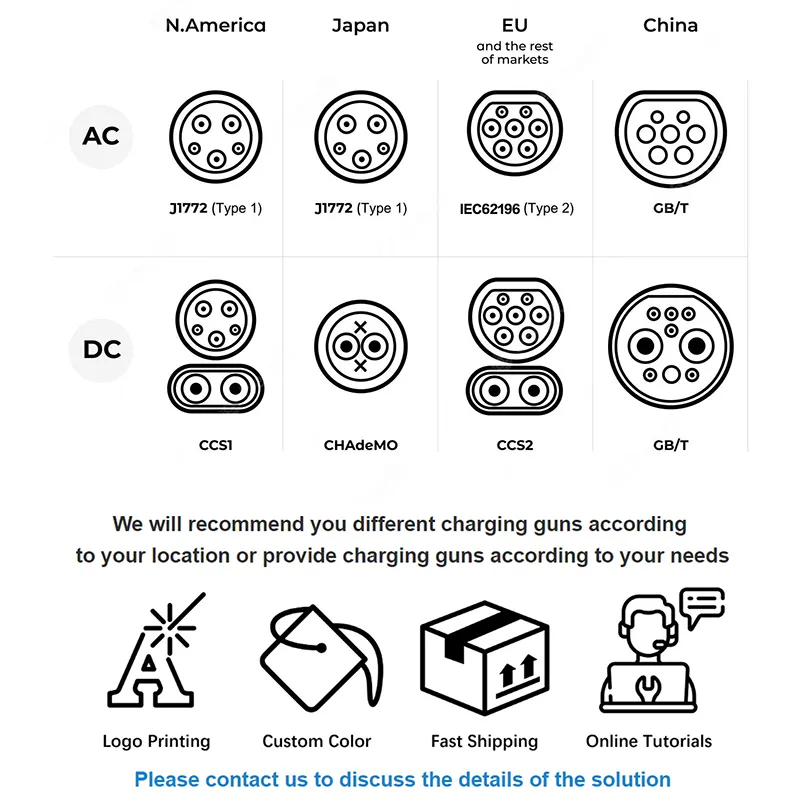

S: Penyambung mana yang harus saya nyatakan?

J: CCS2 untuk Eropah dan kebanyakan Timur Tengah, CCS1 atau NACS untuk Amerika Utara, GB/T untuk China, CHAdeMO di mana model Jepun yang lebih lama adalah perkara biasa.

S: Bolehkah saya menaik taraf unit 20kW kepada 30kW kemudian?

J: Tidak — modul kuasa berbeza. Pesan rating yang anda perlukan; kepungan yang sama tidak menjadikan elektronik boleh ditukar ganti.

Q: How noisy is it in a residential setting?

A: Disejukkan dengan kipas dan dikawal kelajuan. Pada bahagian beban ia senyap; pada beban penuh yang berterusan mengharapkan bunyi kipas yang boleh didengari serupa dengan unit penyaman udara luar.

S: Apa yang termasuk dalam kotak?

A: Pengecas, pendakap dinding, kabel pengecasan dan pistol, manual pemasangan, dan sijil ujian. Panjang kabel adalah 5 meter sebagai standard.
