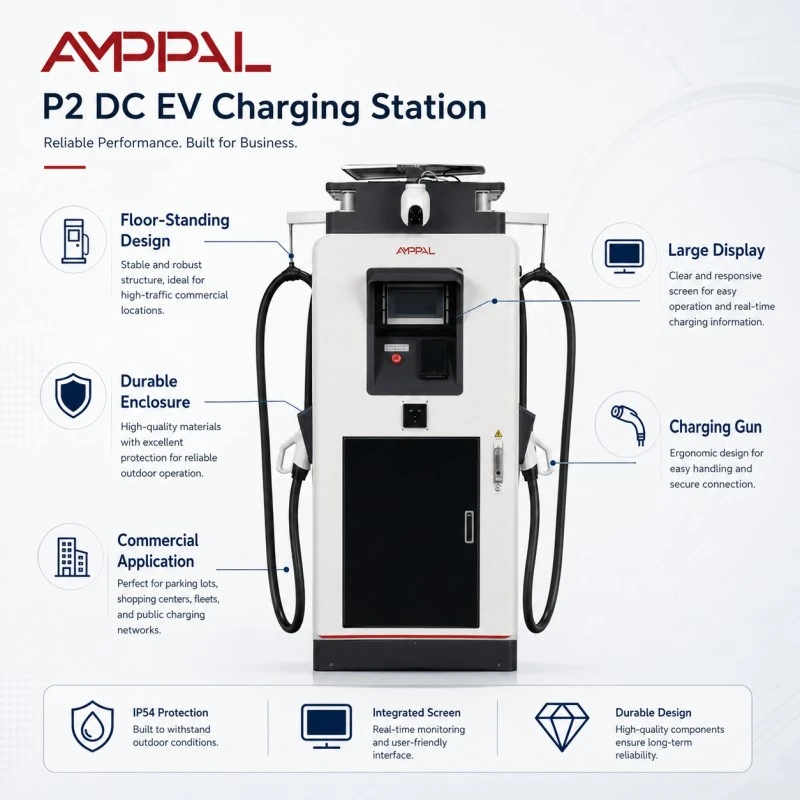

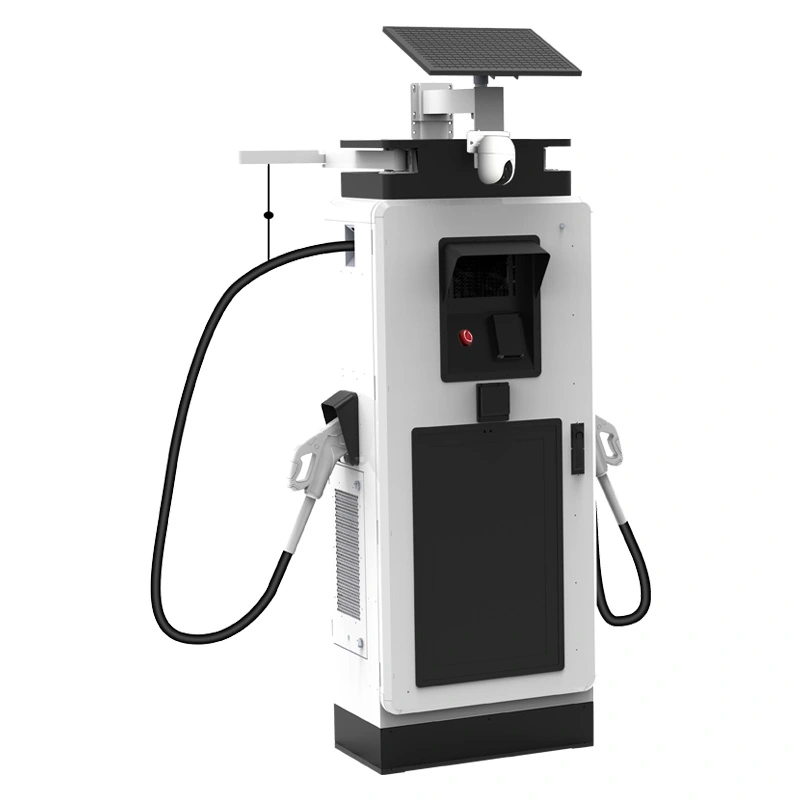

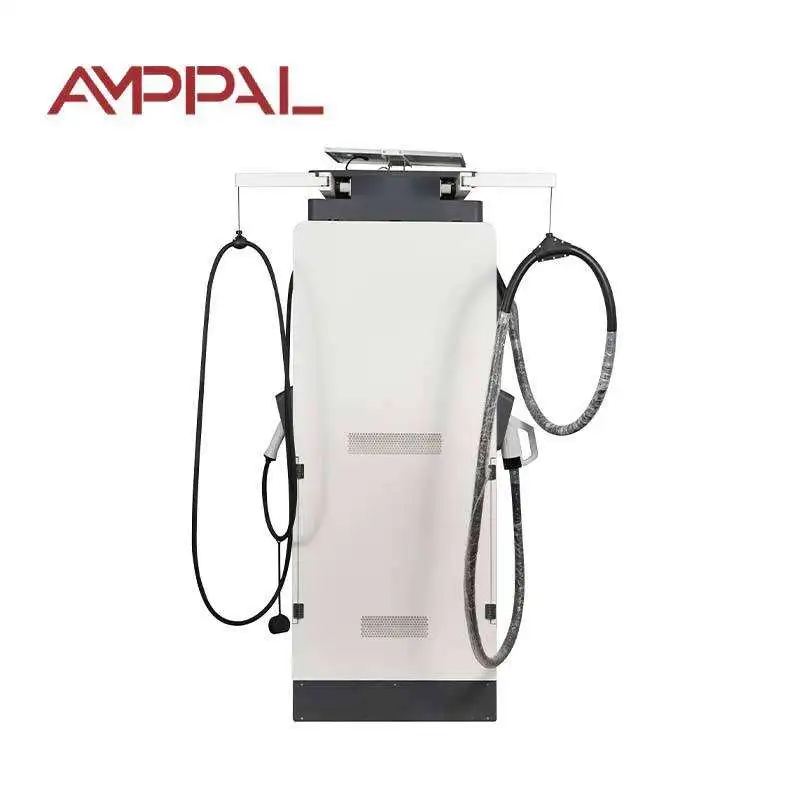

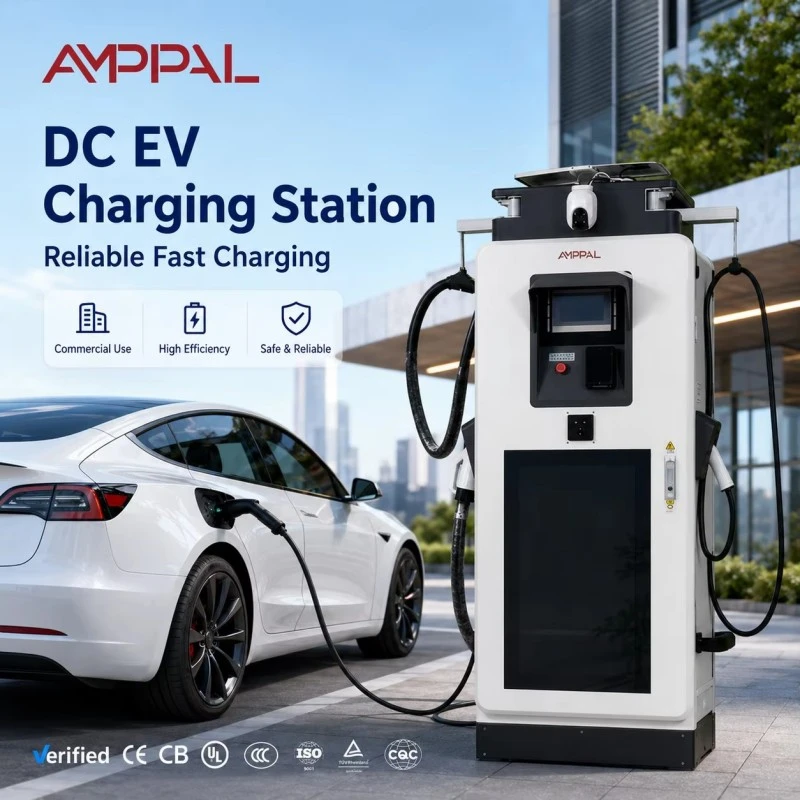

Pengecas EV DC Komersial 120kW dengan Paparan Digital untuk Stesen Awam

Dibina untuk Panel 480V: Pengecas 120kW untuk Tapak Komersial Amerika Utara

Bangunan komersial Amerika Utara berwayar untuk 480V tiga fasa, dan pengecas yang mengabaikan fakta itu menyebabkan pengubah tidak memerlukan belanjawan. AF-DC-120-Y-B-M-4-H mengambil AC480V±10% pada 45-65Hz secara langsung, jadi kebanyakan tapak runcit, perindustrian dan penggunaan bercampur AS dan Kanada boleh menyuapnya daripada panel sedia ada tanpa menambah pengubah langkah ke bawah.

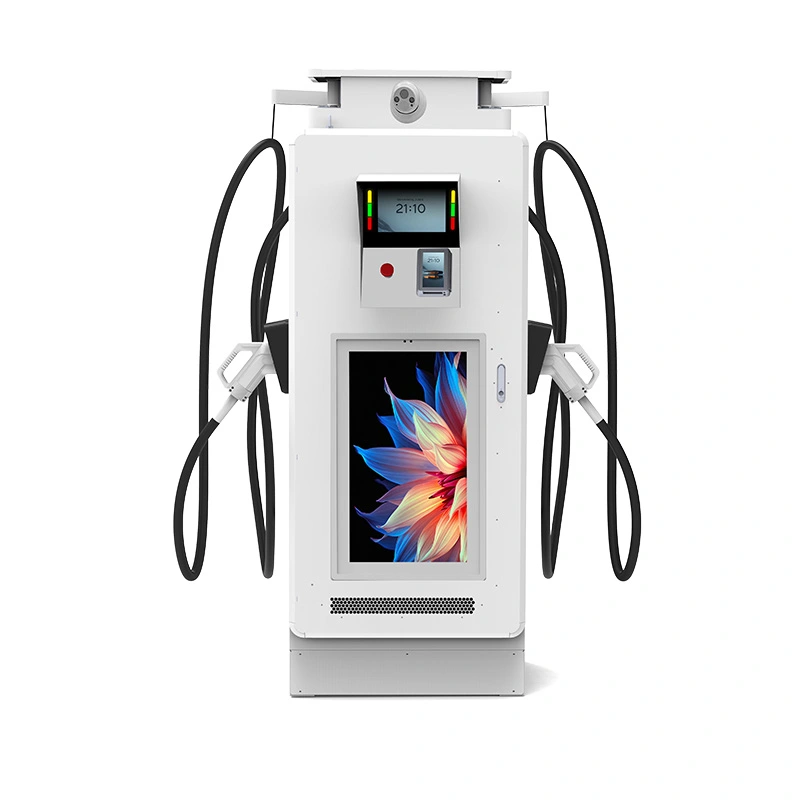

Ia juga mengehadkan hingar pada 60dB — kira-kira 5dB di bawah kabinet DC biasa — yang penting di talian hartanah, lot bersebelahan pangsapuri dan daerah komersial yang berjalan sepanjang malam. Paparan 32-inci 1920×1080 pada fascia mengendalikan kandungan media atau jenama anda, tetapi cerita elektrik inilah yang menjadikan model ini berbeza.

Kecekapan puncak berada pada 95%, penutupnya ialah IP54, dan output CCS1 meliputi 0-250A. Ia adalah mesin 120kW yang mudah untuk mengatakan ya di pintu masuk perkhidmatan, dan paparan membayar sebahagian daripada pemasangan dari semasa ke semasa.

Mengapa Input 480V dan Bahan Siling 60 dB di Talian Harta

Tiada pengubah injak turun: perkhidmatan 480V menyuap unit secara langsung, menjimatkan kos, ruang lantai dan kerugian peringkat penukaran tambahan.

Input frekuensi lebar 45-65Hz bertolak ansur dengan grid utiliti yang lebih lemah dan kuasa penjana semasa fasa pembinaan, yang merupakan kelebihan sebenar di tapak dengan bekalan yang tidak stabil.

Siling 60dB — kira-kira tahap perbualan biasa — memastikan jiran dan kakitangan syif malam selesa.

Kelajuan kipas mengikut beban dan suhu dan bukannya berjalan pada letupan penuh daripada pemalam, yang mengurangkan bunyi bising dan tenaga terbuang sepanjang kitaran 24 jam.

Penurunan terma melindungi elektronik dalam haba 50°C manakala penarafan 120kW dipegang dengan jujur ​​dalam keadaan biasa.

Paparan 32-inci masih menjalankan tugas medianya — iklan, maklumat stesen atau gelung jenama anda — melalui portal kandungan jauh yang sama.

Spesifikasi Teknikal

Spesifikasi kilang AF-DC-120-Y-B-M-4-H sama seperti yang dihantar.

Tapak Yang Memerlukan Keterlihatan Nyaring dan Malam Sunyi

Perkembangan penggunaan bercampur: runcit di tingkat jalan dengan pangsapuri di atas — pengecas berjalan sepanjang malam tanpa mencetuskan aduan bunyi.

Rangkaian runcit AS dan Kanada: Panel 480V sudah ada di tapak, jadi unit itu turun ke perkhidmatan sedia ada.

Garaj tempat letak kereta pejabat dan hotel: 20–40 minit sesi pada 120kW giliran gerai sepanjang hari bekerja.

Lot perbandaran berhampiran blok kediaman: skrin yang dimalapkan dan siling 60dB memastikan tapak ini mesra jiran walaupun pada sesi semalaman.

Depot armada pada perkhidmatan 480V industri: satu panel menyuap pengecas dan peralatan kedai sedia ada.

Pusat konvensyen dan tempat acara: paparan membawa mesej penaja semasa pertunjukan, dan 120kW memutarkan kereta antara sesi.

Bagaimana Mesin Menukar 480V kepada DC — Tanpa Hum

Peringkat input membetulkan AC480V tiga fasa ke bas DC perantaraan, kemudian penukar frekuensi tinggi menurunkan kuasa kepada voltan yang diminta oleh kenderaan. Modul pensuisan celah jalur lebar adalah sebab unit memegang 95% kecekapan puncak pada voltan input ini, yang lebih sukar daripada yang didengari — voltan input yang lebih tinggi mengetatkan margin pensuisan.

Cerita bising adalah mengenai penyejukan, bukan penukaran. Peminat dikawal suhu dan berjalan pada kelajuan separa pada kebanyakan masa; hanya beban berat yang berterusan menolaknya ke arah rpm penuh. Itulah perbezaan praktikal antara unit 60dB dan kabinet 65dB yang biasa dalam kelas ini.

OCPP 1.6/2.0 membawa data sesi, diagnostik jauh dan kemas kini perisian tegar, manakala paparan menjalankan suapan kandungannya sendiri. Kedua-dua sistem melaporkan ke dalam satu rekod stesen di bahagian belakang anda.

Ujian Yang Menyokong Tuntutan 60 dB dan Tanda Keselamatan Elektrik

Tekanan bunyi diukur pada 1 meter dari kabinet di bawah beban penuh dan direkodkan dalam laporan ujian unit, jadi angka 60dB boleh disahkan, bukan tekaan risalah.

Kelulusan jenis CE dan TUV meliputi unit lengkap; Laporan elektrik UL dan CB tersedia untuk fail eksport.

Ujian semburan garam 96 jam pada penutup dan pengedap bezel paparan.

Ujian penebat dan lonjakan pada peringkat input AC480V merentasi jalur 45-65Hz penuh.

Pembakaran beban penuh selama 48 jam mencatatkan bunyi bising, suhu dan bacaan elektrik terhadap nombor siri.

Modul diberi nilai -30°C hingga +55°C; unit lengkap dinyatakan untuk -25°C hingga +50°C.

Dari Gegelung ke Peti: Membuat Kabinet Sedia 480V

Langkah 1. Gegelung keluli dipotong laser dan dikimpal robot pada talian FANUC.

Langkah 2. Brek tekan TRUMPF membentuk panel; kot serbuk dan penawar ikut.

Langkah 3. Peringkat input 480V — penyentuh dan penahan lonjakan — disambungkan pada talian AC dengan kawalan tork.

Langkah 4. Modul penerus dan sub-pemasangan paparan dipasang pada talian DC.

Langkah 5. Pemasangan penyejuk, kipas, saluran dan penderia suhu, dipasang dan dimeteraikan.

Langkah 6. Ujian beban penuh pada 120kW merekodkan kecekapan, faktor kuasa dan hingar seunit.

Langkah 7. Kitaran burn-in 48 jam mengecas sesi dan main balik skrin bersama-sama.

Langkah 8. Pemeriksaan akhir dan peti; kilang itu telah menghantar lebih satu juta unit sehingga 2024.

Memadankan Unit Paparan 120kW dengan Pintu Masuk Perkhidmatan Anda

Tentukan unit ini apabila tapak anda berada di Amerika Utara dengan perkhidmatan komersial 480V, atau dalam mana-mana pasaran yang menjalankan 480V tiga fasa. 120kW ialah kelas pertengahan yang praktikal: caj penuh untuk kebanyakan EV penumpang dalam 25–45 minit, tanpa permintaan pengumpan kabinet 160kW-plus. Ia juga memberi anda aliran hasil kedua melalui skrin tanpa merumitkan pemasangan elektrik.

Jangan beli untuk tapak dengan perkhidmatan 208V atau 230/400V sahaja. Varian input ini ditetapkan pada 480V, dan menambah pengubah mengalahkan keseluruhan titik — minta kami untuk varian 380V jika itu grid anda.

Dan jika tapak mempunyai bilik tidur betul-betul di atas halaman depan, belanjawan secara realistik: walaupun 60dB boleh didengar di dalam rumah pada waktu malam. Rancang penghalang bunyi atau jadual penutup kuasa malam sebelum jiran memfailkan aduan pertama.

Apa yang AMPPAL Tawarkan Yang Tidak Ditawarkan oleh Pengedar Tempatan

Harga terus kilang dari Yueqing, dengan sijil CE, TUV, UL, dan CB dalam pakej sebut harga.

15–20 hari bekerja penghantaran selepas pengeluaran kelulusan; MOQ dari satu bekas.

OEM/ODM: jenama anda pada kabinet dan pada skrin but paparan.

Kami mengendalikan 200+ stesen sendiri, jadi maklum balas kejuruteraan dari lapangan kembali ke dalam reka bentuk.

Waranti 2 tahun dengan panel ganti dan modul dihantar silang dalam masa 5 hari bekerja.

Pembungkusan dan Penghantaran Unit 120kW untuk Tapak Kerja AS

Kabinet dihantar tegak dalam peti berbingkai keluli bersaiz untuk badan 1800 × 750 × 690 mm. Paparan dihadkan dengan buih dan papan lapis, dan pemasangan CCS1 ditunggang dalam kotak dalam yang empuk.

Peti mempunyai poket garpu dan empat mata pengangkat; pelan peti keluar dengan sebut harga supaya penghantar barang anda boleh merancang trak dari pelabuhan ke tapak. Unit bergerak tegak pada setiap masa, yang memastikan bar bas dalaman dan pengedap paparan tetap utuh.

Syarat adalah FOB Ningbo atau CIF ke pelabuhan AS atau Kanada. Invois, senarai pembungkusan, bil muatan, sijil asal dan laporan ujian dikeluarkan dalam masa 3 hari bekerja selepas pemuatan.

Waranti, Alat Ganti dan Sokongan Selepas Unit Mendarat

Waranti standard 2 tahun meliputi modul, pengawal, paparan dan penyejukan.

Modul dan panel kuasa ganti dalam stok; pertukaran silang kapal dalam tempoh 5 hari bekerja.

Diagnostik OCPP jauh untuk kerosakan, perisian tegar dan gelagat kipas.

Mentauliahkan sokongan melalui panggilan video untuk pemasang kali pertama.

Senarai semak penyelenggaraan suku tahunan yang meliputi penapis, kipas dan pemeriksaan tork.

Nota Pemasangan untuk Tapak 480V dan Kejiranan Campuran Penggunaan

Salah: menyuap unit daripada panel 208V dan mengharapkan kuasa penuh. Kanan: sediakan AC480V±10% tiga fasa di pintu masuk perkhidmatan.

Salah: andaikan unit ialah 50Hz sahaja. Kanan: ia menerima 45-65Hz, tetapi sahkan frekuensi tempatan pada papan nama sebelum memberi tenaga.

Salah: meletakkan kabinet pada dinding dengan kipas menghadap sudut. Kanan: pastikan kelegaan yang ditunjukkan dalam manual pemasangan supaya kawalan kipas berfungsi seperti yang direka.

Salah: memaksa peminat ke kelajuan tinggi selepas hari yang panas. Kanan: biarkan pengawal menurunkannya; kelajuan terpaksa hanya membazirkan kuasa dan menambah bunyi.

Salah: mengabaikan baki fasa pada perkhidmatan kongsi. Kanan: minta juruelektrik mengesahkan pemuatan merentas tiga fasa sebelum pentauliahan.

Maklum balas daripada Operator Yang Mengambil berat tentang Desibel

Seorang kontraktor di Houston, Texas, Amerika Syarikat memasang dua unit di plaza runcit pada awal tahun 2025. Kebimbangan utama pengurus hartanah adalah bunyi bising dari blok apartmen di sebelah; selepas tiga bulan satu-satunya aduan yang direkodkan ialah kecerahan skrin pada pukul 11 ​​malam, yang jadual malam ditetapkan pada minggu yang sama. Bahagian pengecasan tidak memerlukan panggilan perkhidmatan sejak itu.

Pemilik pusat beli-belah di Toronto, Kanada membekalkan unit daripada panel 480V pusat beli-belah dan menjimatkan kos transformer sepenuhnya. Juruelektrik mengesahkan pemuatan fasa semasa pentauliahan; Satu-satunya keluhan mereka ialah templat paparan mengambil sedikit masa untuk dipelajari, manakala bahagian pengecasan telah berjalan bersih selama lapan bulan.

Seorang pemaju di Seattle, Amerika Syarikat meletakkan unit di garaj guna bercampur tempat penyewa runcit mahukan skrin iklan. Penyewa melaporkan siling 60dB yang ditahan dalam kajian bunyi mereka dan kini merancang unit untuk dua lagi hartanah; aduan kecil ialah kabel CCS1 terasa lebih keras pada musim sejuk daripada yang dijangkakan, iaitu masalah jaket kabel, bukan kesalahan pengecas.

Soalan Lazim: Input 480V, Had Bunyi dan Output 120kW

S: Bolehkah unit ini berjalan pada kuasa Eropah 380V?

J: Tidak, varian ini ditetapkan pada AC480V±10%. Minta versi 380V jika grid anda ialah 230/400V.

S: Seberapa kuat 60dB sebenarnya?

J: Mengenai tahap perbualan biasa, diukur pada 1 meter dari kabinet di bawah beban penuh.

S: Adakah bunyi menjadi lebih teruk pada waktu malam?

J: Hanya jika beban dan haba memerlukannya; kelajuan kipas mengikut suhu, bukan jam.

S: Apakah saiz penyuap yang diperlukan oleh unit 120kW pada 480V?

A: Sekitar 150A setiap fasa pada beban penuh sebelum margin; jurutera anda harus mengukur pemutus dengan ruang kepala untuk masuk dan penambahan masa hadapan.

S: Adakah skrin 32-inci menambah bunyi?

J: Tidak, panel disejukkan secara pasif dan senyap sepenuhnya pada bila-bila masa.

S: Adakah pengubah diperlukan?

J: Tidak jika tapak anda mempunyai 480V tiga fasa; unit direka bentuk untuk menyambung terus kepada perkhidmatan sedemikian.

S: Apakah yang dilindungi oleh waranti?

A: Standard 2 tahun, meliputi peringkat kuasa, paparan, dan sistem penyejukan.

S: Bolehkah kami memasangnya di Kanada?

J: Ya, 480V adalah standard di sana, dan dokumen pensijilan dihantar bersama unit.
