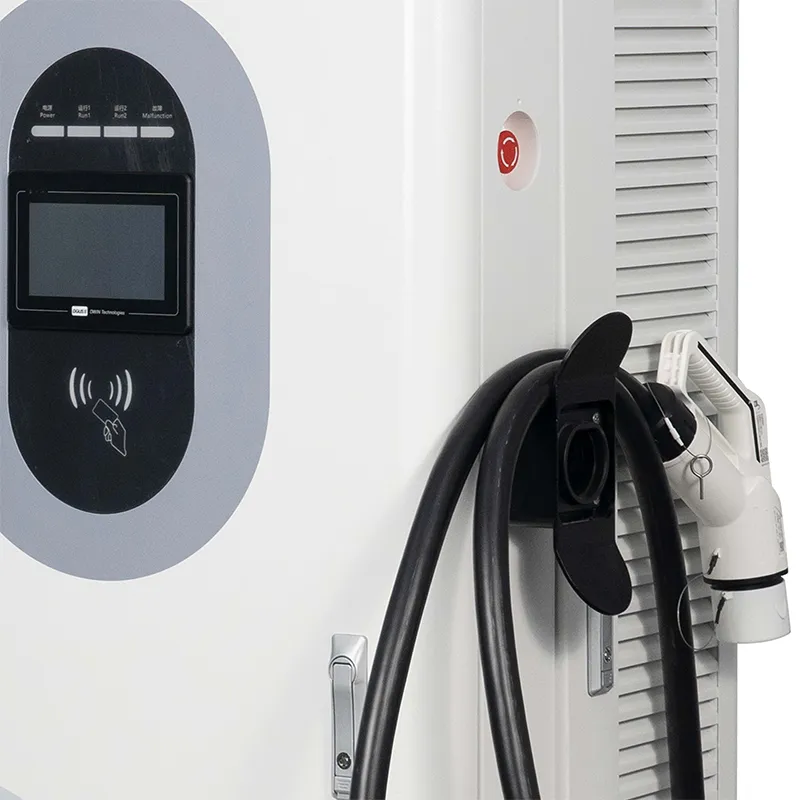

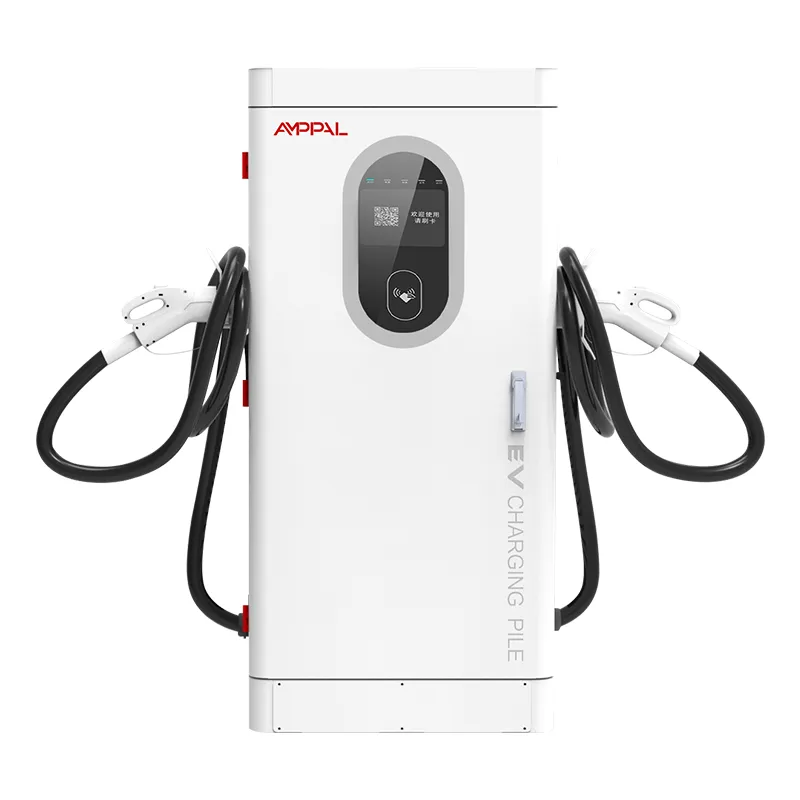

Pengecas Pantas DC Bersepadu Berkecekapan Tinggi 80kW untuk Armada EV Komersial

Pengecas 80kW Yang Melayan Transformer Anda Seperti Penyewa

Setiap kilowatt-jam pengecas ini ditarik dari pengubah tapak anda tiba sebagai AC yang bersih dan berkelakuan baik - itulah keputusan kejuruteraan di sebalik AF-DC-80-Y-B-O-4-H, dan itulah sebabnya pengecas pantas DC bersepadu 80kW ini tergolong dalam senarai semak gred utiliti dan bukannya pencarian murah. Faktor kuasa berada pada ≥0.99 dan jumlah herotan harmonik kekal ≤5%, angka yang jarang anda lihat pada import murah.

Mengapa perkara itu penting di atas kertas? Transformer yang menyuap pengecas faktor kuasa lemah membawa arus reaktif tambahan, berjalan lebih panas, dan bil elektrik anda boleh termasuk caj tenaga reaktif yang tiada siapa yang memberi amaran kepada anda.

Kabinet ialah 1620 x 750 x 560 mm, berkadar 80 kW, output 200-1000VDC dengan kuasa malar dari 300 hingga 1000V. Kami membinanya di Yueqing, Zhejiang, di mana kod grid merawat kualiti kuasa dengan serius. Halaman ini menerangkan maksud nombor untuk operasi anda.

Lima Cara Input ≥0.99 PF Membayar Sendiri

Tiada penalti kuasa reaktif: pada PF ≥0.99 pengecas kelihatan seperti beban perintang pada meter, jadi bil utiliti kVA atau tenaga reaktif tidak mempunyai apa-apa untuk mengecaj anda.

THD ≤5% memastikan transformer kongsi sejuk: arus harmonik yang akan beredar dalam pengubah dan pendawaian neutral dipotong kepada sebahagian kecil daripada apa yang dihasilkan oleh pengecas rendah.

Kelulusan sambungan grid yang lebih mudah: banyak utiliti menuntut pengisytiharan harmonik dan faktor kuasa untuk pemasangan DC; laporan ujian kami meliputi kedua-duanya pada muatan penuh.

Operasi mesra jiran: hotel atau pejabat yang berkongsi penyuap tidak akan melihat lampu berkelip atau menetapkan semula elektronik apabila sesi pengecasan bermula.

Hayat aset tapak yang lebih lama: arus reaktif yang kurang dan harmonik yang lebih sedikit bermakna pengubah, kabel dan gear suis berjalan lebih sejuk dan umur lebih perlahan.

Kecekapan puncak 95% di atas: peringkat kuasa SiC yang sama yang membersihkan input juga membazirkan lebih sedikit tenaga sebagai haba.

Spesifikasi Teknikal

Tapak Di Mana Harmonik Membawa Anda dalam Masalah

Taman perniagaan di Jerman dan Perancis, di mana seseorang berkongsi pengubah 630 kVA menyalurkan suapan pejabat, mesin CNC dan pengecas pada bar bas tunggal.

Hotel di Turki dan Greece, tempat tetamu mengadu tentang lampu berkelip-kelip jika pengecas tidak berfungsi pada penyuap yang sama dengan dapur.

Depot armada di UK dan Belanda menjalankan 8-20 pengecas, di mana pengumpulan harmonik merentas banyak unit adalah risiko sebenar.

Bumbung pusat beli-belah di UAE dan Arab Saudi, tempat pasukan elektrik menyemak setiap profil muatan sebelum menandatangani pajakan.

Garaj perbandaran di Mexico dan Brazil, tempat utiliti memeriksa kualiti kuasa sebelum meluluskan tarif komersial.

Di dalam Peringkat Kuasa: PFC, Harmonik dan Bank Beban

Penerus pengecas DC menukarkan AC kepada DC, dan penerus naif menarik arus hanya dalam denyutan sempit berhampiran puncak voltan. Denyutan tersebut adalah harmonik - arus pada 250 Hz, 350 Hz, 450 Hz dan seterusnya - tidak melakukan kerja yang berguna. AF-DC-80-Y-B-O-4-H menggunakan hujung hadapan aktif (PFC) yang membentuk arus masukan menjadi gelombang sinus lancar mengikut fasa dengan voltan.

Peringkat kedua menukar DC yang bersih kepada 200-1000VDC yang dikehendaki kenderaan, kuasa malar dari 300 kepada 1000V. Trak 800V dan sedan 400V kedua-duanya mendekati 80 kW berkadar merentasi bahagian rata lengkung cas mereka.

Anda boleh mengesahkan tingkah laku itu sendiri: laporan ujian kami menyenaraikan THD dan PF pada beban 25%, 50%, 75% dan 100%, kerana pengecas yang hanya kelihatan bersih semasa melahu adalah tidak bernilai. Hantarkan kepada kami rajah satu baris tapak dan kVA pengubah, dan jurutera kami akan menganggarkan impak beban - biasanya dalam masa sehari.

Pensijilan dan Mata Ujian di Belakangnya

Kami memegang UL, CE, CB, TUV dan CCC; tanya dan kami akan menghantar e-mel fail sijil yang sepadan untuk unit ini.

Setiap kelompok dibakar selama 48 jam pada beban penuh, suhu log merentasi modul, penyambung dan induktor PFC.

Kualiti kuasa disahkan setiap kelompok pada bank beban yang ditentukur, dengan PF dan THD ditangkap pada empat titik beban.

Set keselamatan (13 fungsi) terletak di bawah EN IEC 61851-1:2019 dan 61851-23:2014.

Kabinet disahkan IP54, dengan sampel semburan garam disimpan 96 jam; jalur operasi berjalan -25C hingga +50C.

Daripada Lembaran Logam kepada Load Bank: Jejak Pengeluaran

Peringkat 1: keluli kepingan dipotong laser, ditebuk dan dibengkokkan pada garisan bersambung FANUC sebelum salutan serbuk.

Peringkat 2: sampel daripada setiap kumpulan salutan memasuki ruang semburan garam sementara pengeluaran diteruskan.

Peringkat 3: peringkat input dan papan PFC dibina pada talian AC; modul kuasa pada talian DC - stesen berasingan.

Peringkat 4: pemeriksaan masuk modul SiC, penapis EMI, penyambung dan komponen pemeteran.

Peringkat 5: pendawaian tangan dengan terminal terkawal tork dan pemeriksaan visual setiap sambungan.

Peringkat 6: selama 48 jam pada ambien 40C, PF, THD, kecekapan dan kestabilan komunikasi direkodkan minit demi minit.

Peringkat 7: denyar perisian tegar, ujian OCPP 1.6j terhadap pelayan kami, kemudian semakan akhir kualiti kuasa bank beban.

Peringkat 8: pembungkusan dan palletizing; foto pra-penghantaran mendarat dalam peti masuk anda sebelum kontena dimuatkan.

Semakan Pematuhan: Adakah Kabinet Ini Sesuai?

Pilih AF-DC-80-Y-B-O-4-H apabila tapak anda berkongsi pengubah dengan beban lain, utiliti anda meminta pengisytiharan kualiti kuasa atau anda sedang memasang beberapa unit yang harmoniknya akan terkumpul. Jika pengurus hartanah anda sudah membenderakan faktor kuasa dalam projek sebelumnya, model ini menamatkan perbualan itu.

Pengecas ini bukan untuk anda jika tapak tersebut mempunyai pengubah khusus dengan ruang kepala yang besar, utiliti anda tidak pernah memeriksa harmonik, dan anda hanya mahukan kotak 80kW termurah yang mengecas kereta. Ia juga merupakan pilihan yang salah jika anda memerlukan sesi sub-30 minit untuk teksi 800V; melangkah sehingga 120kW atau 160kW.

Tidak pasti? Hantar gambarajah satu baris dan penarafan pengubah. Kami mengira ruang kepala harmonik dan memberitahu anda dengan jujur ​​sama ada satu, dua atau enam unit sesuai dengan penyuap anda tanpa peningkatan.

Berurusan Dengan Kilang Berurusan Dengan Broker

Soalan teknikal anda tentang reka bentuk PFC dan kod grid terus kepada jurutera kami di Yueqing, bukan melalui peti masuk penjual semula.

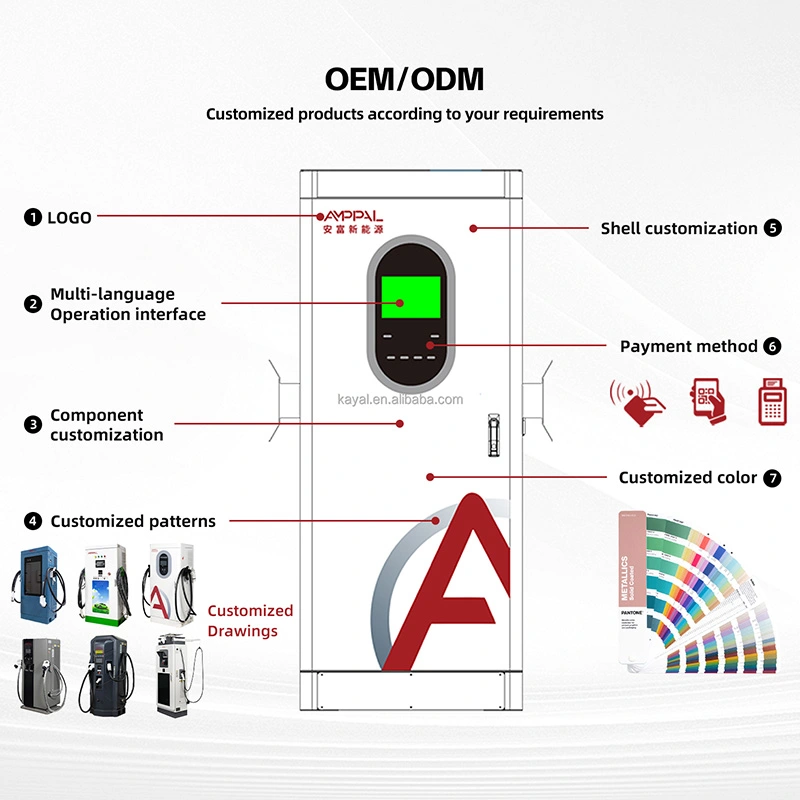

OEM/ODM daripada satu loji: warna tersuai, logo, lalai perisian tegar dan konfigurasi bahagian belakang anda sendiri, semuanya dilakukan di kilang.

Stok membina cuti dalam 15-20 hari bekerja; pesanan tersuai berjalan kira-kira 7-10 hari lebih lama.

Pesanan percubaan diterima daripada 1 unit untuk pasaran baharu; harga kontena untuk 10+ unit.

Alat ganti jaminan terbang melalui DHL/FedEx dalam masa 48 jam selepas tuntutan diluluskan; diagnostik jauh dijalankan melalui sambungan OCPP.

Peti, Bekas dan Dokumen Kastam

Setiap peti membawa laporan kualiti kuasa kelompok serta unit - fail yang mungkin dikehendaki oleh broker kastam dan penyemak utiliti anda. Kabinet mempunyai berat kira-kira 300 kg; kotak papan lapis menambah 60-80 kg, dan 10-14 peti muat bekas 40HQ.

FOB Ningbo atau Shanghai terpakai melainkan anda lebih suka CIF, CFR atau DDP. Gambar rajah palet dikeluarkan sebelum pembungkusan supaya trak boleh ditempah awal.

Kertas kerja dihantar dengan pesanan: invois komersial, senarai pembungkusan, sijil asal, fail CE/TUV dan laporan PF/THD.

Syarat Perkhidmatan: Apa Yang Dicakupi Sebenarnya Dua Tahun

Tempoh dua tahun merentas modul, pengawal dan peringkat penapisan. Bahagian PFC adalah bahagian yang secara senyap-senyap merendahkan pada unit murah; kami dilindungi secara eksplisit.

Tuntutan yang disahkan meletakkan alat ganti pada kurier dalam masa 48 jam - biasanya 3-5 hari bekerja di seluruh Eropah.

Kemas kini perisian tegar dan parameter ditolak dari jauh melalui OCPP - kebanyakan isu tidak memerlukan lawatan tapak.

Pemasangan pertama mendapat panggilan pentauliahan video - pembumian, pendawaian dan penggandingan bahagian belakang disemak secara langsung.

Rutin yang dicadangkan: penapis dibersihkan setiap 6 bulan, terminal dipulihkan setiap tahun dan bentuk gelombang input disemak semula apabila beban baharu menyertai bar bas.

Nota Pemasangan: Salah vs Betul

Salah: Mendaratkan pengecas ini pada penyuap yang sudah berat dengan harmonik pemacu motor, kemudian menyalahkan unit atas isu tapak. Kanan: ukur bentuk gelombang masuk dahulu; jurutera kami mentafsir rakaman dan pengurangan saiz jika diperlukan.

Salah: Dengan mengandaikan konduktor neutral tidak pernah membawa arus pada suapan tiga fasa. Kanan: THD ≤5% mengekalkan beban neutral yang kecil, tetapi input AC masih mesti berwayar mengikut manual - 4-teras atau 5-teras seperti yang dinyatakan.

Salah: Menjalankan unit daripada penjana kecil tanpa memeriksa kapasiti. Kanan: penjana yang memberi input PFC ini memerlukan voltan dan frekuensi yang stabil; sahkan ia dinilai untuk inrush ditambah beban berterusan.

Salah: Melangkau pemeriksaan tork tahunan kerana unit tidak pernah tersandung. Kanan: terminal longgar di bawah 80kW memanas dengan perlahan; cek 15 minit adalah lebih murah daripada lug cair.

Salah: Mempercayai PF ≥0.99 membolehkan anda mengabaikan beban tapak lain. Kanan: pengecas bersih, tetapi pengubah masih menyediakan semua yang lain pada bar bas.

Cerita Operator: Apa yang Dilakukan oleh Nombor untuk Mereka

Sebuah taman logistik di Belanda memasang enam unit AF-DC-80-Y-B-O-4-H pada Oktober 2025 pada pengubah 630 kVA kongsi yang turut menyalurkan bekalan sejuk. Perunding mereka mengukur THD pada titik gandingan biasa: 4.9% dengan enam pengecas berjalan, berbanding 11% dengan dua unit lebih murah yang telah mereka uji. Aduan mereka: engsel pintu terasa ringan untuk berat pintu.

Sebuah rangkaian hotel di Turki memasang empat unit di Bodrum dan Antalya. Aplikasi sambungan grid mereka lulus tanpa kajian harmonik kerana laporan ujian telah dilampirkan. Pengurus operasi mencatat bunyi kipas 65dB boleh didengar dari dek kolam pada waktu malam.

Seorang peruncit di Mexico City meletakkan dua unit di atas bumbung yang turut membekalkan sebuah bank eskalator. Pasukan elektrik pusat beli-belah itu telah menolak pengecas dua jenama lain kerana kualiti kuasa; yang ini lulus semakan dalam seminggu. Keluhan: panel QR sisi mengumpul habuk dengan cepat.

Soalan Lazim

S: Apakah sebenarnya maksud THD ≤5% dalam amalan?

J: Jumlah herotan harmonik arus input kekal pada atau di bawah 5% daripada asas pada beban penuh. Secara praktikal, pengecas menambah sedikit pencemaran harmonik pada sistem elektrik tapak anda - di dalam kebanyakan had utiliti.

S: Adakah pengecas ini akan mencetuskan penalti kuasa reaktif utiliti saya?

J: Tidak. Dengan faktor kuasa ≥0.99 komponen reaktif boleh diabaikan, jadi pengebilan utiliti untuk tenaga reaktif atau faktor kuasa rendah tidak mempunyai asas untuk mengecaj anda.

S: Adakah saya memerlukan penapis harmonik yang berasingan atau unit pembetulan faktor kuasa?

J: Tidak, bahagian hadapan yang aktif di dalam kabinet melakukan kedua-duanya. Itulah gunanya memilih model ini berbanding pengecas penerus pasif.

S: Bolehkah ia berjalan dari penjana diesel?

J: Ya, jika penjana memegang voltan dan kekerapan yang stabil dalam tetingkap AC380V ±15% dan mempunyai kapasiti yang mencukupi. Sahkan saiz penjana dengan kami sebelum melakukan.

S: Adakah angka PF diukur pada beban penuh atau hanya semasa terbiar?

J: Pada beban penuh, dan juga pada beban 25%, 50% dan 75%. Laporan kelompok menunjukkan semua empat mata - mintalah.

S: Apakah dokumen sambungan grid yang anda sediakan?

J: Sijil CE/TUV, laporan ujian kualiti kuasa dengan lengkung PF dan THD, dan lembaran data bahasa Inggeris. Ini meliputi kebanyakan ulasan utiliti di Eropah, Timur Tengah dan Amerika Latin.

S: Adakah kuasa yang lebih bersih lebih mahal?

J: Peringkat PFC aktif menambah beberapa kos komponen berbanding penerus murah - tetapi itu adalah kecil di samping penalti yang dielakkan, peningkatan pengubah dan panggilan perkhidmatan.

S: Bolehkah saya menjalankan 80kW pada fasa tunggal 230V?

J: Tidak, ini adalah unit tiga fasa yang memerlukan AC380V ±15%. Untuk tapak fasa tunggal, lihat pengecas DC kami yang dipasang di dinding sehingga 40kW.
