Pengecas EV AC Dwi-Port Menara Slim 44kW untuk Kemudahan Tempat Letak Kereta Komersial

Soalan 44kW Adalah Soalan Panel

Kebanyakan pengecas AC dwi-gun gagal di atas kertas sebelum ia gagal di lapangan. Kegagalan bukanlah pengecas; ia adalah soalan pertama juruelektrik: apakah yang perlu diberikan oleh panel?

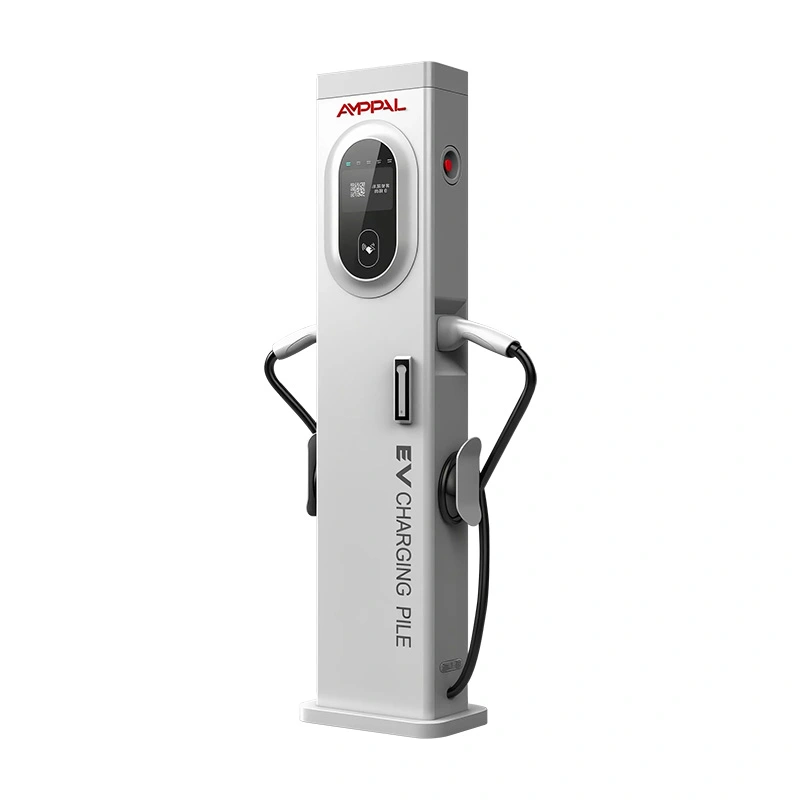

SlimTower 44kW AMPPAL (AF-AC-044-Y-A-0-4-JA-P) membawa dua meriam Jenis 2 pada 32A+32A pada suapan tiga fasa 380VAC, daripada lajur 300 x 150 x 1400mm dengan skrin sentuh 5 inci. Setiap soket boleh menarik kira-kira 21kW; pasangan itu bersama-sama mendekati papan nama 44kW.

Halaman ini ditulis untuk orang yang menandatangani lukisan elektrik. Jika itu anda, baca matematik penyuap di bawah sebelum anda jatuh cinta dengan helaian spesifikasi.

Berita baiknya ialah matematiknya mudah dan awam: volt, amp dan punca kuasa dua. Berita buruknya ialah tiada siapa yang melakukannya pada hari pengecas tiba. Lakukan sekarang, di atas kertas, sebelum bekas ditempah.

Maksud 32A+32A Muatan Penuh untuk Tapak Anda

Dua kereta, kedua-duanya pada 32A setiap fasa: penyuap anda mesti membawa kira-kira 64A setiap fasa pada masa yang sama, atau pemutus hulu bergerak pada masa yang paling teruk.

Rancang pengubah: setiap menara menambah sehingga 44kW beban bersambung; sepuluh menara bermakna 440kW sebelum anda mengira pencahayaan dan HVAC.

Saiz kabel bermula pada 16mm2 tembaga setiap fasa untuk jangka pendek dan berkembang dengan jarak; 25mm2 atau 35mm2 adalah biasa untuk larian melebihi 50 meter.

Tugas pemutus: pemutus tiga fasa 80A, atau dua unit 40A dengan satu setiap pistol, memberikan ruang kepala pasangan tanpa gangguan.

Baki fasa ialah faedah sampingan: beban tiga fasa 32A+32A lebih baik kepada grid daripada tiga pengecas 7kW fasa tunggal yang disusun pada satu fasa.

Jika tapak tidak dapat menyalurkan beban penuh, pengurusan beban OCPP 1.6J boleh menghadkan menara pada belanjawan yang lebih rendah sementara anda mengekalkan ruang kepala untuk kemudian.

Haba adalah sebahagian daripada bajet: 44kW berjalan selama berjam-jam memanaskan bilik panel, jadi rancang pengudaraan sebelum musim panas pertama.

Spesifikasi Teknikal

Gunakan Kes Yang Mewajarkan Kapasiti 44kW

Kawasan depoh tempat van meletak kereta selama satu hingga tiga jam antara syif; 44kW setiap teluk menukar masa henti kepada julat yang boleh digunakan.

Kedudukan teksi dan hab ride-hail di mana pemandu berputar dengan cepat dan masa tinggal berada di bawah dua jam.

Ruang hadapan hentian trak yang menyediakan van penghantaran dan kenderaan komersial ringan sehingga 3.5 tan.

Dok gudang di mana deretan menara berkongsi satu bilik pengubah.

Armada sewa EV yang mesti memusingkan kereta di antara penyewaan tanpa menunggu semalaman.

Blok kediaman dengan perkhidmatan tiga fasa di mana 44kW ialah kuasa AC tertinggi yang dibenarkan oleh pengedar pada penyuap.

Tempat letak kereta lapangan terbang dan stesen di mana kesibukan pagi hibrid plug-in memerlukan tambah nilai pantas sebelum berlepas.

Membaca Aliran Kuasa: Dari Panel ke Palam

Kuasa meninggalkan papan pengedaran pada penyuap tiga fasa dan memasuki menara melalui kelenjar asas. Di dalam, stesen mengukur setiap pistol secara berasingan, jadi papan nama 44kW bukanlah satu alur keluar gergasi tetapi dua litar 32A yang berkongsi satu kandang.

Apabila sebuah kereta dipasang, ia boleh menggunakan 32A penuh pistolnya sendiri. Apabila kereta kedua tiba, kedua-duanya menarik sehingga 32A; menara memastikan kedua-dua sesi berasingan untuk pengebilan dan OCPP 1.6J melaporkan setiap tenaga penyambung secara berasingan.

Pemeteran setiap soket adalah penting untuk pengebilan berpecah: penyewa A membayar untuk pistol 1, penyewa B untuk pistol 2 dan pelayan tidak pernah mencampurkan dua jumlah kWj.

Satu perangkap yang patut diberi nama: merendahkan. Jika suapan lemah, pemutus tersandung dan bukannya menara semakin perlahan. Penutup perisian tegar ialah alternatif terkawal, jadi tentukan belanjawan sebelum pendawaian, bukan selepas perjalanan pertama.

Rekod Kualiti yang Boleh Dipercayai oleh Jurutera Kemudahan

Pematuhan dipegang terhadap arahan Voltan Rendah dan EMC, dan fail disemak semula apabila peringkat kuasa berubah.

Setiap stesen diuji hi-pot dan diikat bumi sebelum ia meninggalkan garisan — pada 32A setiap pistol tiada margin untuk laluan darat yang meragukan.

Larian haba beban penuh: menara 44kW diuji terbakar selama 48 jam berterusan pada arus papan nama, dengan suhu kabinet direkodkan.

Lajur sampel menjalankan kitaran terma IEC 60068 antara -30°C dan +70°C, ditambah 96 jam semburan garam pada kemasan.

Bar bas dan penyambung yang diuji tork; penamatan longgar adalah punca klasik kegagalan haba dalam gear AC arus tinggi.

Penyumberan komponen mengikut RoHS dan REACH dalam sistem ISO 9001:2015; Skop CCC, TÜV, UL dan CB wujud di peringkat loji.

Urutan Perhimpunan Lapan Stesen

Cangkerang potong laser, toleransi 0.1mm, pada talian CNC.

Lipatan brek tekan dan kimpalan jahitan badan menara.

Kimpalan robot FANUC pada plat asas dan kurungan kelenjar.

Pembersihan dan kemasan permukaan tiga peringkat.

Bahagian arus tinggi: bar bas, penyentuh dan gear pensui berkadar 32A dipasang dan dikilas.

Pemeteran dan elektronik: meter kWj setiap soket, papan komunikasi dan skrin sentuh 5 inci.

Muatan perisian tegar dan pematuhan OCPP dijalankan terhadap pelayan ujian.

Ujian beban sampel, hi-pot, pas visual, kemudian pembungkusan. Pengeluaran berjalan 15-20 hari bekerja.

Panduan Saiz: Apabila 44kW Sesuai (dan Apabila Tidak)

Beli menara 44kW apabila pengubah dan panel sudah mempunyai ruang kepala, atau apabila anda mereka bentuk sistem elektrik dari awal dan boleh saiznya dengan betul. Kapasiti tambahan berbanding model 14kW hanya nyata jika suapan boleh menghantarnya.

Langkaunya jika tapak anda menggunakan bekalan fasa tunggal 32A; anda akan menjalankan menara pada sebahagian kecil daripada penarafannya, membayar untuk kapasiti yang anda tidak boleh gunakan. Langkau juga apabila kereta meletak semalaman selama lapan jam lebih; Kos AC 7-11kW lebih murah dan lebih lembut pada hayat bateri. Dan jika tempat letak kenderaan anda adalah tempat letak kenderaan tetap dengan jadual yang ketat, sahkan kapasiti sambungan yang dibenarkan oleh pengedar terlebih dahulu; sesetengah wilayah mengehadkan pengecasan AC setiap tapak.

Jika panel ketat tetapi permintaan adalah nyata, jawapan yang jujur ​​ialah pengurusan beban: biarkan OCPP menutup menara sekarang dan naikkan penutup apabila tapak berkembang. Pelan itu berfungsi dengan menara ini kerana perisian tegar menerima had arus jauh.

AMPPAL Berbanding Saingan Dwi-Gun Bajet

Keupayaan 32A+32A sebenar: beberapa menara bajet mengiklankan 44kW tetapi dihantar dengan penyentuh 16A; kami mencetak rating per-gun pada papan nama.

Pemeteran per-soket bebas untuk pengebilan berpecah, bukan satu meter yang dijumlahkan.

OCPP 1.6J melalui Ethernet, 4G dan WiFi, jadi menara bergabung dengan sistem pengurusan beban dan perayauan.

Bukti ujian: larian haba beban penuh, log tork dan hasil semburan garam tersedia setiap kelompok.

Syarat komersil: MOQ 1 unit, masa utama 15-20 hari bekerja, waranti 2 tahun, alat ganti DHL/FedEx.

Pilihan OEM untuk logo, skrin dan penjenamaan kabel; eksport ke 40+ negara sejak 2014.

Logistik dan Butiran Pembungkusan

Setiap kapal menara dipasang sepenuhnya dalam karton eksport 5 lapis kira-kira 350 x 220 x 1460mm dengan blok sudut buih, kit sauh dan kelenjar kabel di dalamnya; berat kasar adalah kira-kira 45kg.

Empat karton pergi ke palet dengan pelindung tepi dan bungkus susut; bekas 40 kaki memuatkan kira-kira 60 menara berpallet, atau sehingga 80 lantai, dan pembungkusan semula LCL diatur atas permintaan.

Harga biasanya FOB Ningbo atau Shanghai, dengan EXW atas permintaan. Setiap penghantaran membawa invois, senarai pembungkusan, bil muatan, sijil asal dan pengisytiharan pematuhan CE. Penghantaran disatukan ke Timur Tengah dan CIS diatur setiap minggu, yang memendekkan transit untuk pesanan yang lebih kecil.

Perkhidmatan Yang Bermula dengan Panel

Waranti 2 tahun dari tarikh penghantaran, meliputi kecacatan pembuatan termasuk bahagian arus tinggi.

Sambutan teknikal 24 jam; jurutera kami kerap menyertai panggilan pentauliahan untuk menyemak persediaan panel dengan juruelektrik anda.

Alat ganti melalui DHL/FedEx; penyentuh, meter dan skrin sentuh keluar dalam masa 2 hari bekerja.

RMA mengikut foto dan nombor siri: penggantian atau pembaikan disahkan sebelum apa-apa dikembalikan.

Pek sokongan percuma: helaian pengiraan penyuap, nilai tork dan senarai semak pentauliahan.

Pendawaian dan Amaran Operasi

Salah: andaikan pemutus 32A meliputi kedua-dua senjata api. Kanan: saiz suapan untuk 64A setiap fasa jumlah, atau lindungi setiap pistol secara berasingan.

Salah: menggunakan semula kabel nipis daripada pemasangan lama. Kanan: 16mm2 minimum setiap fasa, dipertingkatkan untuk jangka masa panjang; periksa penurunan voltan pada beban penuh.

Salah: membiarkan menara berada pada penutup perisian tegar selama-lamanya kerana panel tidak pernah dinaik taraf. Kanan: rekod penutup dalam log penyelenggaraan dan naikkan hanya selepas suapan terbukti.

Salah: mencampurkan penyewa pistol 1 dan pistol 2 pada satu invois. Kanan: pastikan pemeteran setiap soket didayakan; OCPP melaporkan setiap penyambung secara berasingan.

Salah: mengabaikan tork selepas lawatan perkhidmatan. Kanan: tork semula busbar dan sambungan lug setiap tahun; kegagalan haba dalam gear AC hampir selalunya sambungan longgar.

Salah: melangkau peranti arus baki. Kanan: muatkan RCD 30mA mengikut peraturan tempatan; menara berfungsi dengan perlindungan RCD standard.

Jurutera Kemudahan dalam Perkataan Mereka Sendiri

Seorang pengurus depoh di Almaty memasang enam menara untuk armada perbandaran 40 van. Matematik penyuap 64A setiap fasa adalah perbualan keseluruhan dengan pengedarnya; sebaik sahaja ruang kepala pengubah disahkan, pentauliahan mengambil masa satu hari. Dia menyatakan bahawa tanda tork pada penutup palang bas menghalang juruelektriknya daripada meneka.

Pengendali logistik di Guadalajara memasangkan menara dengan pengubah 250kVA untuk dua puluh ruang yang dirancang. Mereka mengakui bahawa mereka melebih-lebihkan pengubah dengan satu langkah; kos tambahan adalah kecil dan laluan pertumbuhan kini percuma. Aduan mereka: menu 5-inci adalah dalam, dan kebanyakannya pemandu menggunakan apl itu.

Pengendali gudang berhampiran Moscow mengendalikan menara pada penutup perisian tegar 11kW sehingga penyuap kedua ditenagakan tahun depan. Itulah rancangan berperingkat yang kami cadangkan, dan itulah sebabnya mereka tidak membeli pengecas satu kadar yang lebih murah.

Soalan Lazim: Kuasa, Panel dan Dwi Senjata

S: Apakah penyuap yang diperlukan oleh satu menara 44kW?

A: Suapan tiga fasa bersaiz kira-kira 64A setiap fasa pada beban penuh, dengan konduktor 16-25mm2 bergantung pada panjang larian.

S: Bolehkah kedua-dua senjata itu benar-benar memberikan 32A sekaligus?

J: Ya, setiap pistol diberi nilai 32A setiap fasa; bersama-sama mereka mendekati papan nama 44kW.

S: Berapa banyak menara yang boleh disokong oleh pengubah 250kVA?

J: Sekitar lima pada muatan penuh; dengan pengurusan beban OCPP anda boleh memasang lebih banyak dan mengehadkan jumlah keseluruhan.

S: Adakah menara menyokong pengurusan beban?

J: Ya, had arus jauh OCPP 1.6J membenarkan platform menutup setiap penyambung.

S: Adakah menara ini serasi satu fasa?

J: Tidak, ia memerlukan 380VAC tiga fasa; untuk tapak fasa tunggal lihat stesen 3.5-7kW kami yang dipasang di dinding.

S: Apakah saiz kabel untuk larian 60 meter?

A: Kira kejatuhan voltan pada 64A setiap fasa; kebanyakan larian 60m mendarat pada 25mm2, tetapi sahkan dengan juruelektrik anda.

S: Mengapa pemeteran setiap pistol penting?

J: Dua penyewa di satu menara memerlukan jumlah kWj yang berasingan untuk pengebilan yang adil; meter menara setiap soket secara berasingan.

S: Apakah masa utama?

A: 15-20 hari bekerja untuk model standard selepas deposit, sama seperti menara AC kami yang lain; pesanan pukal dijadualkan pada sebut harga.
