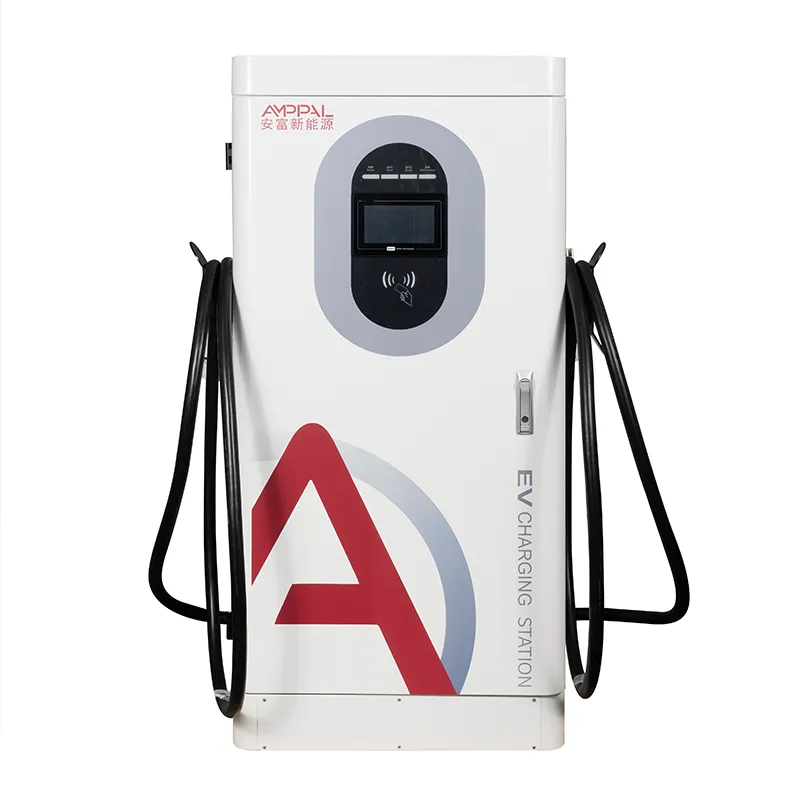

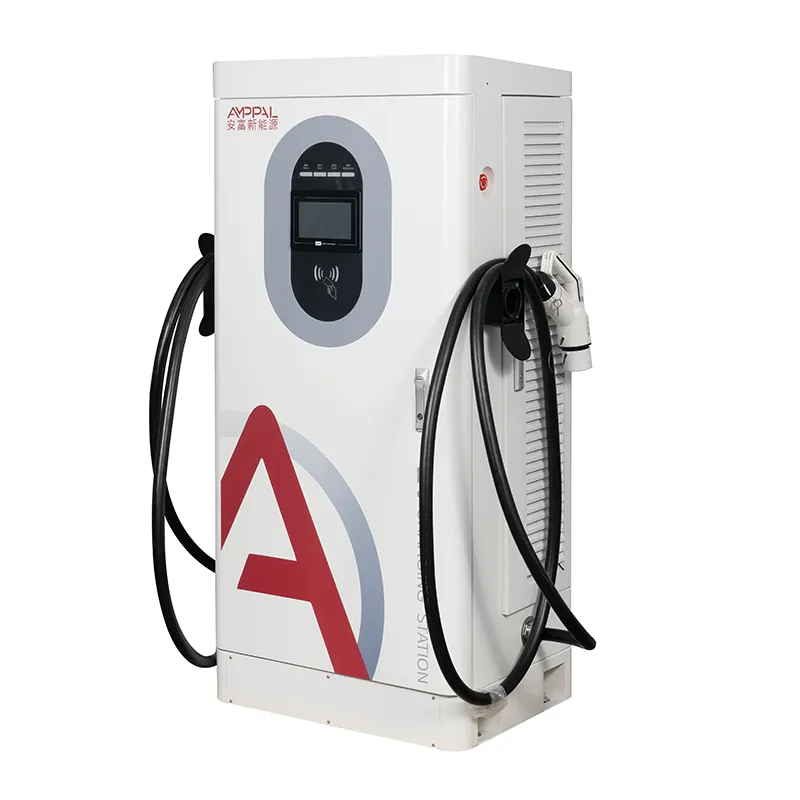

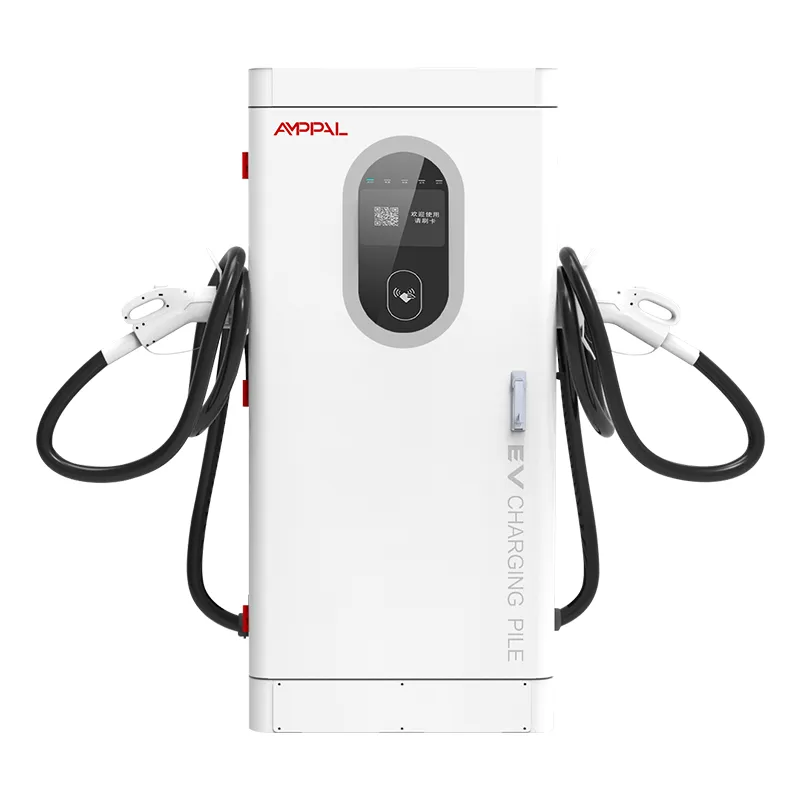

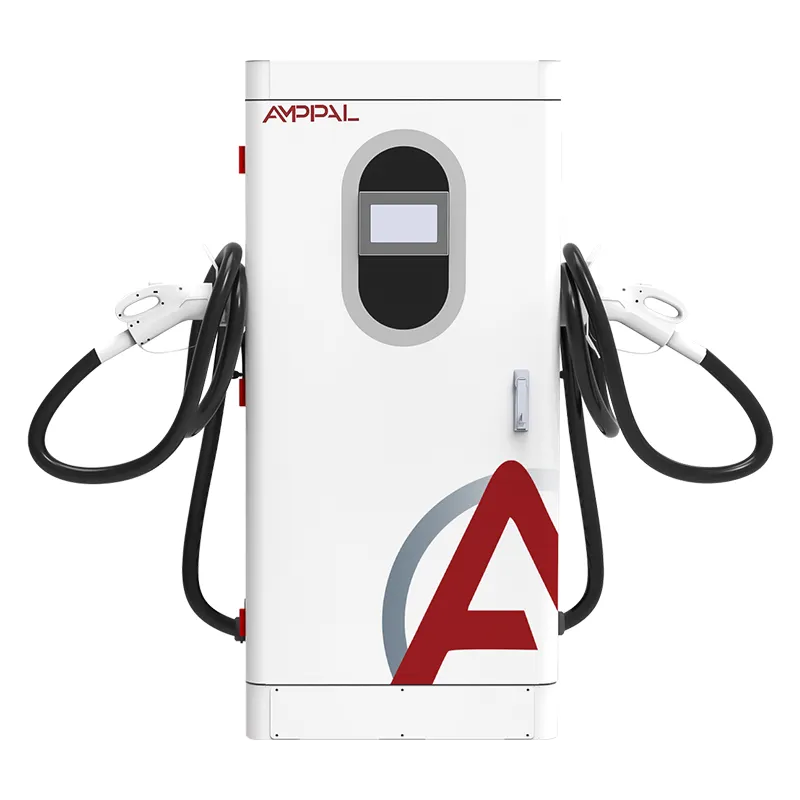

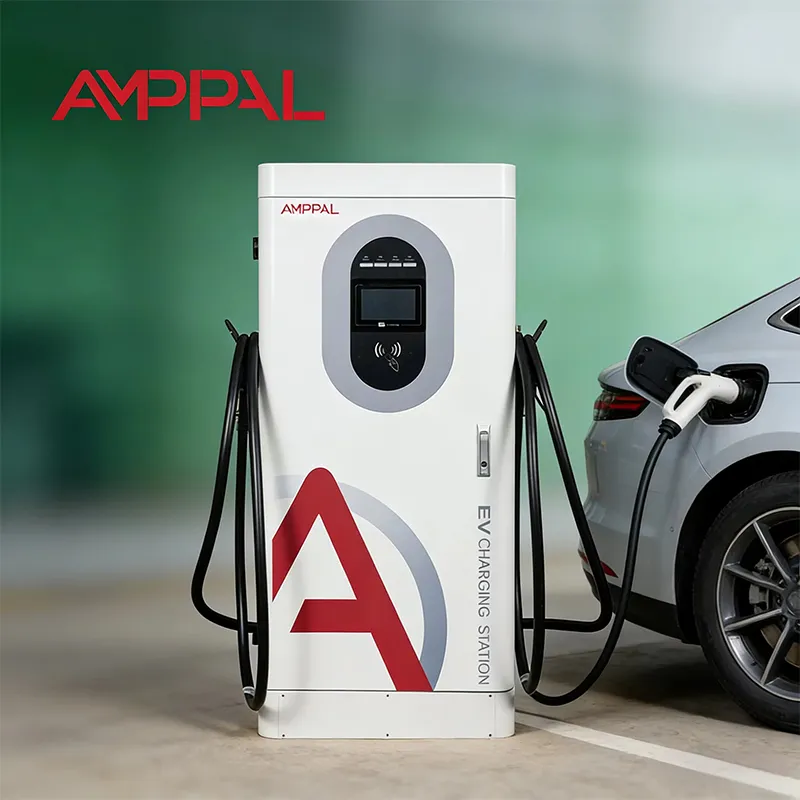

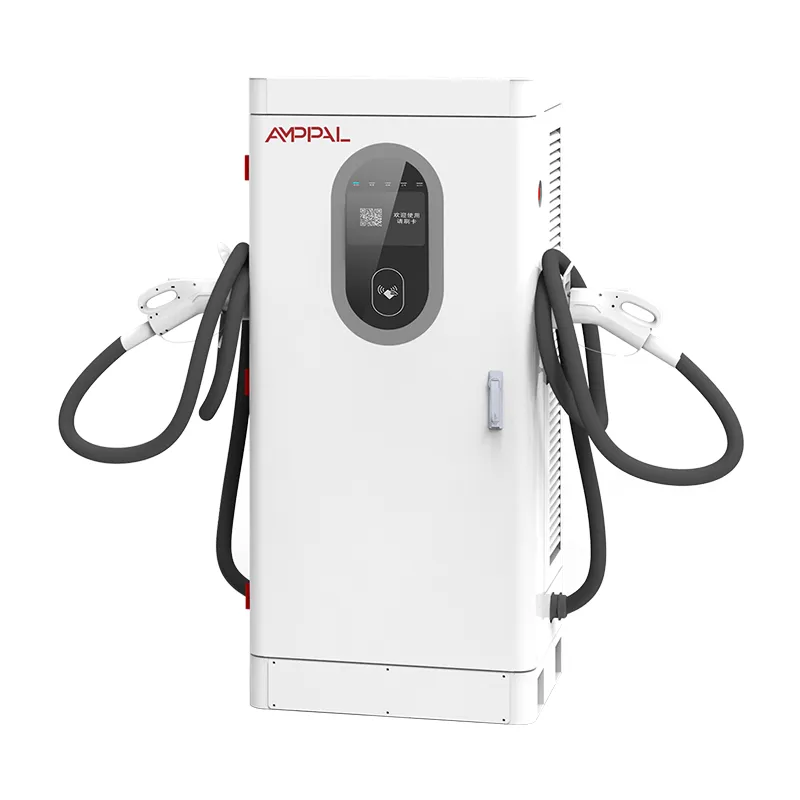

Pengecas EV DC Bersepadu Ultra-Kuasa Tinggi 200kW untuk Armada Bas Elektrik

Kabinet 200kW Yang Menganggap Perisian sebagai Sebahagian daripada Perkakasan

Kebanyakan kegagalan pengecasan bukanlah kegagalan kuasa. Ia adalah kegagalan platform - pengecas yang tidak akan bercakap, tarif yang tidak akan dikemas kini, urus niaga yang tidak akan mendamaikan - dan ia memerlukan wang tanpa fius yang ditiup kelihatan. AF-DC-200-Y-B-O-4-H ialah pengecas pantas DC bersepadu 200kW yang direka bentuk supaya lapisan perisian boleh diservis seperti peringkat kuasa.

OCPP 1.6j ialah bahasa yang digunakan oleh kabinet ini dengan bahagian belakang anda; Ethernet, 4G dan WiFi adalah paip; RFID, APP dan Plug & Charge ialah cara pemandu membuktikan siapa mereka. Setiap pilihan dipetakan kepada model pengendalian yang berbeza, dan halaman ini menelusuri kesemuanya mengikut susunan yang akan anda temui. Kami juga menerbitkan senarai platform yang telah kami sahkan, jadi pembeli boleh menyemak keserasian sebelum menandatangani, bukan selepas penghantaran.

Tiga Cara untuk Bersambung, dan Apabila Masing-masing Menang

Ethernet ialah lalai untuk stesen kekal: kependaman terendah, tiada isu isyarat dan pembawa paling stabil untuk sesi OCPP penuh.

4G sesuai dengan tapak terpencil dan tanpa pengawasan di mana kabel mahal; tetapan SIM serta APN tempatan mendapatkan unit dalam talian dalam beberapa minit.

WiFi sesuai dengan pemasangan sementara atau dalaman yang berkongsi rangkaian sedia ada, walaupun jalur yang sesak boleh menyebabkan kelewatan degupan jantung.

Failover adalah automatik: kabinet memerhati degupan jantung OCPP, dan jika pautan utama terputus, ia berpindah ke sandaran tanpa langkah manual.

Walau apa pun paip, urus niaga dan nilai meter ditimbal secara tempatan semasa gangguan, jadi jurang dalam ketersambungan tidak bermakna jurang dalam rekod hasil.

Spesifikasi Teknikal

Arahan Tempat Penyepaduan Bahagian Belakang Paling Penting

Stesen berbilang jenama di mana satu platform mesti menguruskan pengecas daripada beberapa pembuat tanpa kes khas.

Tapak pada tarif masa penggunaan yang berubah setiap hari dan ditolak dari jauh oleh pengendali.

Rangkaian perayauan yang mana apl rumah pemandu mesti membenarkan pengecas asing.

Depoh korporat dan armada yang memerlukan peruntukan kos setiap pemandu dan laporan penggunaan.

Projek bersubsidi atau diaudit di mana setiap kWj mesti dapat dikesan kepada rekod transaksi.

Bagaimana OCPP 1.6j Onboarding Sebenarnya Berfungsi

Pentauliahan bermula dengan identiti: kami menetapkan siri pengecas, versi OCPP dan bukti kelayakan di kilang, dan anda memasukkan URL pelayan serta kunci kebenaran dalam HMI. Pada kuasa pertama kabinet menghantar BootNotification; platform membalas dengan Diterima dan selang degupan jantung, biasanya 60 saat.

Seterusnya ialah konfigurasi: tarif, jenis penyambung, tetapan transaksi luar talian dan bahasa paparan tiba sebagai mesej ChangeConfiguration daripada platform. Kami kemudian menjalankan jujukan ujian standard - StartTransaction, MeterValues, StopTransaction dan semakan DataTransfer - dengan pasukan anda sebelum unit disiarkan secara langsung.

Aliran yang sama berulang apabila anda menukar platform kemudian, yang biasa berlaku apabila pengendali menyatukan hujung belakang. Tiada apa-apa tentang unit 200kW mengunci anda ke awan satu vendor, dan jurutera kami boleh menyertai panggilan migrasi untuk mengekalkan penyerahan di bawah satu jam.

Keselamatan adalah sebahagian daripada persediaan yang sama: penyulitan TLS pada saluran OCPP, kunci kebenaran dan bukannya kata laluan yang dikongsi dan pilihan untuk memutar kunci tanpa lawatan tapak. Sijil dan kunci hidup dalam pengawal, bukan pada rangkaian awam.

Palam & Caj, RFID dan APP: Perkara yang Berubah untuk Bahagian Belakang

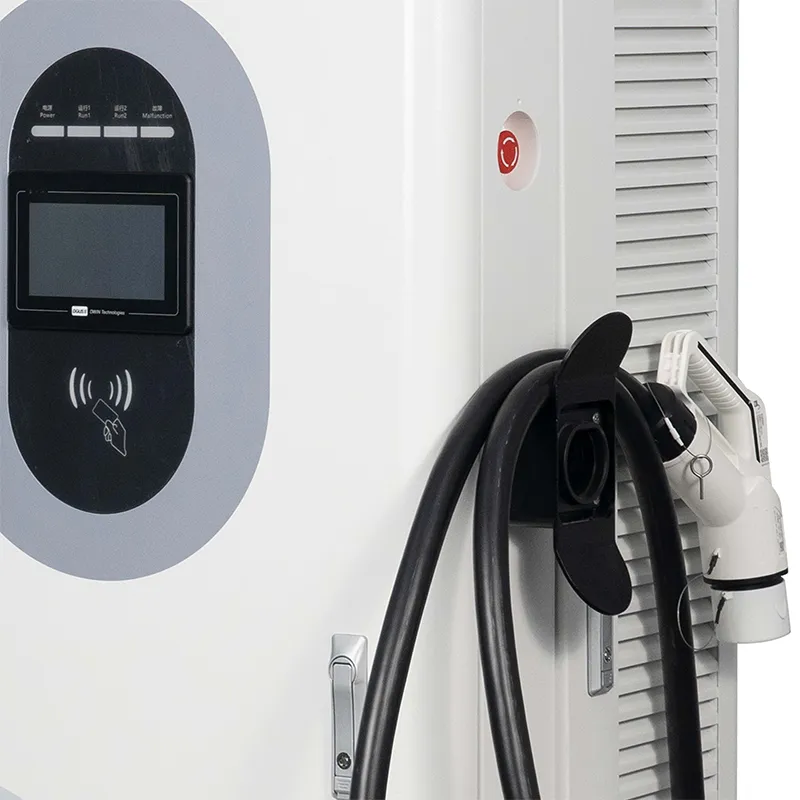

RFID ialah kerja keras: kad atau fob mengetik pembaca, kabinet menyemak senarai putih dengan platform, dan pengecasan bermula dalam beberapa saat. Murah dan biasa, tetapi kad mesti dikeluarkan dan diganti apabila hilang.

Pengecasan APP mengalihkan cek ke telefon: imbas QR atau pilih pengecas dalam apl, beri kebenaran dan sesi terikat pada akaun. Tiada kad yang hilang, tetapi sambungan data pemandu mesti hidup.

Plug & Charge (ISO 15118) membolehkan kereta mengenal pasti dirinya melalui kabel menggunakan sijilnya, jadi pemandu memasang dan berjalan pergi. Ia adalah aliran paling lancar dan yang memerlukan sistem pengurusan sijil pada bahagian belakang; kami menghantar kabinet sedia, dan platform anda membolehkannya. Bahagian belakang juga memegang sijil kontrak yang menentukan kenderaan mana yang diterima - tanpanya, kereta hanya akan kembali kepada RFID atau APP.

Sijil dan Ujian yang Menyokongnya

Sijil CE, CB, TÜV, UL dan CCC dipegang untuk model ini dan dikongsi atas permintaan.

13 fungsi keselamatan termasuk dalam pematuhan EN IEC 61851-1:2019 dan 61851-23:2014.

Setiap unit dipancarkan dengan perisian tegar terakhirnya di kilang, jadi versi pada peti sepadan dengan sijil.

Burn-in 48 jam pada 40°C mencatatkan output, kecekapan dan kestabilan degupan jantung OCPP.

Satu sampel daripada setiap kumpulan berjalan selama 96 jam di dalam ruang semburan garam.

Jabat tangan rangkaian dengan pelayan OCPP ujian adalah sebahagian daripada QC akhir, bukan kejutan pelanggan.

Jejak Perhimpunan Lapan Stesen

Penutup: Penebuk CNC, pemotongan laser, lenturan dan kimpalan, kemudian salutan serbuk.

Talian berasingan untuk peringkat input AC dan modul kuasa DC - mereka tidak pernah berkongsi bangku.

Pemeriksaan masuk modul SiC, penyambung, papan RFID dan terminal kad.

Pendawaian terkawal tork dengan pas QC visual pada setiap sambungan.

Denyar perisian tegar dan konfigurasi rangkaian, termasuk tetapan APN dan pelayan.

Burn-in 48 jam pada 40°C dengan komunikasi dilog secara berterusan.

Ujian fungsi semua 13 perlindungan ditambah sesi OCPP simulasi.

Pembungkusan, palletizing dan laporan foto pra-penghantaran.

Panduan Saiz: Adakah 200kW Kelas Kuasa Sebenarnya Anda Perlukan?

Jika anda belum mempunyai platform lagi dan tiada sesiapa untuk menjalankannya, kabinet ini adalah pembelian pertama yang salah; model RFID sahaja yang lebih ringkas akan disiarkan dengan lebih pantas. Dan jika tapak memerlukan sesi 20-30 minit untuk kereta 400V, 120kW membersihkan baris gilir yang sama pada belanjawan yang lebih rendah.

Kelas 200kW memperoleh simpanannya apabila kenderaan lebih baharu dan lebih pantas - kereta 800V pada kadar penuh merentas jalur kuasa malar 300-1000V - dan apabila perniagaan bergantung pada ciri platform: tarif dinamik, perayauan, pelaporan armada.

Juga jujur ​​tentang rangkaian. Jika tapak tersebut tidak mempunyai isyarat Ethernet atau 4G yang boleh dipercayai, mod luar talian meliputi pengecasan tetapi bukan diagnosis jauh, dan itu mengubah pelan perkhidmatan anda.

Mengapa Pembeli Mengontrak Kilang, Bukan Penjual Semula

Pesanan percubaan daripada 1 unit untuk pasaran baharu; harga kontena dari 10 unit.

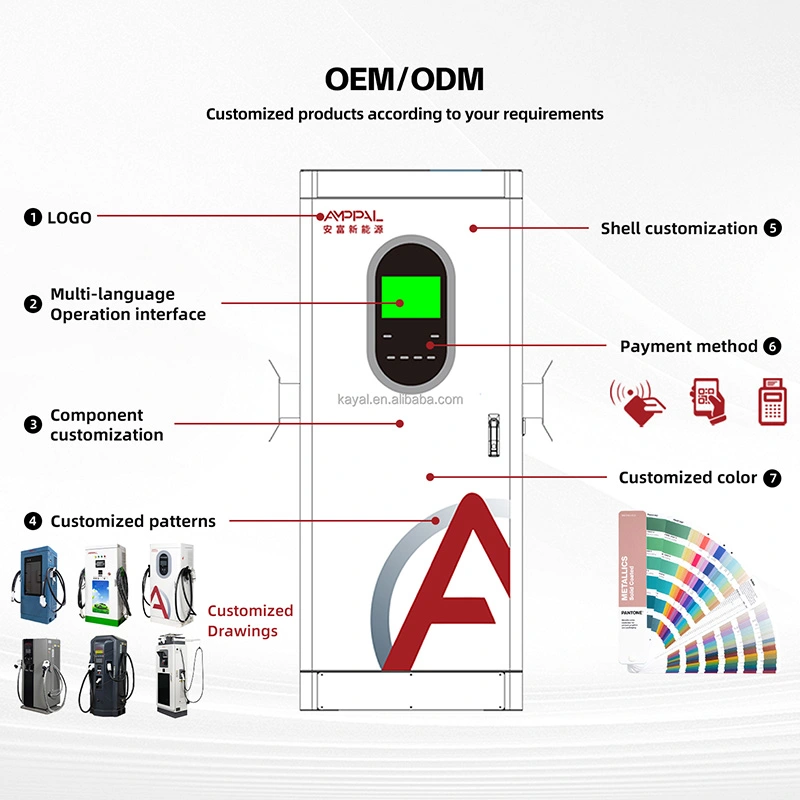

Stok membina kapal dalam 15-20 hari bekerja; Penjenamaan OEM menambah 7-10 hari.

Sokongan konfigurasi OCPP dengan pasukan platform anda semasa pentauliahan.

Kemas kini perisian tegar dan nota keluaran terus daripada pembuat untuk tempoh jaminan.

Salinan sijil, laporan ujian dan dokumentasi padanan bersiri untuk audit.

Pembungkusan, Pemuatan dan Eksport Dokumen

Setiap kabinet dihantar tegak dalam peti papan lapis kira-kira 1720 × 850 × 660 mm, berlapik dengan sudut buih dan dimeteraikan terhadap kelembapan. Mengangkat mata mengekalkan paras unit semasa forklift atau kren bergerak.

Pelan pemuatan dikira daripada dimensi peti setiap pesanan; empat kabinet bagi setiap bekas 40 kaki adalah pelan biasa, diikat pada rel pengikat.

Invois komersial, senarai pembungkusan dan sijil perjalanan dengan penghantaran; salinan sijil asal dihantar melalui kurier.

Selepas Jualan: Operasi Jauh dan Tempoh 2 Tahun

Waranti standard dua tahun pada modul, pengawal, HMI dan penyambung, dengan sokongan perisian tegar untuk keseluruhan tempoh.

Konfigurasi jauh dan perubahan parameter dilakukan dengan anda melalui sesi langsung - tiada lawatan tapak untuk kemas kini tarif atau bahasa.

Kemas kini perisian tegar ditolak melalui rangkaian dengan laluan rollback jika keluaran tidak berfungsi.

Kami menganalisis log OCPP dengan anda apabila transaksi atau isu degupan jantung muncul dalam platform anda.

Papan kawalan ganti dan modul disediakan; pertukaran modul mengambil masa kira-kira 45 minit di tapak.

Pemasangan dan Persediaan Rangkaian: Salah vs Betul

Salah: bergantung pada WiFi awam untuk stesen kekal. Kanan: Ethernet atau 4G sebagai utama, WiFi sahaja sebagai sandaran.

Salah: melangkau ujian APN sebelum pentauliahan. Kanan: semakan SIM medan dengan ujian kiraan data pada hari pertama.

Salah: membiarkan kata laluan lalai kilang di tempatnya. Kanan: menetapkan kelayakan HMI dan akses jauh pada kuasa pertama.

Salah: menganggap pengecasan luar talian bermakna hasil luar talian. Kanan: mengkonfigurasi tarif luar talian dan menyemak laporan rekonsiliasi setiap minggu.

Salah: menaik taraf perisian tegar semasa waktu sibuk. Kanan: menjadualkan kemas kini kepada tetingkap trafik rendah dengan pelan rollback.

Salah: menimpa konfigurasi yang berfungsi semasa kemas kini. Kanan: mengeksport set parameter dahulu, jadi rollback memulihkan keadaan sebelumnya yang tepat.

Tiga Laporan Medan mengenai Integrasi Bahagian Belakang

Pengendali armada Malaysia menjalankan unit 200kW untuk trak penghantaran elektrik dan memerlukan laporan setiap pemandu. OCPP onboarding mengambil masa petang dengan jurutera kami dalam panggilan; aduan yang timbul kemudian adalah nyata - perisian tegar pertama membina nilai meter log pada selang yang ganjil, diperbaiki dengan tolakan rangkaian dalam masa seminggu.

Seorang peruncit bahan api di Turki menyertai agregator perayauan untuk memberi perkhidmatan kepada pemandu asing. Plug & Charge telah dihidupkan pada bahagian platform tanpa menyentuh kabinet, dan RFID kekal aktif sebagai sandaran untuk kereta sewa tanpa sijil.

Tapak di selatan Chile mempunyai 4G bertompok-tompok dan tiada pilihan Ethernet. Mod luar talian memastikan sesi berjalan melalui gangguan selama dua hari, dan urus niaga yang beratur beratur didamaikan dengan bersih apabila pautan kembali. Satu keluhan pengendali: perubahan tarif hanya tiba apabila sambungan membenarkan, jadi mereka menyemak papan pemuka setiap hari.

Soalan Lazim: Penyepaduan dan Soalan Belakang

S: Versi OCPP yang manakah disokong oleh kabinet?

J: OCPP 1.6j adalah standard, dengan 2.0 tersedia atas permintaan untuk projek baharu.

S: Bolehkah saya menyambungkannya ke pelayan saya sendiri dan bukannya platform komersial?

J: Ya, mana-mana pelayan OCPP 1.6j berfungsi; kami menyediakan langkah konfigurasi.

S: Apakah yang berlaku kepada urus niaga jika rangkaian jatuh?

J: Sesi diteruskan secara tempatan, urus niaga disimpan, dan ia selaras dengan platform apabila pautan kembali; baris gilir yang belum selesai kekal kelihatan dalam HMI sehingga itu.

S: Bagaimanakah Plug & Charge didayakan?

J: Kabinet dihantar sedia; platform anda mengeluarkan dan mengurus sijil ISO 15118.

S: Adakah saya memerlukan SIM baharu untuk setiap pengecas?

J: Satu SIM data bagi setiap kabinet adalah tipikal, walaupun APN yang dikongsi juga berfungsi dengan tetapan yang betul.

S: Bagaimanakah kemas kini perisian tegar berfungsi?

J: Mereka ditolak melalui rangkaian, dengan laluan rollback dan nota keluaran dari kilang.

S: Pengecas saya tidak muncul dalam platform - di manakah saya harus bermula?

J: Semak log degupan jantung, URL pelayan dan kunci kebenaran; trio itu menyelesaikan kebanyakan kes.

S: Bolehkah unit 200kW berkeliaran dengan rangkaian lain?

J: Ya, melalui perjanjian perayauan platform anda; kabinet tidak memerlukan perkakasan tambahan melebihi sambungan OCPP standardnya.
