Sistem Pengecasan EV Ultra-Pantas DC Jenis Split 600kW untuk Hab Pengecasan Besar

Seni Bina Split-Type: Apa yang Memisahkan Kabinet Sebenarnya Membeli Anda

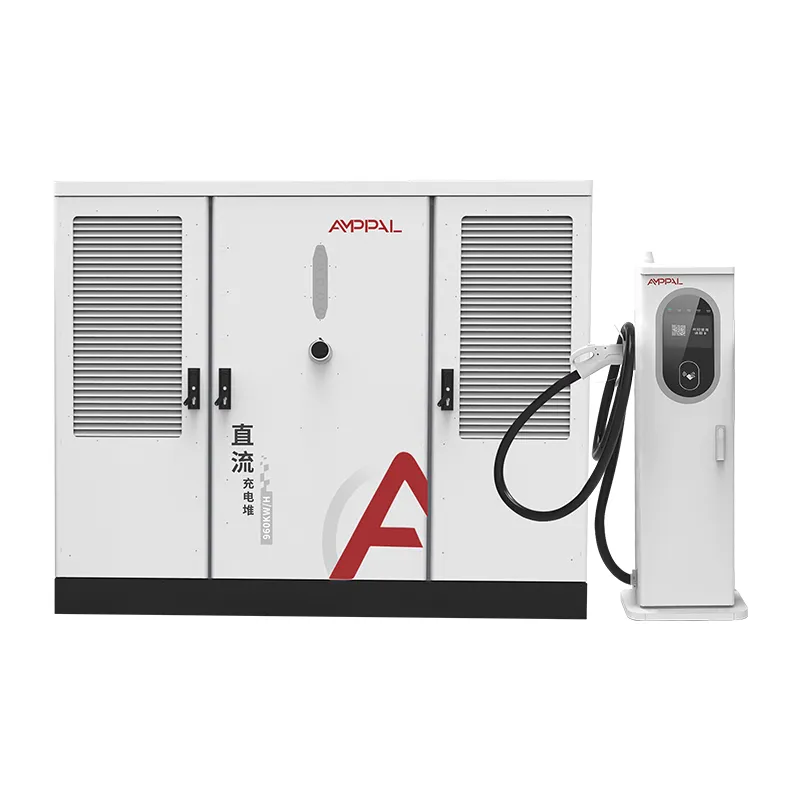

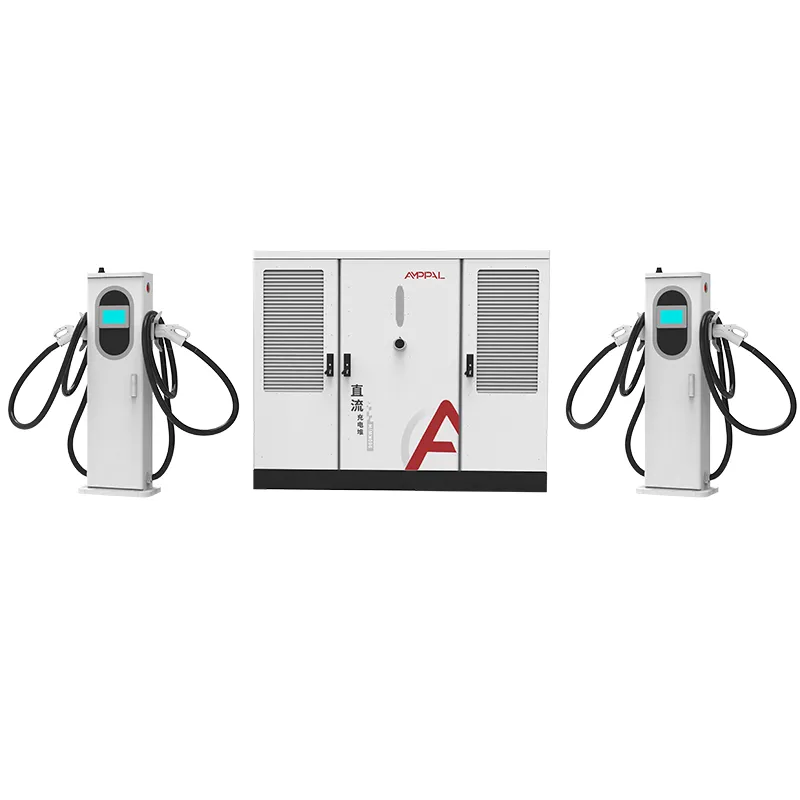

Kebanyakan tapak pengecasan dibentangkan ke belakang: peralatan yang paling berat dan paling bising akhirnya berdiri di tengah-tengah kawasan letak kereta, bersebelahan dengan kereta. Sistem jenis split mengubahnya. Kabinet kuasa 2200 x 1800 x 1000 mm, bahagian yang melakukan penukaran AC-ke-DC dan membawa 65 dB bunyi kipas, masuk ke sudut, bilik utiliti atau di belakang pagar. Apa yang terletak di sebelah kenderaan hanyalah terminal, dispenser 1517 x 650 x 300 mm dengan kabel dan penyambung.

Pemisahan itu terdengar mudah, namun ia mengubah hampir segala-galanya tentang cara stesen dibina dan dijalankan. Pengkabelan input berat berjalan ke kabinet sekali; suapan DC ke setiap terminal adalah pendek dan mudah untuk dihalakan di bawah teluk. Anda berhenti bertengkar dengan tuan tanah tentang ruang lantai, kerana meter persegi yang paling mahal dalam bangunan adalah di bawah kereta.

Kelebihan Teras Sistem Split 600kW

Enam perbezaan praktikal memisahkan susun atur ini daripada kabinet 600kW bersepadu, dan tiada satu pun daripadanya adalah kosmetik.

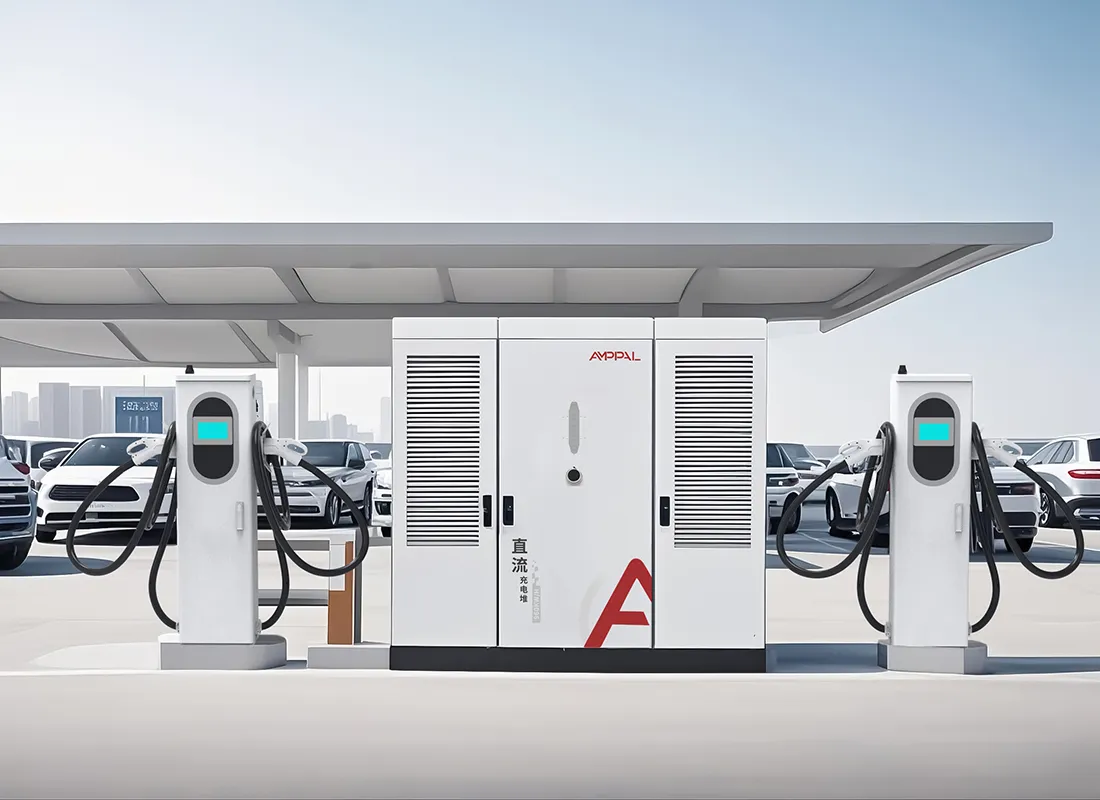

Peletakan kabinet adalah percuma: letakkan unit kuasa di dalam bilik mesin, sudut berpagar atau di bawah kanopi, manakala terminal hanya mengambil tampalan kecil di sebelah teluk.

Pertumbuhan bermakna menambah terminal, bukan kabinet. Tapak yang bermula dengan 4 senjata boleh beralih ke 8 atau 12 menggunakan kabinet yang sama, kerana kumpulan kuasa dan kiraan alur keluar adalah keputusan bebas.

Dispenser yang rosak menghentikan satu teluk, bukan stesen. Tukar terminal dalam masa kira-kira 30 minit sementara senapang lain terus mengecas.

Haba dan bunyi bising meninggalkan zon penumpang. Peminat tinggal bersama kabinet, jadi pemandu menunggu dengan tenang.

Larian kabel kekal pendek. Pautan DC antara kabinet dan terminal bersaiz untuk teluk, bukan untuk keseluruhan lot, yang mengurangkan kos pemasangan setiap gerai.

Satu kabinet, 2 hingga 16 senjata api. Kiraan terminal dipilih pada masa pesanan dan ditukar kemudian, jadi pelaburan kuasa anda tidak dikunci kepada trafik hari ini.

Spesifikasi Teknikal

Di mana Sistem Split 600kW Mendapat Tempatnya

Depoh armada tempat bas atau trak meletak dalam barisan dan bilik kuasa boleh terletak di dinding belakang.

Plaza lebuh raya di mana ruang tepi jalan di sebelah gerai bernilai lebih daripada jejak kabinet.

Penukaran stesen minyak di mana struktur kanopi wujud tetapi bilik kiosk adalah satu-satunya tempat tertutup.

Tapak bandar dengan had bunyi: terminal senyap dan perkakasan bising tertutup jauh dari rumah.

Tempat letak kereta bertingkat di mana tingkat bawah dikhaskan untuk kenderaan dan kabinet tinggal di koridor perkhidmatan.

Bagaimana Kabinet Kuasa dan Terminal Bekerjasama

Di dalam kabinet, modul penerus menukar input AC480V ±10% kepada bas kuasa malar 300-1000VDC. Pengawal di bahagian kabinet bercakap dengan setiap terminal melalui pautan DC dan memutuskan dalam masa nyata berapa banyak 600kW yang diterima oleh setiap pistol aktif.

Terminal sememangnya mudah: ia memegang penyambung, pengurusan kabel, pembayaran atau jabat tangan OCPP, dan, dalam varian yang disejukkan cecair, gelung penyejukan berkadar 600A. Oleh kerana perisikan tinggal dalam kabinet, menaik taraf tapak daripada terminal penyejuk udara 250A kepada terminal penyejuk cecair 600A tidak memerlukan unit kuasa baharu.

Apabila kereta masuk, sistem membaca permintaan voltannya, memperuntukkan kuasa dan meningkatkan. Apabila sesi tamat, kepingan kolam 600kW itu dilepaskan ke kenderaan seterusnya dalam beberapa saat. Stesen pada OCPP 1.6 atau 2.0 boleh memantau dan mengehadkan keseluruhan tapak dari jauh.

Pensijilan dan Jaminan Kualiti

AF-DC-600-Series meninggalkan kilang Yueqing kami dengan sijil yang diminta oleh projek Amerika Utara, disokong oleh ujian yang diulang setiap unit sebelum pembungkusan.

UL 2202-2022 untuk peralatan sistem pengecasan EV dan UL 2231-2 untuk sistem perlindungan kakitangan; kedua-duanya muncul pada label unit.

Perlindungan kemasukan IP54 disahkan oleh ujian habuk dan pancutan air pada kepungan sampel.

Semburan garam 96 jam pada kabinet dan perumahan terminal, untuk tapak pantai.

Setiap kabinet menjalankan burn-in beban penuh sebelum peti; rekod ujian disimpan setiap nombor siri.

Tanda CE, CB dan TUV meliputi pasaran yang menggunakannya, jadi satu barisan pengeluaran berkhidmat untuk 40+ negara.

Bagaimana Kami Memasang Siri AF-DC-600

Langkah 1. Gegelung keluli dipotong dan ditebuk pada penekan turet CNC, kemudian potong laser di mana profil menuntutnya.

Langkah 2. Lengan robot FANUC mengimpal bingkai kabinet dan penutup terminal pada garisan yang sama digunakan untuk unit eksport volum tinggi.

Langkah 3. Mesin lentur TRUMPF melipat panel; perumah bersalut serbuk dan diawetkan dengan ketuhar.

Langkah 4. Komponen sisi AC, pemutus, penyentuh dan pengedaran, disambungkan pada talian pemasangan AC khusus.

Langkah 5. Modul penerus dan pengawal dipasang pada talian DC, disimpan berasingan daripada kerja AC untuk mengelakkan pencemaran silang.

Langkah 6. Setiap kabinet dimuatkan kepada 600kW penuh pada bank beban rintangan dan diperiksa untuk kecekapan, faktor kuasa dan riak.

Langkah 7. Unit menjalankan burn-in 48 jam dengan beban berbasikal; kegagalan diolah semula dan diuji semula, bukan dihantar.

Langkah 8. Pemeriksaan akhir menyemak tork, penghalaan kabel, label dan rekod siri sebelum peti.

Adakah Sistem Split Susun Atur Yang Tepat untuk Tapak Anda?

Pilih belah jika anda bercadang untuk berkembang, jika kawasan tempat letak kereta itu berharga, atau jika anda perlu mengasingkan bunyi dan haba. Pilihnya jika bilik utiliti anda boleh mengambil kabinet setinggi 2200mm dan tapak tersebut mempunyai laluan untuk suapan DC.

Langkau jika anda menjalankan tapak 2 senjata tunggal tanpa pelan pengembangan: kos unit bersepadu lebih rendah dan pemasangan lebih pantas. Langkaunya jika tapak itu tidak mempunyai tempat sama sekali untuk kabinet yang besar, dan langkau jika trafik berada di bawah kira-kira empat sesi setiap hari bagi setiap senjata, kerana matematik bayaran balik jarang berfungsi pada penggunaan itu.

Apabila ragu-ragu, hantarkan pelan tapak kepada kami. Kami mengira panjang kabel DC, penurunan voltan dan kiraan terminal sebelum anda membuat komitmen.

Mengapa Pembeli Membandingkan Kami dengan Baik pada Sistem Split

Harga terus kilang daripada Zhejiang Anfu New Energy Technology Co., Ltd., pengilang yang ditubuhkan pada 2014 dengan 260+ pekerja.

Penghantaran dalam 15-20 hari bekerja selepas pengeluaran kelulusan; MOQ bermula pada satu bekas.

UL 2202-2022 dan UL 2231-2 disenaraikan, tidak diisytiharkan sendiri.

OEM/ODM: logo anda, warna HMI anda, panjang kabel anda, tetapan pelayan OCPP anda.

200+ stesen pengecasan yang kami kendalikan sendiri memberi kami data operasi yang sebenarnya kami gunakan dalam reka bentuk.

Pembungkusan dan Penghantaran

Kabinet dihantar dalam peti kayu berbingkai keluli berukuran kira-kira 2300 x 1900 x 1150 mm, dengan pengalas dan mata pengangkat; terminal bergerak di atas palet dengan kabel bergelung dan dilindungi. Bekas kiub tinggi 40 kaki memuatkan satu kabinet dan sehingga lapan terminal, bergantung pada campuran.

Kami menghantar FOB Ningbo atau CIF ke pelabuhan anda. Invois komersial, senarai pembungkusan, bil muatan dan laporan ujian UL dikeluarkan dalam masa 3 hari bekerja selepas pemuatan.

Untuk pesanan ke AS, kami menyediakan dokumentasi tambahan yang diminta oleh broker anda, termasuk sijil asal.

Perkhidmatan Selepas Jualan dan Alat Ganti

Waranti standard dua tahun meliputi modul kuasa, terminal dan pengawal; modul diganti, tidak dibaiki di lapangan.

Terminal ganti dan modul kuasa disediakan untuk penghantaran pantas; unit pertukaran boleh dihantar sebelum anda memulangkan unit yang rosak.

OCPP membolehkan diagnosis jauh: jurutera kami membaca log dan melaraskan parameter tanpa lawatan tapak.

Maklum balas 24 jam mengenai tuntutan waranti melalui e-mel atau WhatsApp; penghantaran penggantian dalam tempoh 5 hari bekerja.

Nasihat penyelenggaraan: bersihkan penapis terminal setiap suku tahun, penamatan semak tork setiap tahun dan gunakan kemas kini perisian tegar apabila dikeluarkan.

Nota Pemasangan dan Penggunaan

Salah: memasang terminal di mana kabel DC perlu melintasi lorong kenderaan. Kanan: halakan suapan di bawah teluk atau sepanjang dinding yang dilindungi supaya ia tidak boleh dihalau.

Salah: menyekat panel pengudaraan belakang kabinet. Kanan: pastikan kelegaan 500mm di belakang dan di atas kabinet untuk aliran udara.

Salah: menggunakan terminal sebagai sauh penarik untuk kabel. Kanan: bimbing kabel dengan tangan dan biarkan pelepas terikan mengambil beban.

Salah: membiarkan stesen menggunakan kelayakan OCPP lalai. Kanan: tukar kata laluan dan dayakan pemantauan jauh sebelum sesi pelanggan pertama.

Salah: andaikan setiap pistol boleh mengeluarkan 600kW sekaligus. Kanan: merancang sesi mengetahui kuasa dikongsi merentasi 2-16 senjata api.

Maklum Balas Medan pada Unit Split 600kW

Pengendali armada di Jeddah, Arab Saudi menjalankan tiga kabinet pecah 600kW merentasi depoh 26 ruang. Komennya selepas lapan bulan: terminal bertahan dengan baik sepanjang musim panas, tetapi bilik kabinet memerlukan penghawa dingin kedua. Dia mengecilkan bilik, bukan pengecas.

Seorang pemaju tapak di Kazakhstan memasangkan kabinet dengan lapan terminal penyejuk udara di plaza lebuh raya. Faktor penentu, katanya kepada kami, ialah dapat menambah empat lagi terminal kemudian tanpa menyentuh bilik kuasa, dan kipas 65dB tidak pernah sampai ke kawasan menunggu pemandu.

Seorang pengedar di Mexico City membangkitkan isu yang bertentangan: kabel terminal adalah kaku apabila baru. Ia longgar selepas beberapa minggu penggunaan, dan kami kini pra-flex kabel di kilang sebelum penghantaran. Sepuluh unit armadanya tidak pernah melihat satu pun kegagalan modul sejak itu.

Soalan Lazim

S: Bolehkah saya menambah lebih banyak senjata api pada sistem split 600kW kemudian?

A: Ya. Kiraan terminal ditetapkan pada masa pesanan tetapi ditukar kemudian; kabinet sudah menyokong 2-16 senjata api.

S: Adakah terminal itu benar-benar senyap?

J: Terminal penyejuk udara standard hampir senyap; yang disejukkan cecair berdengung sekuat PC desktop.

S: Apakah voltan input yang saya perlukan di tapak?

A: AC480V ±10% pada 50/60Hz, piawaian komersial Amerika Utara.

S: Bolehkah satu terminal suapan kabinet di lokasi yang berbeza?

A: Dalam jarak kabel praktikal, ya; kami mengira penurunan voltan dan saiz kabel daripada pelan tapak anda.

S: Adakah sistem memerlukan pengubah?

J: Kebanyakan tapak memberi makan kabinet terus daripada perkhidmatan 480V; jika utiliti anda menyalurkan voltan sederhana, pengubah turun dahulu.

S: Apakah yang berlaku jika satu modul kuasa gagal?

J: Kabinet mengurangkan mengikut bahagian modul itu dan terus mengecas; anda menukar modul semasa stesen lain berjalan.

S: Penyambung mana yang tersedia?

A: CCS1, CCS2, GB/T, CHAdeMO dan NACS, dalam sebarang campuran merentasi terminal.

S: Adakah sistem split 600kW berlebihan untuk sebuah bandar kecil?

J: Untuk tapak sudut 2-gun, ya, unit bersepadu adalah lebih murah; untuk mana-mana tapak dengan pelan pertumbuhan, tidak.
