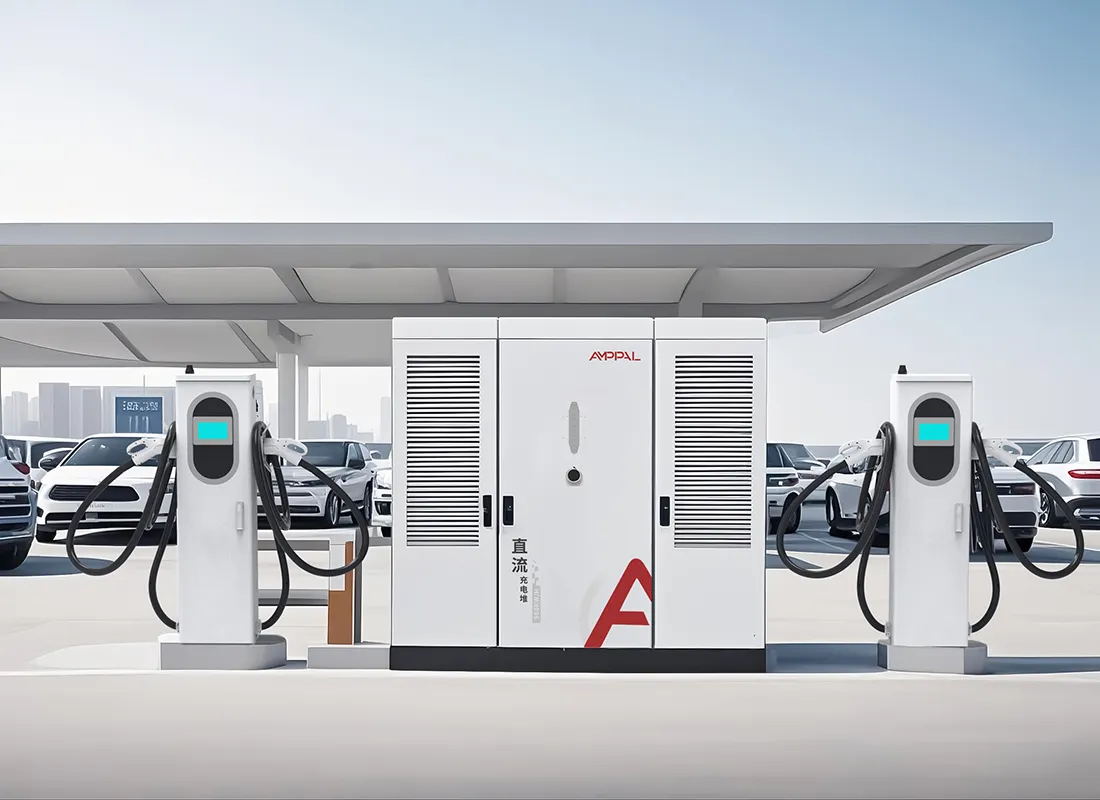

Stesen Pengecas Ultra Cepat DC Jenis Split untuk Pengecasan Armada Megawatt

Kuasa, Grid dan Kejuruteraan Tapak dalam Satu Sistem

Pengecas 960kW bukanlah versi yang lebih besar daripada yang kecil. Ia adalah projek kuasa dengan pengecas yang dipasang, dan kejayaannya terletak pada pencawang, pengubah, dan dulang kabel sama seperti dalam modul penerus.

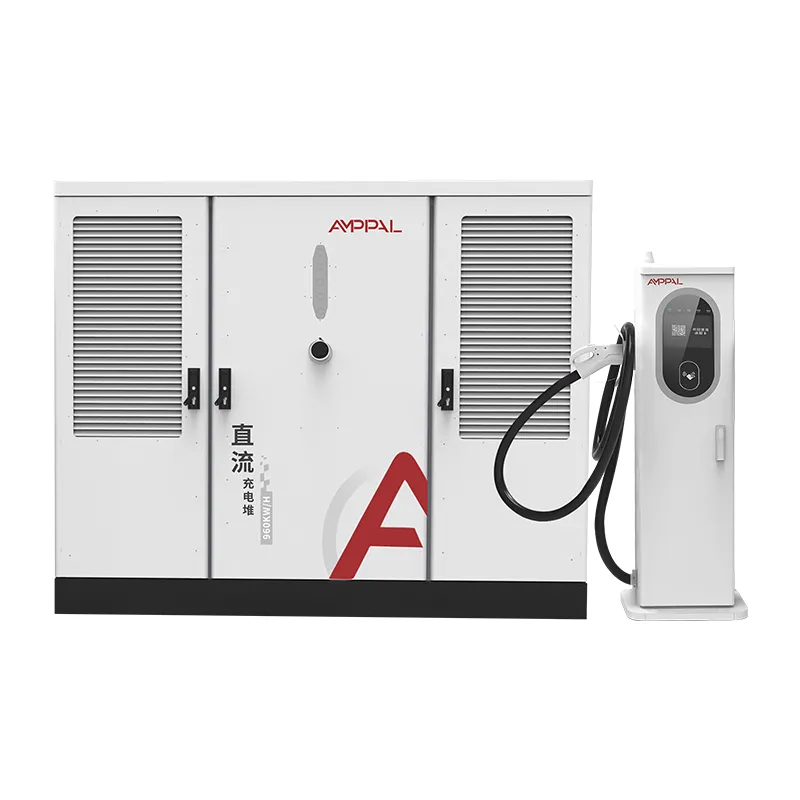

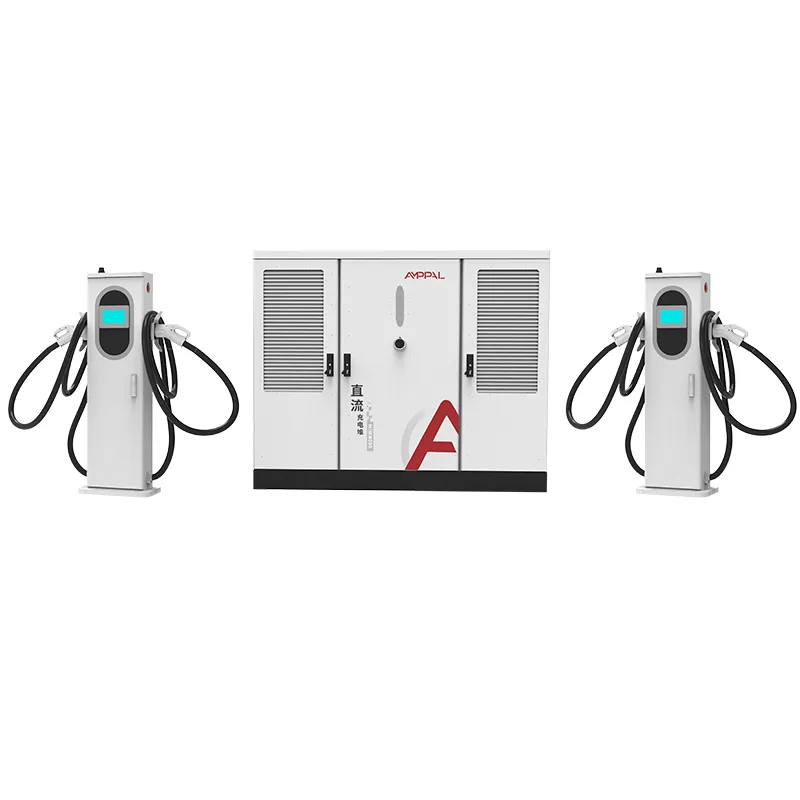

AF-DC-960-Series menumpukan penukaran kuasa dalam kabinet 2200 x 1800 x 1000 mm yang disuap oleh AC480V tiga fasa, dan menyebarkan output ke 2 hingga 16 terminal. Soalan kejuruteraan tiba sebelum bekas: saiz penyuap, penilaian pengubah, pemeteran permintaan dan jujukan pembinaan.

Halaman ini merangkumi nombor yang sebenarnya diperlukan oleh pembangun hab, daripada kapasiti input kepada penerimaan pentauliahan, dan tempat kami pasang sebagai pengilang.

Jika anda masih membandingkan unit 120kW, berhenti membaca di sini. Sistem ini adalah untuk pengendali yang telah komited kepada pengecasan kuasa tinggi dan kini memerlukan kejuruteraan untuk menyokongnya.

Enam Nombor Yang Mentakrifkan Hab 960kW

Sebelum lukisan pertama, setiap projek 960kW diputuskan oleh enam angka. Inilah mereka, dengan bacaan jujur ​​masing-masing.

960kW pada 480V tiga fasa menarik kira-kira 1,155A pada beban penuh, yang menentukan kelas penyuap dan suis dari hari pertama.

Pengubah 1,250kVA ialah gandingan biasa untuk 960kW ditambah alat bantu stesen dan ruang kepala, bergantung pada peraturan utiliti.

Faktor kuasa ≥0.99 mengekalkan komponen reaktif hampir sifar, yang penting pada tarif yang mengebil permintaan kVA dan bukannya kW.

16 senjata api pada 960kW purata 60kW setiap sesi aktif, yang membersihkan baris gilir kira-kira 60 kenderaan sejam pada penggunaan penuh.

Terminal penyejuk cecair 600A menumpukan arus tertinggi pada ruang yang paling hampir dengan kabinet, memastikan arus DC yang berat tidak berjalan.

15-20 hari bekerja masa utama kilang adalah bahagian terpendek dalam jadual; pengubah dan kelulusan utiliti biasanya mengambil masa yang lebih lama.

Dan nombor ketujuh, yang tiada siapa mencetak pada lembaran data: jarak tapak ke penyuap voltan sederhana terdekat, yang menentukan sama ada bil utiliti termasuk tiang, parit atau pencawang.

Spesifikasi Teknikal

Tapak Hab Di mana 960kW Memahami Ekonomi

Koridor pengangkutan antara negeri yang menyediakan trak Kelas 8 elektrik yang memerlukan sesi 600A dari belakang ke belakang.

Plot bersebelahan utiliti di mana pengagihan voltan sederhana sudah mengalir ke talian hartanah.

Kawasan pemindahan lapangan terbang dan pelabuhan laut dengan ombak kenderaan berjadual dan bukannya trafik mengalir berterusan.

Hibrid hab depot di mana bas, trak dan kereta penumpang berkongsi satu perjanjian pembelian kuasa.

Stesen utama serantau yang menambat jenama rangkaian dan mewajarkan pengubah khusus.

Taman perindustrian Greenfield di mana pemaju boleh menempah kapasiti pengubah sebelum penyewa berpindah masuk.

Daripada Utiliti Transformer kepada 1000VDC Bas

Rantaian bermula pada sambungan voltan sederhana utiliti. Transformer yang dipasang pada pad menurun kepada 480V tiga fasa, input terkadar kabinet, dan panel servis menyuap kabinet melalui penyuap khusus bersaiz kira-kira 1,155A pada beban penuh.

Di dalam kabinet, modul penerus menukar AC 480V kepada bas kuasa malar 300-1000VDC. Pembetulan faktor kuasa mengekalkan input pada ≥0.99, jadi cabutan reaktif stesen kekal diabaikan walaupun modul melahu.

Dari bas DC, terminal merundingkan bahagian mereka. Terminal tunggal yang disejukkan cecair boleh mengambil keseluruhan kolam 960kW untuk sesi trak; dengan 16 kereta aktif, kolam terbahagi kepada kira-kira 60kW setiap sesi. Julat keluaran meliputi kereta kelas 400V dan trak kelas 800V tanpa konfigurasi semula.

Kawalan peringkat stesen berjalan di atas OCPP 1.6 atau 2.0, yang membolehkan pengendali menutup hab semasa puncak utiliti dan mengangkatnya pada waktu malam.

Piawaian, Ujian Jenis dan Pintu Kualiti

Peralatan skala grid diperiksa dengan lebih ketat daripada perkakasan runcit, jadi cerita kualiti perlu ditulis dalam sijil dan log ujian.

Penyenaraian UL 2202-2022 dan UL 2231-2 meliputi kabinet dan julat terminal 2-16 penuh.

Perlindungan kepungan IP54 disahkan oleh ujian habuk dan jet air; perumahan melepasi semburan garam 96 jam untuk hab pantai.

Faktor kuasa diukur pada beban penuh 960kW pada setiap kabinet dan mesti membaca ≥0.99 sebelum dikeluarkan.

Pembakaran masuk 48 jam mengitar unit melalui beban separa dan penuh, dengan data dilog setiap nombor siri.

Audit kilang susulan memastikan penyenaraian itu sah sepanjang hayat produk, bukan hanya penghantaran pertama.

Bagaimana Kabinet 960kW Dihasilkan

Langkah 1. Gegelung keluli ditebuk dan dipotong laser, kemudian dikimpal ke dalam bingkai oleh lengan robot FANUC.

Langkah 2. Brek tekan TRUMPF membentuk panel; kandang bersalut serbuk dan diawetkan.

Langkah 3. Pengagihan AC, pemutus dan pemeteran disambungkan pada talian AC dengan penamatan terkawal tork.

Langkah 4. Modul penerus dan pengawal peruntukan dipasang pada talian DC yang berasingan.

Langkah 5. Kabinet diuji beban kepada 960kW pada tebing rintangan; kecekapan, riak, dan faktor kuasa direkodkan.

Langkah 6. Pembakaran 48 jam menyusul, dan unit yang gagal kembali ke barisan untuk kerja semula dan kitaran baharu.

Langkah 7. Pemeriksaan akhir meliputi tork, pendawaian, label dan rekod bersiri.

Langkah 8. Peti untuk eksport; kapasiti tahunan loji melebihi satu juta unit dan penghantaran 2024 melepasi satu juta.

Senarai Semak Kejuruteraan Tapak Sebelum Anda Komit

Sahkan perjanjian utiliti terlebih dahulu. Beban 960kW ialah acara tarif, bukan pertukaran meter; kebanyakan utiliti memerlukan aplikasi, kajian beban, dan kadangkala naik taraf perkhidmatan, yang boleh mengambil masa berbulan-bulan.

Saiz pengubah dengan ruang kepala: 1,250kVA meliputi kabinet serta lampu stesen, HVAC dan terminal masa hadapan tanpa peningkatan kedua.

Rancang kerja awam: kabinet berketinggian 2200mm memerlukan pad konkrit aras, parit kabel atau laluan dulang ke terminal, dan pad peralatan yang boleh dicapai oleh kren atau forklift untuk unit peti.

Jika garis masa projek anda tidak dapat menyerap kelewatan utiliti, atau tapak anda tidak dapat mengehoskan pengubah khusus, ini adalah produk yang salah buat masa ini. Hab 960kW ialah infrastruktur kekal, dan ia berkelakuan seperti satu.

Hantarkan jawapan kajian beban utiliti kepada kami apabila anda memilikinya; jurutera kami akan memeriksa kewarasan matematik dan penarafan pengubah terhadap keluk input kabinet sebelum anda memesan.

Mengapa AMPPAL untuk Hab Berkapasiti Tinggi

Satu pengeluar untuk kabinet, terminal dan perisian kawalan, jadi sistem 960kW tidak dipasang daripada janji tiga vendor.

UL 2202-2022 dan UL 2231-2 disenaraikan, ditambah CE, CB dan TUV untuk pasaran lain.

Pilihan OEM/ODM: penjenamaan, campuran penyambung, panjang kabel dan konfigurasi pelayan OCPP.

Penghantaran dalam 15-20 hari bekerja selepas pengeluaran kelulusan; MOQ dari satu bekas.

Sokongan daripada syarikat yang menjalankan 200+ stesen itu sendiri, termasuk 500 unit penyejuk cecair projek hidrogen hijau NEOM.

Mengangkat, Mengikat dan Menghantar Kabinet Besar

Kabinet ialah item paling berat dalam penghantaran: peti berbingkai keluli berhampiran 2300 x 1900 x 1150 mm dengan empat titik angkat berkadar dan gambar rajah pemasangan di dalamnya. Terminal bergerak di atas palet, dan unit yang disejukkan cecair dihantar kering dengan bahan penyejuk yang diisi di tapak.

Sebuah kontena kubus tinggi 40 kaki membawa kabinet ditambah sehingga lapan terminal; kiraan terminal yang lebih besar dihantar dalam bekas kedua. Kami menyediakan sebut harga FOB Ningbo atau CIF, dengan invois, senarai pembungkusan, bil muatan dan laporan UL yang dikeluarkan dalam masa 3 hari bekerja selepas pemuatan.

Panduan pentauliahan merangkumi pilihan kren dan forklift untuk kabinet, susun atur pad dan jadual tork untuk sambungan 480V.

Kontrak Penyelenggaraan dan Alat Ganti untuk Hab

Waranti standard dua tahun pada kabinet, terminal, modul kuasa dan pengawal.

Pertukaran silang kapal atas kegagalan jaminan, dengan penghantaran penggantian dalam masa 5 hari bekerja.

Kit penyelenggaraan pencegahan untuk hab: penapis, penyambung, penyejuk dan papan kawalan ganti.

Diagnostik OCPP jauh untuk had muatan, log kerosakan dan kemas kini perisian tegar merentas zon waktu.

Pengesyoran perkhidmatan tahunan: semakan semula tork, perkhidmatan penapis, siram penyejuk setiap 24 bulan dan imbasan terma bas DC.

Nota Penggunaan untuk Tapak Berkuasa Tinggi

Salah: memberi tenaga pada kabinet sebelum utiliti mengesahkan fasa servis dan voltan. Kanan: sahkan AC480V ±10% pada ketiga-tiga fasa dengan meter, kemudian tutup masuk.

Salah: mengecilkan saiz penyuap kerana hab akan 'tumbuh ke dalamnya'. Kanan: saiz penyuap dan pengubah untuk 960kW yang dikontrak dari hari pertama.

Salah: meletakkan kabinet di tempat unit peti tidak boleh diangkat masuk. Kanan: sahkan akses kren atau forklift dan kedudukan pad sebelum kontena tiba.

Salah: melangkau semakan meter permintaan selepas pentauliahan. Kanan: bandingkan pengebilan kVA bulan pertama dengan rekod faktor kuasa ≥0.99.

Salah: menganggap terminal 600A sebagai sauh kekal untuk trak ditarik. Kanan: pasang bollard dan pandu kabel dengan tangan.

Maklum Balas Operator Hab Selepas Pentauliahan

Pengendali koridor kargo di California, Amerika Syarikat menjalankan hab 960kW dengan enam terminal penyejuk cecair untuk trak Kelas 8. Sembilan bulan kemudian, stesen menghantar caj trak 20-80% dalam kira-kira 90 minit, dan satu-satunya aduannya ialah meter permintaan utiliti yang menunjukkan caj siap sedia bulanan yang tidak dia belanjakan.

Sebuah depoh bas di Warsaw, Poland memasangkan kabinet 960kW dengan sepuluh terminal penyejuk udara. Pengurus depoh memuji prestasi faktor kuasa pada bilnya, tetapi menyatakan pentauliahan mengambil masa lima hari berbanding tiga yang dirancang kerana pengendali grid tempatan memerlukan kajian perlindungan tambahan.

Pemaju di Dubai, UAE membina hab di sekitar pengubah 1,250kVA dan melaporkan penerimaan elektrik yang diluluskan pada pemeriksaan pertama. Tempahannya: jejak kabinet memaksa reka bentuk semula kecil pintu bilik peralatan, yang akan dielakkannya dengan memeriksa dimensi peti terhadap pembukaan sebelum kerja-kerja awam.

Soalan Lazim: Grid dan Soalan Tapak

S: Apakah kapasiti penyuap yang diperlukan oleh kabinet 960kW?

A: Kira-kira 1, 155A pada 480V tiga fasa pada beban penuh; penyuap, suis dan pengubah bersaiz untuk kapasiti yang dikontrakkan.

S: Apakah pasangan transformer dengan sistem ini?

J: Biasanya 1, 250kVA untuk kabinet serta alat bantu dan ruang kepala, disahkan bertentangan dengan peraturan utiliti anda.

S: Bagaimanakah faktor kuasa mempengaruhi bil saya?

J: Pada ≥0.99, permintaan reaktif kekal diabaikan, yang mengelakkan caj permintaan berasaskan kVA pada banyak tarif komersial.

S: Bolehkah satu kabinet melayani kedua-dua trak dan kereta?

J: Ya, mencampurkan terminal penyejuk cecair 600A untuk trak dan terminal penyejuk udara 250A untuk kereta.

S: Berapa lama pentauliahan mengambil masa?

J: Biasanya 3-5 hari di tapak termasuk pemeriksaan perlindungan utiliti, dengan mengandaikan kerja awam telah selesai.

S: Adakah perkhidmatan berasingan diperlukan untuk pembantu stesen?

J: Kami mengesyorkan suapan tambahan kecil untuk pencahayaan dan kawalan, tetapi kabinet itu sendiri menggunakan perkhidmatan 480V utama.

S: Frekuensi grid yang manakah berfungsi?

A: AC480V ±10% pada kedua-dua 50Hz dan 60Hz, meliputi kebanyakan pasaran menggunakan kelas 480V.

S: Apakah masa penghantaran?

J: 15-20 hari bekerja selepas mendapatkan kelulusan, dengan kerja pengubah dan utiliti berjalan selari di sebelah anda.
