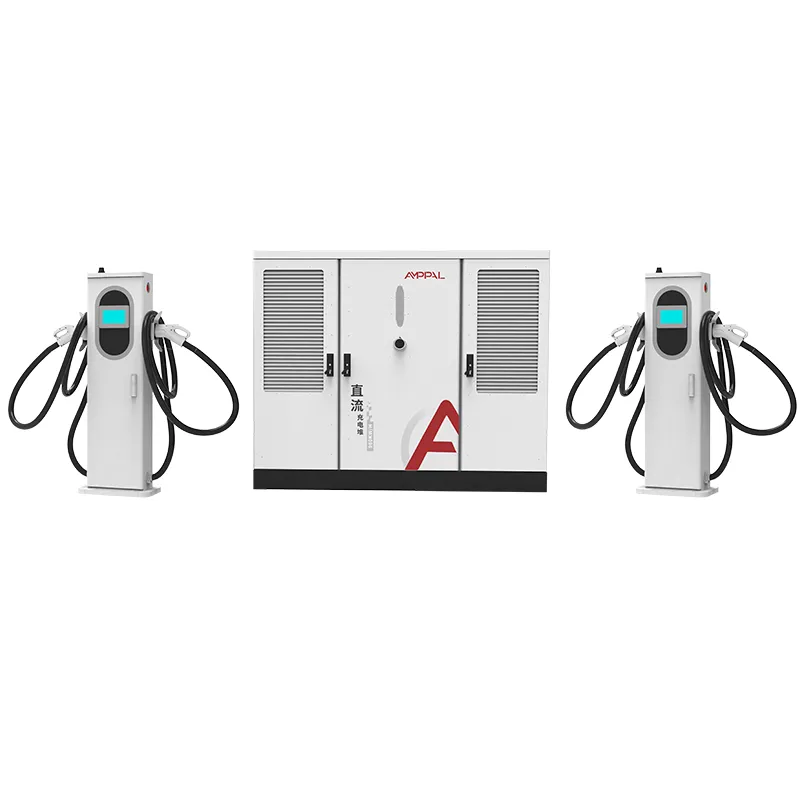

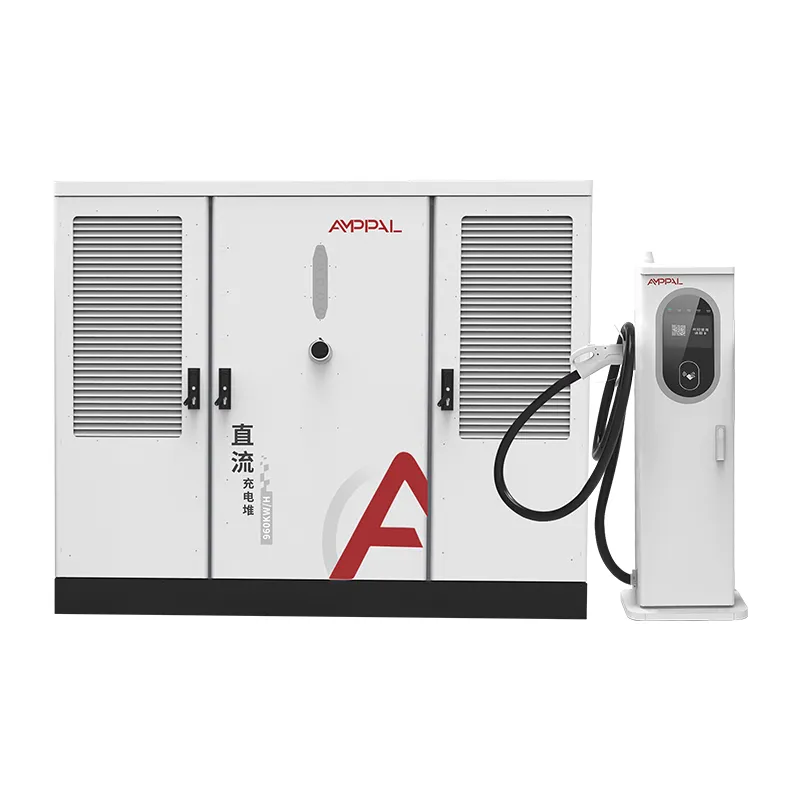

Sistem Pengecasan EV DC Pemisahan Kuasa Tinggi 800kW untuk Hab Pengecasan Komersial

Perkara yang Dilindungi Sebenarnya Sijil UL

Amerika Utara tidak menerima tanda CE sebagai bukti bahawa pengecas selamat dipasang. Ia menerima penyenaraian, dan untuk peralatan pengecasan pantas DC penyenaraian itu ialah UL.

Sistem jenis split 800kW ini membawa UL 2202-2022, standard untuk peralatan sistem pengecasan EV, dan UL 2231-2, standard untuk sistem perlindungan kakitangan yang melindungi pengendali daripada kejutan elektrik. Kedua-duanya dicetak pada papan nama, dan kedua-duanya terselamat daripada pihak berkuasa yang mempunyai pemeriksaan bidang kuasa.

Halaman ini menerangkan dua piawai, reka bentuk input 480V Amerika Utara dan titik pematuhan yang menghalang projek daripada kerja semula.

Kita harus terus terang tentang halaman ini bukan: ia bukan nasihat undang-undang dan kod tempatan berbeza mengikut negeri dan daerah. Apa itu, ialah gambaran praktikal tentang bagaimana sistem 800kW tersenarai mengatasi halangan yang paling kerap kita lihat dalam projek AS dan Kanada.

Akses Pasaran Amerika Utara: UL lwn CE

Perbezaan antara tanda CE dan penyenaraian UL bukanlah kertas kerja. Ia adalah sama ada peralatan itu boleh dipasang dan diinsuranskan secara sah.

CE ialah pengisytiharan diri oleh pengilang; UL ialah penyenaraian pihak ketiga yang disokong oleh pemeriksaan kilang dan audit susulan.

Kebanyakan bidang kuasa, utiliti dan syarikat insurans AS memerlukan penyenaraian makmal ujian yang diiktiraf secara nasional, yang CE sahaja tidak menyediakannya.

UL 2202-2022 merangkumi peralatan sistem pengecasan secara keseluruhan: kepungan, pendawaian, litar input dan litar keluaran.

UL 2231-2 meliputi sistem perlindungan kakitangan, rantai kunci keselamatan antara penyambung dan output DC.

Dengan kedua-dua penyenaraian, sistem 800kW sedia untuk dibenarkan tanpa penilaian kejuruteraan tersuai di kebanyakan negeri.

Untuk Kanada, peralatan yang sama boleh dinilai terhadap rakan sejawat CSA; fail UL kami menyokong laluan itu.

Spesifikasi Teknikal

Tapak AS dan Kanada Dibina untuk 800kW

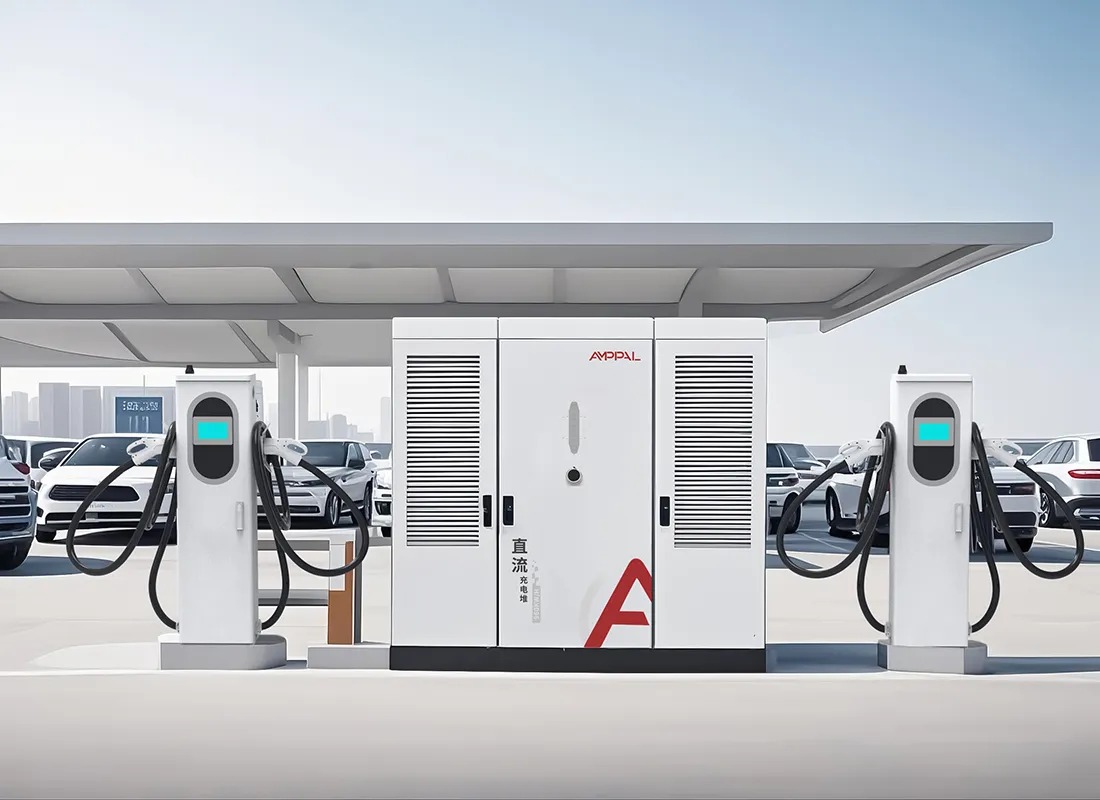

Stesen koridor antara negeri di mana perkhidmatan tiga fasa 480V sudah wujud dan 800kW ialah kapasiti yang dikontrakkan.

Perhentian trak dan kawasan rehat membida NEVI atau program yang dibiayai oleh kerajaan yang memerlukan peralatan tersenarai.

Kawasan korporat dan armada menggantikan infrastruktur diesel dengan pengecasan DC berkuasa tinggi.

Tempat membeli-belah dan hiburan dengan tempat letak kereta yang besar dan satu pengubah khusus.

Projek perintis utiliti yang menunjukkan pengecasan kuasa tinggi pada rangkaian pengedaran.

Struktur tempat letak kereta lapangan terbang dan transit di mana satu perkhidmatan 480V menyalurkan berbilang zon pengecasan.

Daripada Pintu Masuk Perkhidmatan 480V kepada Output CCS1

Kabinet direka bentuk mengikut piawaian komersial Amerika Utara: AC480V ±10% pada input tiga fasa 50/60Hz. Tiada pengubah langkah naik diperlukan antara perkhidmatan 480V standard dan kabinet; peringkat penerus bertukar terus kepada bas 300-1000VDC.

Pembetulan faktor kuasa mengekalkan input pada ≥0.99, yang memastikan pemeteran permintaan bersih dan mengelakkan caj penalti pada tarif komersial yang dibilkan untuk kuasa reaktif.

Kolam 800kW menyalurkan 2 hingga 16 terminal. Setiap terminal merundingkan arusnya dengan pengawal, jadi gerai sejukan cecair 600A dan gerai sejukan udara 250A wujud bersama pada kabinet yang sama, dan penyambung keluaran mengikut pasaran: CCS1 untuk Amerika Utara, dengan NACS tersedia.

Kerosakan tanah dan perlindungan kakitangan dikendalikan di dalam kabinet selaras dengan UL 2231-2, dan stesen bersambung ke hujung belakang OCPP 1.6 atau 2.0 untuk pengurusan beban dan alat kawalan jauh.

Haba diuruskan oleh sistem penyejukan kabinet sendiri, jadi penarafan hingar ≤65dB kekal walaupun pada output penuh. Itu penting dalam lot komersil di mana talian hartanah jiran terletak berhampiran dengan pad peralatan.

Penandaan UL, NEC 625, dan Penerimaan AHJ

Membenarkan ialah peralatan yang disenaraikan membayar untuk dirinya sendiri. Tiga dokumen penting pada masa pemeriksaan, dan kami membekalkan kesemuanya.

Tanda UL pada papan nama, dipadankan dengan nombor model dalam fail penyenaraian kami, adalah gambar yang diambil oleh pemeriksa.

Artikel NEC 625 meliputi pemasangan peralatan pengecasan EV; manual pemasangan kami memetakan kabinet kepada keperluan penyuap, arus lebihan dan cara memutuskan sambungannya.

NFPA 70 ialah kod itu sendiri, dan Perkara 625 terletak di dalamnya; Semakan AHJ memfokuskan pada pembumian, ikatan dan pemutusan sambungan dalam penglihatan.

Kami menyediakan laporan ujian UL dan sijil pematuhan untuk julat bersiri tertentu yang dihantar.

Dokumentasi sisi input termasuk gambar rajah pendawaian 480V dan jadual tork untuk sambungan perkhidmatan.

Untuk projek yang dibiayai, dokumentasi UL kami sepadan dengan senarai peralatan yang NEVI dan program negeri perlukan daripada pembida.

Proses Pengeluaran untuk Unit Tersenarai UL

Langkah 1. Penutup ditebuk dan dipotong laser daripada gegelung keluli, kemudian dikimpal robot pada talian FANUC.

Langkah 2. Brek tekan TRUMPF membentuk panel; salutan serbuk dan pengawetan diikuti.

Langkah 3. Pengagihan AC disambungkan pada talian AC dengan komponen yang diiktiraf UL dan penamatan dikawal tork.

Langkah 4. Modul penerus dan papan perlindungan kakitangan dipasang pada talian DC.

Langkah 5. Setiap kabinet diuji beban kepada 800kW dengan faktor kuasa, riak, dan pemeriksaan perlindungan direkodkan.

Langkah 6. Pembakaran masuk 48 jam mengitar unit; log terikat kepada nombor siri.

Langkah 7. Sampel pemeriksaan susulan UL diambil daripada pengeluaran mengikut program penyenaraian.

Langkah 8. Pemeriksaan akhir dan peti; kilang itu menghantar lebih satu juta unit secara kumulatif sehingga 2024.

Adakah Pengecas Ini Sesuai untuk Garis Masa Projek Anda?

Pilih sistem tersenarai UL 800kW apabila projek anda berada di Amerika Syarikat atau Kanada, apabila pembiaya atau utiliti memerlukan peralatan tersenarai, atau apabila AHJ anda tidak akan menerima perkakasan CE sahaja. Ia juga merupakan panggilan yang tepat apabila anda mahukan satu model yang meliputi pertumbuhan daripada 2 hingga 16 senjata api.

Jangan pilihnya untuk satu sudut runcit 2 pistol dalam pasaran tanpa penguatkuasaan UL; penyenaraian membawa kos, dan unit CE sahaja akan melakukan kerja di sana.

Semak kapasiti perkhidmatan anda sebelum membuat pesanan: kabinet memerlukan 800kW sebenar pada perkhidmatan 480V, serta ruang untuk masuk dan pemeteran. Kami menghantar senarai semak data tapak dengan petikan dan jurutera kami menyemaknya sebelum anda membuat komitmen.

Masa utama juga berbeza daripada pasaran CE sahaja: Pengeluaran tersenarai UL mengikut jadual 15-20 hari bekerja yang sama, tetapi sesetengah projek AS memerlukan dokumen penyenaraian lebih awal untuk permohonan pembiayaan. Minta pek dokumentasi apabila anda meminta harga, bukan selepas anda memenangi bidaan.

Dan jika projek anda adalah spekulatif semata-mata, tanpa tapak, tiada perjanjian utiliti, dan tiada laluan permit lagi, tunggu sebelum membuat pesanan. Peralatan menyimpan; tempat letak kereta mungkin tidak.

Mengapa AMPPAL untuk Peralatan Pengecasan Tersenarai UL

UL 2202-2022 dan UL 2231-2 disenaraikan, dengan audit susulan kilang telah pun dilaksanakan.

15-20 hari bekerja penghantaran selepas pengeluaran kelulusan; MOQ dari satu bekas.

OEM/ODM: Penjenamaan Amerika Utara, set penyambung NACS atau CCS1 dan panjang kabel tersuai.

Pakej dokumentasi untuk broker dan AHJ: Laporan UL, sijil asal dan gambar rajah pendawaian.

Pengilang yang beribu pejabat di Yueqing ditubuhkan pada 2014, mengeksport ke 40+ negara termasuk AS dan Kanada.

Palletizing, Mengangkat, dan Penghantaran

Kabinet dihantar dalam peti berbingkai keluli pada kira-kira 2300 x 1900 x 1150 mm dengan empat titik angkat; terminal dipaletkan dengan kabel bergelung dan penyambung dilindungi. Bekas kiub setinggi 40 kaki sesuai dengan kabinet ditambah sehingga lapan terminal.

Syarat penghantaran ialah FOB Ningbo atau CIF ke pelabuhan AS atau Kanada. Dokumen, invois, senarai pembungkusan, bil muatan, laporan ujian UL, dan sijil asal, dikeluarkan dalam masa 3 hari bekerja selepas pemuatan.

Peti itu termasuk gambar rajah pemasangan untuk kabinet setinggi 2200mm, dan panduan pentauliahan kami merangkumi pilihan forklift dan kren untuk tapak tersebut.

Rangkaian Perkhidmatan dan Syarat Waranti

Waranti standard dua tahun meliputi kabinet, terminal, modul kuasa dan pengawal perlindungan.

Pertukaran silang kapal atas kegagalan jaminan; penghantaran penggantian dalam masa 5 hari bekerja dari stok kami.

Diagnostik OCPP jauh dan kemas kini perisian tegar dikendalikan oleh jurutera kami merentas zon waktu.

Kit alat ganti untuk pelanggan Amerika Utara: fius, penyambung dan papan kawalan disimpan di rak.

Nasihat penyelenggaraan tahunan termasuk pemeriksaan semula tork selepas tahun pertama dan pemeriksaan haus penyambung setiap 6 bulan.

Nota Penggunaan untuk Pemasangan Amerika Utara

Salah: menyuap kabinet daripada perkhidmatan 208V. Kanan: sediakan AC480V ±10% tiga fasa, seperti yang diandaikan oleh penyenaraian UL.

Salah: mengabaikan cara memutuskan sambungan dalam pandangan peralatan. Kanan: pasang pemutus sambungan setiap NEC 625 dan gambarajah pendawaian kami.

Salah: membumikan melalui saluran sahaja. Kanan: jalankan konduktor pembumian peralatan khusus mengikut manual pemasangan.

Salah: andaikan penyenaraian UL meliputi terminal pihak ketiga yang tidak tersenarai. Kanan: gunakan terminal yang dibekalkan dengan sistem yang disenaraikan.

Salah: melangkau panduan AHJ sebelum memberi tenaga. Kanan: jemput pemeriksa dengan fail UL dan laporan ujian di tangan.

Maklum Balas Operator tentang Pemasangan UL-Tersenarai

Rangkaian pengecasan di California, Amerika Syarikat menugaskan dua kabinet 800kW di tapak koridor dan lulus pemeriksaan pada lawatan pertama. Satu-satunya aduan pengurus projek: peti tiba dua hari kemudian daripada sebut harga trak, yang mendorong pentauliahan ke hujung minggu.

Kontraktor utiliti di Ontario, Kanada menggunakan gambar rajah pendawaian 480V untuk pra-bida kerja elektrik. Maklum balasnya ialah jadual tork menjimatkan panggilan kerja semula, walaupun dia berharap kabel terminal 0.5m lebih panjang untuk susun atur gerainya.

Seorang pengendali armada di Ohio, Amerika Syarikat menjalankan 10 senjata api setiap kabinet untuk halaman traknya. Selepas sembilan bulan, satu selak penyambung terminal memerlukan penggantian; alat ganti kapal silang tiba dalam empat hari, dan seluruh stesen tidak pernah berhenti mengecas.

FAQ: Pensijilan dan Pemasangan

S: Adakah kabinet 800kW UL disenaraikan atau baru diuji?

J: Disenaraikan, di bawah UL 2202-2022 dan UL 2231-2, dengan audit susulan kilang yang berterusan.

S: Mengapa CE tidak berfungsi untuk Amerika Syarikat?

J: Pembenaran dan insurans AS secara amnya memerlukan penyenaraian makmal ujian yang diiktiraf secara nasional; CE ialah pengisytiharan diri pengeluar.

S: Apakah voltan input yang diperlukan oleh sistem?

A: AC480V ±10% pada 50/60Hz, perkhidmatan komersial Amerika Utara standard.

S: Adakah NEC 625 memerlukan sesuatu yang istimewa di tapak?

J: Saiz penyuap yang betul, perlindungan arus lebih, dan alat pemutus sambungan dalam penglihatan; manual kami memetakan setiap keperluan.

S: Bolehkah terminal CCS1 dan NACS pada kabinet yang sama?

J: Ya, set penyambung diberikan setiap terminal pada masa pesanan.

S: Adakah transformer diperlukan sebelum kabinet?

J: Hanya jika perkhidmatan anda adalah voltan sederhana; daripada perkhidmatan 480V kabinet bersambung terus.

S: Berapa banyak senjata api yang boleh dijalankan oleh sistem 800kW?

A: Dari 2 hingga 16, mencampurkan terminal penyejuk udara 250A dan 600A penyejuk cecair.

S: Apakah dokumen yang diperlukan oleh broker saya dan AHJ?

A: Laporan ujian UL, sijil asal, senarai pembungkusan, dan gambar rajah pendawaian, semuanya disertakan dengan penghantaran.
