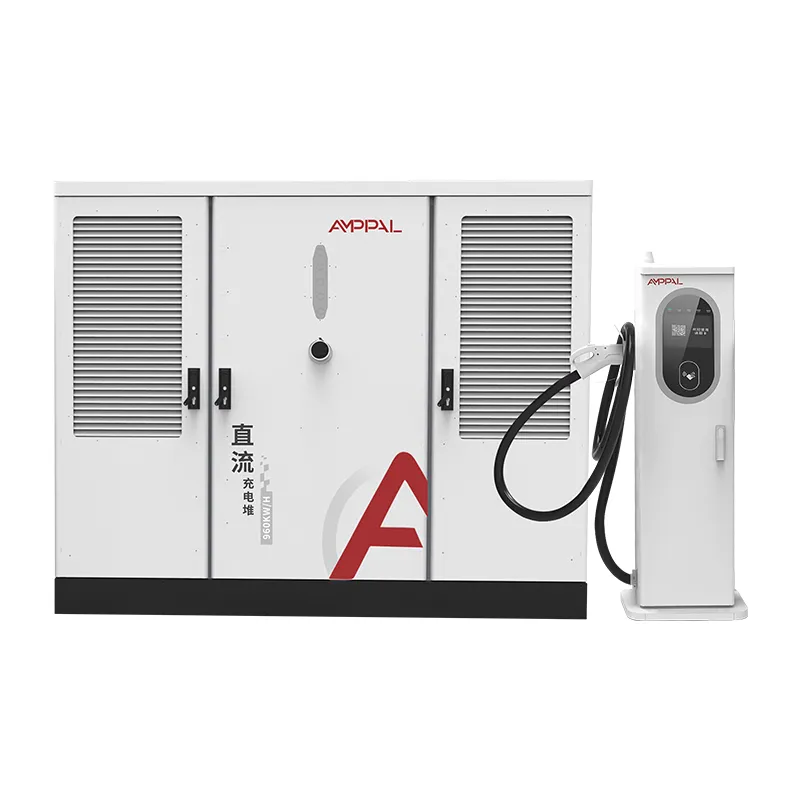

Pengecas EV Ultra Cepat Jenis Split 720kW untuk Armada EV Tugas Berat

Penskalaan daripada 2 kepada 16 Senjata pada Satu Kabinet

Tapak pengecasan ialah pertaruhan pada nombor yang tiada siapa tahu: bilangan kereta yang akan muncul pada tahun tiga. AF-DC-720-Series dibina untuk kehilangan pertaruhan itu dengan anggun.

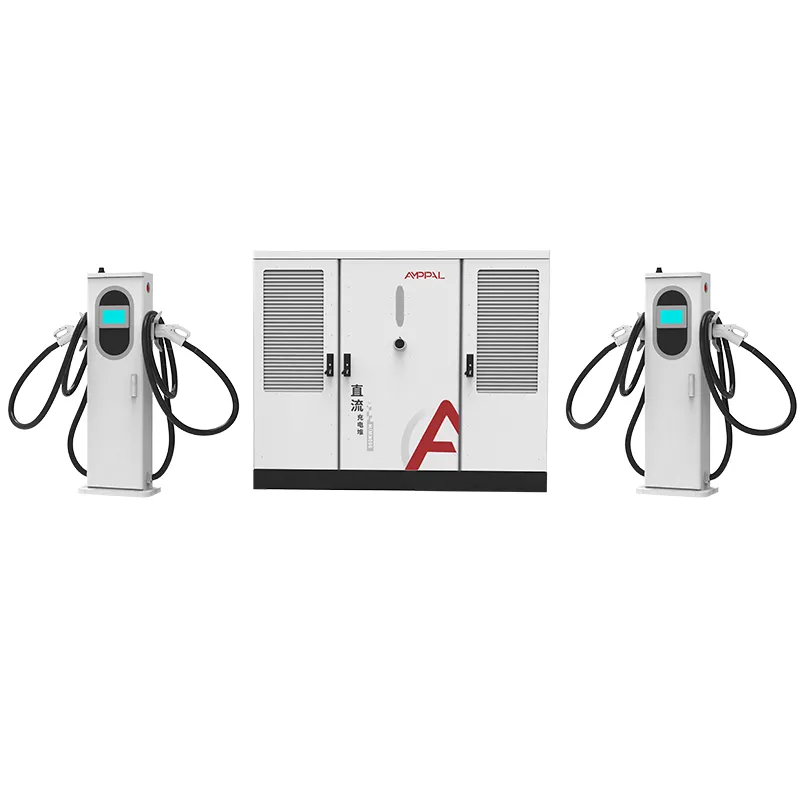

Kabinet ditetapkan pada 720kW, tetapi kiraan alur keluar adalah dail, bukan keputusan. Dua terminal atau enam belas, mereka bolt ke kabinet yang sama, berkongsi kumpulan kuasa yang sama, dan melaporkan kepada bahagian belakang OCPP yang sama. Anda bermula kecil di mana trafik tidak menentu, dan mengembangkan di mana ia terbukti.

Halaman ini berjalan melalui laluan pengembangan, gelagat baris gilir pada kiraan senjata yang berbeza dan irama pelaburan berperingkat yang berfungsi untuk belanjawan stesen sebenar.

Corak yang kita lihat merentas 40+ negara eksport adalah konsisten: pengendali yang memfasakan terminal mereka mengalahkan pengendali yang meneka saiz akhir pada hari pertama.

Mengapa Gun Count Mentakrifkan Pengalaman Pelanggan

Kuasa puncak menjual projek; kiraan senjata menentukan sama ada pemandu kembali. Hubungan antara mereka patut dilihat lebih dekat.

Lebih banyak senjata bermakna menunggu lebih pendek walaupun kolam 720kW tidak berubah, kerana kuasa setiap sesi berkurangan sebelum pemandu berpaling.

Tapak 16-gun dengan 720kW memberikan setiap sesi aktif kira-kira 45kW secara purata, cukup untuk pengecasan perlahan tetapi lengkap; tapak 4-gun memberikan 180kW setiap kereta.

Matematik beratur adalah mudah: dengan 16 senjata api dan sesi purata 15 minit, tapak ini membersihkan kira-kira 60 kenderaan sejam pada penggunaan penuh.

Ruang cepat dan ruang perlahan boleh wujud bersama: tetapkan terminal sejuk cecair 600A kepada trak dan terminal sejuk udara 250A kepada kereta pada kabinet yang sama.

Terminal boleh dipentaskan secara berkelompok, jadi kabinet yang sama menyediakan 4 senjata api pada suku ini dan 8 suku seterusnya tanpa ruang kuasa kedua.

Kawalan OCPP jauh membolehkan anda mengehadkan kuasa pistol semasa waktu grid puncak dan mengangkatnya pada waktu malam, yang mengubah pengalaman tanpa menukar perkakasan.

Spesifikasi Teknikal

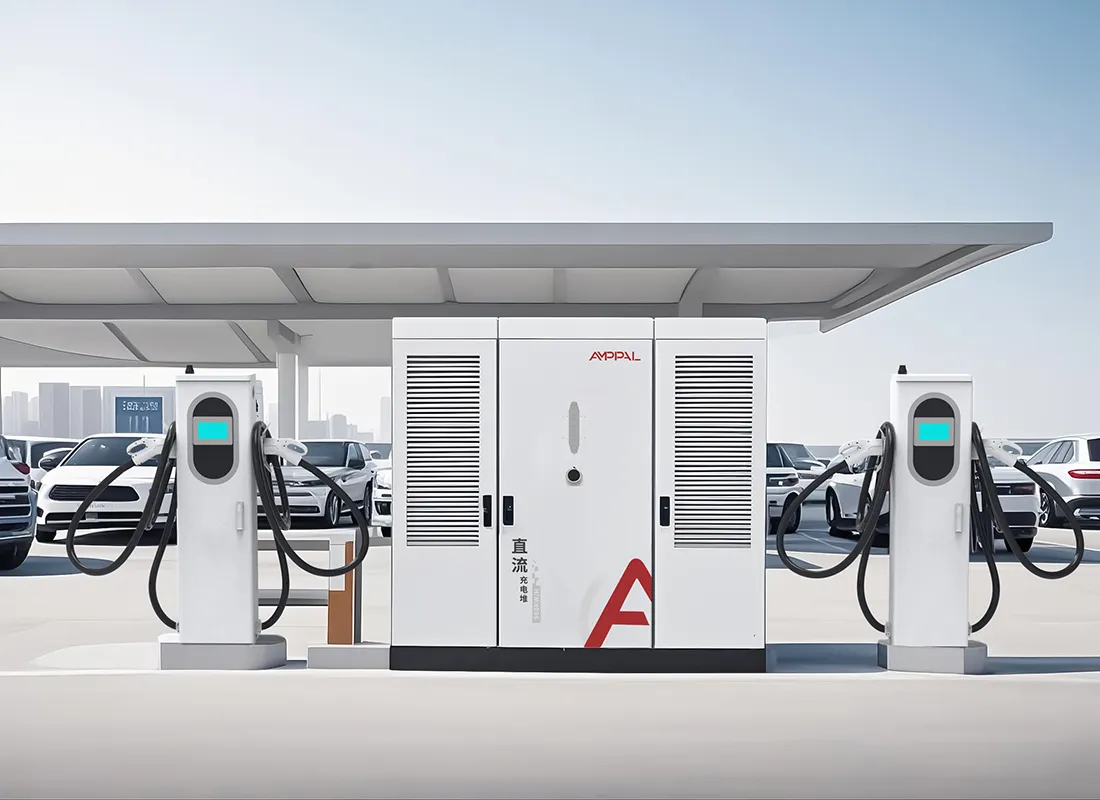

Senario Perancangan untuk Stesen 720kW

Tapak lebuh raya Greenfield dibuka dengan 4 senjata api dan menambah 4 lagi setiap enam bulan apabila trafik semakin matang.

Hab bandar di mana tuan tanah memberikan ruang lantai untuk kabinet sekarang dan kedudukan terminal sebagai penyewa mendaftar.

Hibrid depot-plus-awam: 2 ruang sejuk cecair tugas berat untuk armada, 6 ruang sejuk udara untuk orang ramai, semuanya dalam satu kabinet.

Pengecasan sementara atau peristiwa di mana konfigurasi 16 terminal dipasang untuk satu musim dan sebahagiannya dialih keluar selepas itu.

Tender berbilang peringkat di mana utiliti meluluskan kapasiti 720kW sekali dan pengendali memfasakan perkakasan.

Logik Perkongsian Kuasa Merentasi 2 hingga 16 Outlet

Pengawal menganggap 720kW sebagai satu kolam dan setiap terminal sebagai paip. Apabila sesi bermula, kumpulan menyemak permintaannya terhadap perkara yang percuma dan memberikan kuasa; sesi yang sudah berjalan tidak terganggu, mereka hanya melihat kolam mengecut di sekeliling mereka.

Pada 16 sesi aktif, setiap kereta mendapat kira-kira 45kW, yang masih menggerakkan purata EV daripada 20% kepada 80% dalam masa kira-kira sejam. Pada 4 sesi aktif, setiap kereta boleh menarik sehingga 180kW, dan satu kenderaan boleh mengambil 720kW penuh jika tiada lagi yang sedang dicas.

Tetapan keutamaan dalam OCPP membolehkan pengendali melindungi ruang armada: depoh boleh mengehadkan terminal awam pada 30kW sambil menjamin 600A untuk traknya sendiri. Semua ini adalah konfigurasi, bukan kejuruteraan.

Permintaan voltan juga penting. Julat keluaran 300-1000VDC meliputi kereta kelas 400V dan trak kelas 800V pada bas yang sama, jadi tiada senjata yang terkandas oleh seni bina.

Ujian Pematuhan dan Jaminan Kualiti

Fleksibiliti pengembangan tidak bermakna jika pensijilan tidak meliputi konfigurasi yang anda hantar, jadi setiap gabungan diuji sebagai sistem.

Penyenaraian UL 2202-2022 dan UL 2231-2 terpakai pada kabinet dengan 2 hingga 16 cawangan, bukan hanya konfigurasi rujukan.

Ujian kepungan IP54 meliputi kabinet dan terminal; sampel adalah jet air dan habuk diuji mengikut program penyenaraian.

Faktor kuasa diukur pada beban penuh pada setiap kabinet dan mesti membaca ≥0.99 sebelum dilepaskan.

Burn-in 48 jam menjalankan setiap unit melalui kitaran beban separa, beban penuh dan tanpa beban, dengan data dilog setiap nombor siri.

Pintu kualiti kilang termasuk audit tork, pemeriksaan penghalaan kabel dan ujian pemasukan penyambung terakhir pada setiap pistol.

Di Dalam Kilang Kami: Kimpalan Robot ke Ujian Akhir

Langkah 1. Penebuk CNC dan pemotongan laser membentuk penutup daripada gegelung keluli bersalut.

Langkah 2. Robot kimpalan FANUC memasang bingkai; TRUMPF tekan brek lipat panel luar.

Langkah 3. Salutan serbuk dan pengawetan ketuhar memberikan kemasan bertaraf IP54 ketahanannya.

Langkah 4. Pendawaian AC pemutus dan pengagihan berlaku pada talian AC; Pemasangan modul DC dilakukan secara berasingan.

Langkah 5. Pengawal peruntukan dipancarkan dengan konfigurasi OCPP dan terminal-count pelanggan.

Langkah 6. Ujian beban penuh 720kW mengesahkan kecekapan, faktor kuasa dan riak keluaran.

Langkah 7. Unit menjalankan burn-in 48 jam; sebarang kesalahan mencetuskan kerja semula dan kitaran ujian baharu.

Langkah 8. Pemeriksaan akhir dan peti; kapasiti tahunan loji melebihi satu juta unit, dan penghantaran 2024 melepasi satu juta.

Panduan Saiz: Senjata, Kuasa dan Gelagat Beratur

Mulakan dengan baris gilir yang anda akan terima. Jika menunggu selama 10 minit adalah had, stesen memerlukan kira-kira satu pistol bagi setiap 12 kenderaan sejam untuk permintaan puncak. Peraturan praktikal itu meletakkan plaza lebuh raya yang sibuk pada 8 hingga 16 senjata api, dan tapak bandar kecil pada 2 hingga 4.

Kemudian periksa kuasa setiap pistol. Di bawah purata 40kW, sesi menjangkau sejam dan pemandu pergi. Jika ramalan anda meletakkan kuasa purata di bawah 40kW, jawapannya ialah lebih sedikit senjata, bukan lebih.

Jangan beli 16 senjata api untuk tapak dengan kapasiti 720kW dan volum harian 20 kereta. Kabinet menyokongnya, tetapi model baris gilir tidak memerlukannya, dan pelaburan terminal terbiar. Mula pada 4, berkembang kepada 8, lihat data.

Satu nota jujur: jika tapak anda tidak akan melebihi 4 senjata api dan tidak pernah melihat trak, unit bersepadu pada kelas kuasa yang lebih rendah adalah jawapan yang lebih murah. Fleksibiliti seni bina split mempunyai harga, dan anda tidak sepatutnya membayarnya untuk lot sudut.

Mengapa Operator Tapak Memilih AMPPAL untuk Pertumbuhan

Terminal ditempah dalam kelompok terhadap satu kabinet, jadi pengembangan kedua menelan kos penghantaran terminal, bukan pemasangan elektrik baharu.

Penghantaran 15-20 hari bekerja selepas kelulusan pengeluaran, dan MOQ satu kontena, yang sesuai dengan pelancaran berperingkat.

Penjenamaan OEM/ODM, panjang kabel tersuai dan campuran penyambung setiap kelompok, jadi setiap pengembangan boleh mengikuti pasaran.

UL 2202-2022 dan UL 2231-2 disenaraikan; CE, CB dan TUV untuk wilayah lain.

Pengilang yang diasaskan pada 2014 dengan 260+ pekerja dan 40+ negara eksport, serta 200+ stesen yang kami kendalikan sendiri.

Peti, Pemuatan Kontena dan Dokumen

Kabinet diletakkan di dalam kotak kayu berbingkai keluli dengan lug angkat; terminal dipaletkan dengan kabel bergelung dan penyambung berlapik. Pelan pemuatan dilukis setiap pesanan jadi bekas kubus setinggi 40 kaki mengambil kabinet serta kumpulan terminal yang sebenarnya anda pesan.

Syarat adalah FOB Ningbo atau CIF ke destinasi. Set dokumen, invois, senarai pembungkusan, bil muatan dan laporan ujian UL, meninggalkan pejabat kami dalam masa 3 hari bekerja selepas pelayaran.

Untuk projek berperingkat, kami boleh membahagikan penghantaran, menghantar kabinet pertama dan kemudian kumpulan terminal, dengan kertas kerja berasingan setiap kali.

Sokongan Selepas Jualan dan Khidmat Lapangan

Waranti standard dua tahun pada kabinet, terminal, modul dan pengawal.

Terminal ganti dan modul kuasa dalam stok; pertukaran silang kapal untuk kegagalan jaminan dalam masa 5 hari bekerja.

Diagnostik OCPP jauh untuk tetapan baris gilir, penutup kuasa dan log kerosakan, tanpa lawatan juruteknik.

Panduan pentauliahan untuk setiap kelompok pengembangan, termasuk senarai semak untuk menambahkan senjata pada kabinet yang sedang berjalan.

Kemas kini perisian tegar dan templat konfigurasi dikongsi dengan setiap pelanggan, jadi terminal baharu menyertai kumpulan secara automatik.

Nota Penggunaan untuk Konfigurasi Berbilang Pistol

Salah: menambah terminal melebihi 16 cawangan yang dinilai. Kanan: berhenti di 16 dan pesan kabinet kedua apabila barisan menuntutnya.

Salah: menetapkan setiap pistol kepada kuasa maksimum dalam bahagian belakang OCPP. Kanan: konfigurasikan topi setiap terminal supaya kolam tidak habis oleh satu gerai.

Salah: membiarkan terminal yang tidak digunakan dikuasakan pada musim sejuk. Kanan: gunakan mod siap sedia setiap alur keluar untuk mengurangkan kerugian terbiar.

Salah: mencampurkan kawasan 50Hz dan 60Hz pada satu penyuap kongsi. Kanan: sahkan input tapak sepadan dengan AC480V ±10% pada 50/60Hz sebelum pemasangan.

Salah: melangkau penapis suku tahunan bersih pada terminal yang disejukkan udara apabila bilangan pistol bertambah. Kanan: letakkan penyelenggaraan terminal pada jadual yang berskala dengan kiraan alur keluar.

Apa Kata Operator Stesen Selepas Enam Bulan

Pengendali lebuh raya di Texas, Amerika Syarikat dibuka dengan 6 senjata api pada kabinet 720kW dan berkembang kepada 12 senjata selepas lima bulan. Laporannya: kumpulan terminal kedua dalam talian dalam masa dua hari, dan kabinet tidak perlu dibuka semasa pembesaran.

Seorang pengurus depoh bas di Baku, Azerbaijan menggunakan 16 senjata api pada satu kabinet dan hanya mengadu bahawa papan pemuka OCPP tidak menunjukkan sejarah sesi setiap pistol cukup jauh untuk laporan bulanannya. Perkakasan itu sendiri telah mencatat masa operasi 99.2%.

Pemaju pusat membeli-belah di Dubai, UAE bermula dengan 4 senjata api pada 720kW dan menggambarkan baris gilir sebagai terurus, tetapi mengakui dia memandang rendah bilangan pemandu yang akan mengecas semasa puncak petang, dan merancang kabinet kedua daripada menolak kesemua 16 senjata api di lokasi ini.

Soalan Lazim: Menskalakan Stesen Anda

S: Bolehkah kabinet 720kW benar-benar bermula dengan 2 senjata api?

J: Ya, pesanan minimum ialah 2 terminal; lebih banyak ditambah kemudian terhadap kabinet yang sama.

S: Berapa lama masa yang diambil untuk menambah terminal pada stesen larian?

J: Biasanya satu hari bekerja untuk pemasangan, pemasangan kabel dan konfigurasi OCPP.

S: Apakah yang berlaku kepada kuasa setiap senapang apabila tapak penuh?

A: Kolam membahagi sama rata mengikut permintaan; pada 16 sesi setiap satu mendapat kira-kira 45kW, pada 4 sesi kira-kira 180kW.

S: Adakah saya memerlukan penyuap yang lebih besar jika saya menambah senjata kemudian?

J: Tidak, input 720kW kekal sama; hanya perkakasan alur keluar yang berubah.

S: Bolehkah trak dan kereta berkongsi kabinet?

J: Ya, dengan terminal penyejuk cecair 600A untuk trak dan terminal penyejuk udara 250A untuk kereta.

S: Adakah 16 senjata api adalah had yang sukar?

J: Ya setiap kabinet; selain itu, tambah kabinet kedua dan simpan tapak berasingan dalam OCPP.

S: Penyambung mana yang boleh dibawa oleh terminal?

A: CCS1, CCS2, GB/T, CHAdeMO dan NACS, boleh diserahkan setiap terminal.

S: Apakah masa penghantaran untuk pelancaran berperingkat?

J: Setiap kumpulan dihantar 15-20 hari bekerja selepas kelulusan lukisannya, jadi pemisahan tidak melambatkan anda.
