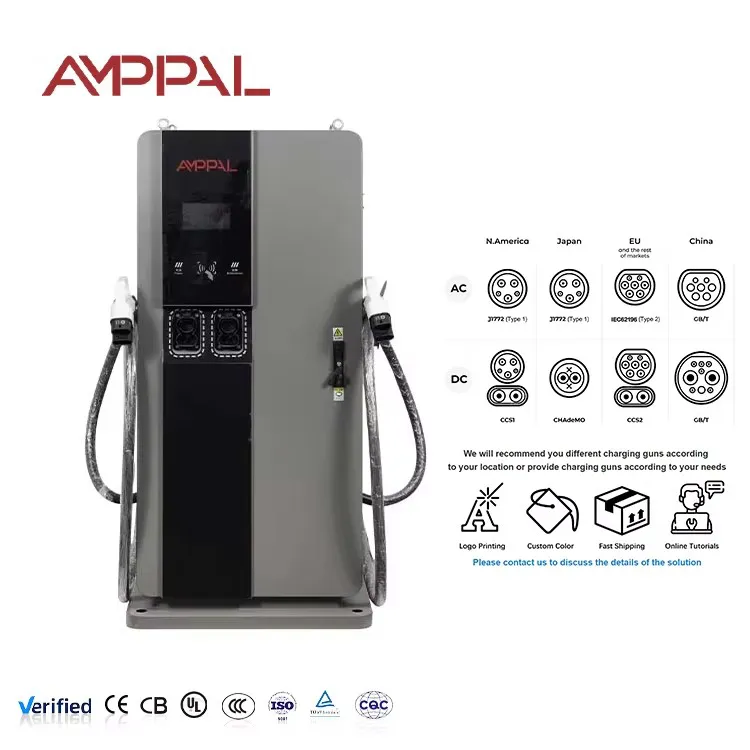

Pengecas EV DC Bersepadu Pintar 60kW untuk Pengecasan Armada

750 × 550 mm: Kisah Jejak Di Sebalik Pengecas Bersepadu 60kW

Kebanyakan pengecas pantas direka untuk tanah lapang; yang ini direka untuk ruang yang tinggal di pinggir tempat letak kereta. AF-DC-60-Y-B-O-3/4/5-H ialah unit DC 60kW bersepadu dengan ketinggian 1700 mm pada tapak 750 × 550 mm — kira-kira satu pertiga daripada luas lantai kabinet konvensional. Perbezaan itu menentukan sama ada tapak boleh mengehoskan pengecasan pantas sama sekali, kerana tanah ialah item baris yang tiada siapa yang masukkan dalam belanjawan.

Ia dipasang pada pad konkrit bertetulang kecil, yang menjadikan kerja awam sebagai kerja sehari dan bukannya projek seminggu. Skrin sentuh 7-inci mengendalikan HMI, dan penutup menyokong CCS1, CCS2, CHAdeMO, GB/T dan NACS, jadi satu model melayani kebanyakan pasaran import.

Badan langsing mempunyai kos juga: terdapat lebih sedikit ruang untuk komponen bersaiz besar, itulah sebabnya 3-Series dibina untuk 60kW dan bukannya untuk bahagian atas julat kuasa.

Apa yang Anda Dapat Apabila Kabinet Mengecut

Tapak seluas 0.41 m²: 750 × 550 mm muat di sebelah pintu kedai, pulau pam atau ruang letak kereta yang sempit.

Papak yang lebih kecil dan kurang konkrit: pad bertetulang standard dari manual menggantikan alas peralatan penuh.

Ketinggian 1700 mm meletakkan skrin sentuh dan penyambung pada capaian yang selesa untuk kebanyakan pemandu.

Satu pad seunit bermakna anda boleh menambah gerai satu demi satu apabila permintaan meningkat, tanpa membuat semula kerja awam.

Badan langsing meninggalkan ruang di ruang yang sama untuk pengurusan kabel, bollard dan lorong menunggu.

Input AC380V±15% bertolak ansur dengan grid luar bandar di mana voltan kendur dan hanyut adalah perkara biasa.

Spesifikasi Teknikal

Spesifikasi kilang AF-DC-60-Y-B-O-3/4/5-H sama seperti yang dihantar.

Tempat Ketat Di Mana Unit 60kW Ini Sesuai dan Unit Bersaiz Penuh Tidak

Bahagian hadapan kedai serbaneka: unit terletak di sebelah pintu, boleh dilihat dari atas, tanpa memakan tempat letak kereta.

Tempat letak kereta kecil di bawah 20 ruang: satu atau dua unit menampung permintaan pada suapan 380V sedia ada tanpa peningkatan pengubah.

Sudut stesen minyak: menara tipis sesuai di antara pulau pam dan pagar sempadan.

Lot sebelah hotel: satu unit melayani tetamu semalaman dan pelawat siang dari pad yang sama.

Bengkel dan depoh kecil: menara 60kW mengecas armada antara kerja, di dalam atau di bawah kanopi.

Bagaimana 60kW Mengalir Melalui Menara 1.7 Meter

Kuasa masuk pada AC380V tiga fasa, diperbetulkan dan ditukar kepada 200-1000VDC, dan keluar melalui mana-mana penyambung yang diharapkan oleh kenderaan. Susun atur menara meletakkan modul kuasa rendah, ketinggian pertengahan pengawal dan skrin sentuh 7 inci pada paras mata, yang mengekalkan pusat graviti ke bawah dan antara muka mudah.

Penyejukan adalah udara paksa melalui pengambilan sisi. Ketinggian menara memberikan aliran udara laluan menegak yang panjang yang menarik haba dari modul, dan kipas bergerak dengan beban, jadi tempoh melahu kekal senyap. Di lokasi depan kedai kecil yang lebih penting daripada yang disangka, kerana pemandu dan kakitangan menghabiskan keseluruhan sesi dalam beberapa meter dari unit.

Pelaporan OCPP 1.6/2.0, diagnostik jauh dan kemas kini perisian tegar dijalankan melalui Ethernet, WiFi atau 4G — penyepaduan bahagian belakang yang sama seperti unit kami yang lebih besar. Apa yang berubah dengan badan padat adalah fizikal semata-mata: kurang tanah, kurang konkrit, kurang gangguan pada tapak.

Pemeriksaan Kualiti pada Kabinet yang Tiada Ruang untuk Kompromi

Kelulusan jenis CE dan TUV pada unit lengkap; Laporan UL dan CB tersedia untuk fail eksport.

Semburan garam 96 jam pada kandang, yang penting kerana unit kompak selalunya terletak lebih dekat dengan tepi jalan.

Ujian getaran pada pemasangan modul, jadi penghantaran dan pengendalian tapak kasar tidak melonggarkan sendi dalaman.

Burn-in beban penuh 48 jam dengan log terikat pada nombor siri.

Skrin sentuh disahkan untuk kebolehbacaan dalam cahaya matahari langsung dan dengan tangan bersarung.

Modul diberi nilai -30°C hingga +55°C; unit lengkap dinyatakan -25°C hingga +50°C.

Memasang Siri 3 Kompak pada Talian DC

Langkah 1. Kepungan nipis dipotong laser daripada keluli dan dikimpal robot pada talian FANUC.

Langkah 2. TRUMPF tekan brek lipat badan; salutan serbuk dan pengawetan diikuti.

Langkah 3. Plat asas, rak modul dan kelenjar kabel dipasang pada talian DC.

Langkah 4. Bahagian input 380V dan perlindungan lonjakan disambungkan dengan kawalan tork.

Langkah 5. Modul penerus dipasang, kemudian HMI 7 inci dan pengawal stesen.

Langkah 6. Setiap unit diuji beban pada 60kW dengan kecekapan direkodkan seunit.

Langkah 7. Sesi kitaran pembakaran dalam 48 jam pada beban yang berbeza-beza.

Langkah 8. Pemeriksaan akhir dan peti; kilang itu menghantar lebih satu juta unit sehingga 2024.

Adakah Unit Kompak 60kW Sesuai untuk Lot Anda? Baca Ini Dulu

Pilih 3-Series apabila tapak itu ketat secara fizikal atau apabila anda ingin memulakan secara kecil-kecilan dan mengembangkan gerai demi gerai. Pemasangan asas dan pad tunggal 750 × 550 mm mengekalkan kos awam yang rendah, dan 60kW masih memberikan caj berguna dalam masa kurang sejam untuk kebanyakan EV penumpang.

Langkau jika anda sudah mempunyai ruang yang luas dan rancang sesi 150kW-plus; kabinet yang lebih besar memberi anda lebih banyak ruang kepala untuk kerja pad yang sama. Langkau juga jika tapak anda tidak dapat membekalkan AC380V, kerana unit ini ditetapkan pada kelas input tersebut.

Untuk susun atur dua pistol anda biasanya akan memasang dua menara bersebelahan, yang menggandakan kerja pad. Timbang itu dengan satu kabinet senapang berkembar sebelum anda memesan.

Satu lagi nota kejujuran: 60kW adalah tenaga kerja yang bagus tetapi bukan nombor tajuk. Jika pemasaran anda bergantung pada watt terbesar di kawasan kejiranan, 60kW padat tidak akan memberikan anda kemegahan yang betul — ia memberikan anda stesen yang benar-benar sesuai.

Mengapa Peniaga Memilih Siri Padat AMPPAL untuk Tapak Kecil

Satu SKU meliputi CCS1, CCS2, CHAdeMO, GB/T dan NACS, jadi peniaga menyimpan satu model untuk banyak pasaran.

15–20 hari bekerja penghantaran selepas pengeluaran kelulusan; MOQ dari satu bekas.

Penjenamaan OEM/ODM pada kabinet dan skrin permulaan skrin sentuh, dengan nama peniaga anda dicetak pada plat pintu.

Sijil CE, TUV, UL dan CB disertakan dalam pakej sebut harga.

Sokongan daripada kilang yang mengendalikan 200+ stesen itu sendiri, jadi jawapan adalah berdasarkan tapak sebenar.

Badan sempit dihantar pada kadar kontena standard, yang memastikan kos pendaratan boleh diramal untuk pesanan kecil.

Dimensi Peti dan Kiraan Bekas untuk Unit Padat

Menara 1700 mm dihantar tegak dalam peti berbingkai keluli kira-kira 1850 × 750 × 700 mm, dengan poket garpu dan dua lug pengangkat. Penyambung, kabel dan fius ganti bergerak dalam kotak aksesori empuk di dalam peti.

Oleh kerana unitnya sempit, dua peti boleh berkongsi lebar bekas kubus tinggi 40 kaki dalam beberapa konfigurasi; pelan pemuatan dihantar bersama sebut harga supaya kiraan adalah tepat untuk pesanan anda. Untuk pesanan percubaan pertama, satu peti bergerak sebagai pengangkutan LCL tanpa pengendalian khas.

Syarat adalah FOB Ningbo atau CIF ke destinasi. Invois, senarai pembungkusan, bil muatan, sijil asal dan laporan ujian dikeluarkan dalam masa 3 hari bekerja selepas pemuatan.

Selepas Jualan untuk Pemasangan Kompak

Waranti standard 2 tahun meliputi modul, HMI dan peringkat kuasa.

Modul ganti dan skrin sentuh dihantar silang dalam masa 5 hari bekerja.

Diagnostik jauh melalui OCPP untuk kerosakan dan kemas kini perisian tegar.

Panduan pemasangan untuk pad konkrit dan pembumian pada tapak kecil.

Jadual pembersihan penapis untuk laluan aliran udara menegak.

Kesilapan Pemasangan Biasa dengan Pengecas Kompak

Salah: menuang papak yang lebih kecil daripada lukisan pad dalam manual. Kanan: ikut corak tetulang dan penambat yang ditunjukkan dalam panduan pemasangan.

Salah: menyelitkan menara ke sudut tanpa kelegaan belakang. Kanan: biarkan ruang perkhidmatan yang dinyatakan dalam manual untuk akses pintu.

Salah: menimbus kemasukan kelenjar kabel di bawah gred siap. Kanan: bawa konduit ke atas di dalam pad pada kedudukan yang ditandakan.

Salah: andaikan satu unit 60kW meliputi lot 30 ruang. Kanan: rancang satu unit bagi setiap 4–6 gerai permintaan realistik, ditambah margin.

Salah: memasang unit supaya skrin sentuh menghadap matahari petang tanpa penutup. Kanan: halakan HMI daripada silau langsung untuk memastikan ia boleh dibaca dan sejuk.

Apa Kata Pemilik Tapak Kecil Selepas Setahun

Seorang pemilik kedai serbaneka di Ho Chi Minh City, Vietnam meletakkan satu unit di hadapan kedai pada tahun 2025. Papak itu dituangkan dalam satu pagi, dan trafik kaki kedai menampung kos elektrik; aduannya ialah skrin sentuh mengumpul habuk di udara tropika, jadi mereka mengelapnya setiap minggu dengan kain kering.

Sebuah hotel kecil di Nairobi, Kenya menjalankan dua unit untuk tetamu dan van penghantaran pemilik. Ketinggian 1700 mm sesuai di bawah kanopi dengan mudah, dan tapak yang sempit menjadikan ruang letak kereta boleh digunakan; pengurus ingin pengecas dilaporkan ke dalam papan pemuka hotel itu sendiri, yang kini dikendalikan oleh OCPP melalui platform pihak ketiga.

Kumpulan restoran di Bali, Indonesia menambah unit di sebelah pintu masuk tempat letak kereta pada tahun 2025. Kos pad kurang daripada sebulan untuk bayaran letak kereta valet, dan skrin sentuh menunjukkan menu makan tengah hari; Satu-satunya keluhan ialah panjang kabel untuk SUV bersaiz besar yang diletakkan di hujung teluk.

Soalan Lazim: Pengecas 60kW padat untuk Ruang Terhad

S: Berapa banyak tanah yang diperlukan oleh unit?

A: Tapak 750 × 550 mm ditambah kelegaan dalam manual; pad konkrit biasanya kira-kira satu meter persegi.

S: Adakah ia menyokong NACS?

J: Ya, NACS ialah satu daripada lima pilihan penyambung bersama CCS1, CCS2, CHAdeMO dan GB/T.

S: Bolehkah ia mengecas trak?

J: EV dan van penumpang terutamanya; untuk trak berat anda mahukan model berkuasa tinggi.

S: Apakah input yang diperlukan?

A: AC380V±15% tiga fasa; ia menukar kepada 200-1000VDC untuk kenderaan.

S: Adakah pengubah diperlukan?

J: Hanya jika tapak anda kekurangan suapan 380V; kebanyakan tapak komersial kecil dalam pasaran 380V bersambung terus.

S: Berapa lama masa pemasangan?

J: Pad, sauh, saluran dan peletakan — kebanyakan tapak mengecas dalam masa dua hari.

S: Apakah jaminan?

A: 2 tahun standard pada unit lengkap, termasuk skrin sentuh.

S: Bolehkah dua unit berkongsi satu pemutus?

J: Mereka boleh berkongsi penyuap bersaiz untuk jumlah itu, tetapi setiap unit masih memerlukan peranti pelindungnya sendiri.

S: Adakah menara memerlukan kanopi atau tempat perlindungan?

J: Tidak, ia adalah IP54 dan direka untuk kegunaan luar; kanopi adalah untuk keselesaan pemandu, bukan untuk mesin.
